Что такое шасси автомобиля: типы, функции и основные компоненты

Шасси автомобиля — это его структурный каркас и фундамент, к которому крепятся все остальные основные компоненты. Часто называемое хребтом автомобиля, шасси несет вес, сохраняет равновесие и поддерживает критически важные системы, такие как подвеска, рулевое управление, трансмиссия и тормоза. Прочное шасси помогает обеспечить безопасное управление, эффективную подачу мощности и надежную защиту в случае столкновения.

Ниже мы рассмотрим, что делает шасси, как оно устроено, основные типы конструкций шасси, используемые материалы и методы производства, а также будущие тенденции в проектировании шасси.

Что такое шасси автомобиля?

Шасси автомобиля — это основная опорная рама под кузовом транспортного средства. Это как скелет вашего тела. Шасси удерживает все остальные части на своих местах. Оно связывает двигатель, рулевой механизм, тормоза, подвеску, колеса и даже сиденья в единое целое. Из-за этой роли люди часто называют шасси «хребтом» автомобиля.

Когда автомобиль движется, поворачивает или останавливается, его шасси несет силы, которые действуют на все части. Хорошо спроектированное шасси равномерно распределяет эти силы. Такая конструкция сохраняет автомобиль сбалансированным, безопасным и легким в управлении.

Как шасси помогает в ежедневном вождении

Когда вы нажимаете на акселератор, шасси передает мощность двигателя на колеса. Когда вы поворачиваете руль, он направляет рулевые тяги к шинам. Когда вы наезжаете на неровность, он сгибается ровно настолько, чтобы шины оставались в контакте с дорогой. Хорошее шасси сочетает жесткость с небольшой податливостью, поэтому вы чувствуете связь с дорогой, не просыпаясь от каждой трещины.

Основные функции шасси

Шасси должно выполнять несколько больших задач одновременно. Ниже приведены наиболее важные из них:

Распределение веса равномерно

Сбалансированная конструкция шасси распределяет примерно равный вес на переднюю и заднюю оси. Такой баланс способствует стабильному прохождению поворотов и управлению на прямой. Если слишком много веса приходится на переднюю часть, рулевое управление кажется тяжелым; если слишком много приходится на заднюю часть, автомобиль может иметь избыточную поворачиваемость.

Поглощение и перенаправление энергии столкновения

Производители проектируют зоны смятия в определенных секциях шасси, таких как передние лонжероны и задняя рама. При столкновении эти зоны деформируются контролируемым образом, поглощая кинетическую энергию и перенаправляя силы вокруг салона.

Обеспечение прочного фундамента

Закрепляя двигатель, трансмиссию и подвеску, шасси поддерживает точное выравнивание всех компонентов. Жесткость помогает поддерживать согласованное управление и гарантирует, что настройки подвески работают так, как задумано.

Гашение вибраций и шума

Гибкость шасси и вибрация могут передаваться в салон в виде гудения или дребезжания. Современные шасси используют стратегические распорки, демпфирующие материалы и втулки для изоляции нежелательных шумов и вибраций

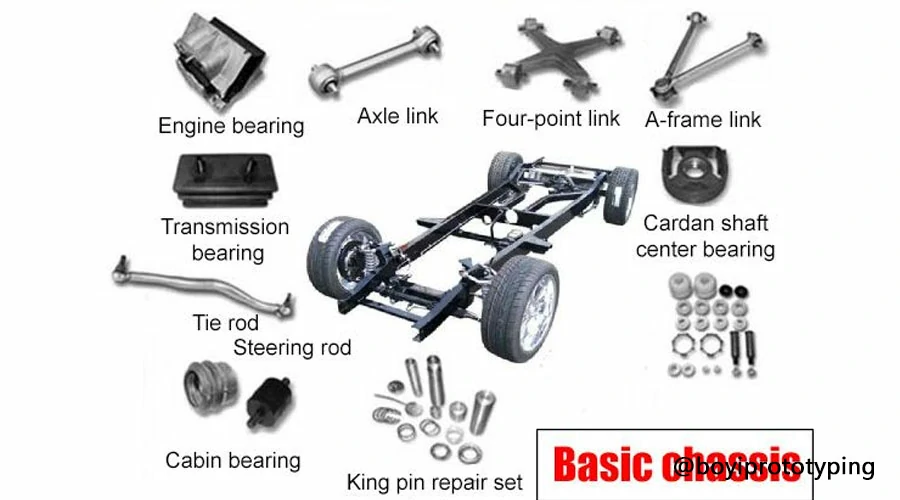

Ключевые части шасси автомобиля

Хотя конструкции шасси различаются, большинство из них имеют общий набор основных частей. Каждая из них играет четкую роль:

Крепления трансмиссии

Шасси удерживает трансмиссию с помощью резиноизолированного крепления, которое крепится к картеру трансмиссии и поперечному элементу. Крепление снижает шум и вибрацию, проникающие в салон, а проставка шасси должна быть точно расположена для правильного выравнивания карданного вала.

Подвесная система

Инженеры-автомобилестроители соединяют пружины, амортизаторы, рычаги управления и тяги на каждом колесе. Каждый конец подвески крепится к точкам крепления на шасси. Пружины несут вертикальные нагрузки, а амортизаторы контролируют отскок. Тяги удерживают шины приклеенными к поверхности дороги.

Примечание: Конструкция подвески для передней и задней оси различна, но обе требуют прочных креплений шасси.

Сцепление в сборе

Автомобили с механической коробкой передач используют сцепление для передачи крутящего момента двигателя на коробку передач. Шасси поддерживает кожух колокола и узел маховика. Правильная жесткость шасси предотвращает изгиб, который может привести к нарушению соосности и преждевременному износу.

Универсальные Суставы

Универсальный шарнир находится между коробкой передач и карданным валом в заднеприводных автомобилях. Шарнир позволяет карданному валу поворачиваться при движении подвески. Шасси должно закреплять фланец-компаньон шарнира и поглощать любые изгибающие силы.

Перекрестные члены

Поперечные элементы — это горизонтальные балки, которые связывают два лонжерона рамы вместе. Производители размещают их стратегически, чтобы поддерживать моторный отсек, туннель трансмиссии и пол сидений. Поперечные элементы увеличивают общую жесткость шасси на кручение.

Тормозная система

Дисковые роторы и суппорты крепятся непосредственно к ступицам, которые удерживаются на месте точками крепления подвески и шасси. Барабанные тормоза используют опорные пластины, прикрепленные к шасси. Тормозные магистрали переносят гидравлическую жидкость вдоль шасси к каждому колесу.

Рамные рельсы

Рельсы рамы — это длинные параллельные балки, идущие спереди назад. Автопроизводители используют для реек сталь или алюминий. Проектировщики выбирают материал и размеры поперечного сечения на основе требуемых целей прочности и веса. Рельсы образуют внешние границы открытого центра шасси.

Рулевой механизм

Рулевая рейка или коробка крепятся к шасси с помощью усиленных опор, выдерживающих высокие боковые нагрузки. Тяги соединяются от рулевого механизма к колесам через вертикальные шпиндели. Точная индексация шасси предотвращает неровное рулевое управление и неопределенность в реакции колес.

Колеса и шины

Колеса и шины обеспечивают единственное пятно контакта с дорогой. Шасси должно точно определять положение каждого колеса под нагрузкой. Расположение колонного марша или смещения на ступицах поддерживает правильную ширину колеи.

Оси и приводные валы

Независимо от того, имеет ли транспортное средство задний, передний или полный привод, его оси крепятся к шасси через подшипники и кронштейны. Карданный вал передает мощность на колеса. Универсальные шарниры в карданном валу позволяют валу изменять угол при движении подвески, а шасси должно противостоять возникающим силам.

Распространенные типы шасси автомобиля

Инженеры выбирают типы шасси на основе размера транспортного средства, назначения и стоимости. Основные стили включают:

Рама лестницы

Лестничная рама использует две прямые рейки, соединенные несколькими поперечинами. Конструкторы грузовиков и внедорожников предпочитают эту простую компоновку, поскольку она хорошо справляется с большими нагрузками. Недостатком остается ее более высокий вес и более низкое сопротивление скручивающим силам.

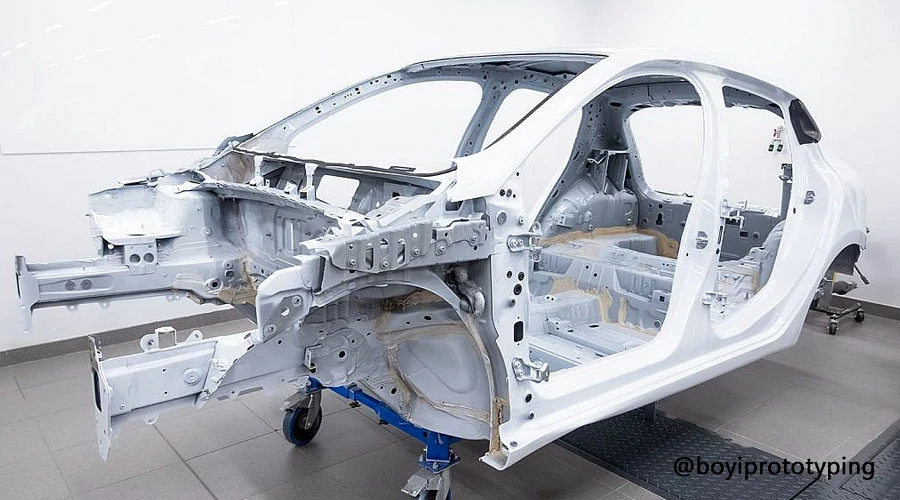

Цельный кузов (монокок)

Цельный кузов объединяет шасси и кузов в единую оболочку. Большинство современных автомобилей используют эту конструкцию, поскольку она снижает вес и повышает безопасность при столкновении. Сварная листовая металлическая оболочка устойчива к изгибу и обеспечивает более плотное ощущение салона. Расходы на ремонт могут возрасти, если сама конструкция погнется.

Магистральное шасси

Используя прочную центральную трубу, некоторые производители спорткаров строят шасси, которые соединяются только на передней и задней подвеске. Такой стиль хребта обеспечивает высокую жесткость на кручение, но может усложнить компоновку трансмиссии.

Пространственная рама (трубчатая)

Сеть металлических трубок создает структуру, похожую на клетку. В гоночных автомобилях и экзотических моделях используются пространственные рамы, поскольку они обеспечивают отличное соотношение прочности и веса. Стоимость производства возрастает из-за необходимости сварки и подгонки.

Методы производства компонентов шасси

Изготовление шасси включает в себя несколько процессов формовки, резки и соединения металлических или композитных материалов:

Обработка CNC

Станки с числовым программным управлением (ЧПУ) вырезают точные формы из цельных блоков стали, алюминия или композитов. Обработка подходит для сложных кронштейнов, тяг подвески и литья поперечин. Детали выходят из фрезерного или токарного станка с жесткими допусками и требуют минимальной отделки.

Готовы ли вы улучшить свои автомобильные детали? Сотрудничайте с BoYI для точности Обработка с ЧПУ— от простых корпусов до сложных компонентов шасси. Получите мгновенную смету сегодня!

Изготовление листового металла

Листогибочные прессы, штамповочные штампы и роботизированные сварочные аппараты превращают листовые металлические панели в напольные покрытия, балки качания и подрамники. Производители листового металла сгибать, резать и сваривать секции в конечные сборки. Этот процесс позволяет быстро и экономично получать крупные, тонкие детали.

Литье под давлением

In литье под давлением, расплавленный металл, часто алюминий или магний, под высоким давлением запрессовывается в форму. Металл охлаждается и затвердевает в одну сплошную деталь. Литье под давлением отлично подходит для изготовления блоков двигателей и корпусов трансмиссии в больших объемах.

Сварка и сборка

Рельсы, поперечные элементы и кронштейны соединяются сваркой, клепкой или клеем. Робототехника часто занимается объемными, повторяющимися сварными швами, в то время как квалифицированные рабочие могут вручную изготавливать пространственные рамы или опорные трубы.

Обработка поверхности деталей шасси

Необработанные металлические компоненты на шасси требуют защиты от коррозии и износа. Обычные методы отделки включают:

• анодирование: Толстый оксидный слой на алюминиевых поверхностях улучшает коррозионную стойкость и твердость поверхности.
• Электропокрытие (E-Coat): Процесс окраски погружением позволяет нанести тонкое, равномерное покрытие, которое проникает в сложные полости, а затем подвергается обжигу для отверждения.
• Порошковое покрытие: Мелкий полимерный порошок электростатически прилипает к металлическим деталям, а затем плавится в печи, образуя прочную защитную пленку.
• цинкование: Цинковое покрытие защищает стальные детали от ржавчины. Оно хорошо подходит для лонжеронов рамы и элементов днища, подверженных воздействию дорожной соли.
• Полировка: Абразивная полировка создает гладкую, блестящую поверхность на открытых компонентах, таких как поперечины или детали подвески.

Материалы, используемые в конструкции шасси

Инженеры выбирают материалы, взвешивая прочность, вес, стоимость и коррозионную стойкость. Основные варианты включают:

Материалы	Ключевое преимущество	Распространенный недостаток
Сталь	Высокая прочность, низкая стоимость	Тяжелый вес, подвержен коррозии
Алюминий	Легкий, хорошая устойчивость к коррозии.	Меньшая жесткость, чем у стали
магниевого сплава	Ультра-легкий	Более дорогой, более низкая коррозионная стойкость
Углеродное волокно/Композиты	Превосходное соотношение прочности и веса	Очень высокая стоимость производства
Усовершенствованная высокопрочная сталь (AHSS)	Лучшее соотношение прочности и веса, чем у мягкой стали	Требуются специальные методы сварки

Новые тенденции в проектировании шасси

Автопроизводители продолжают совершенствовать архитектуру шасси в ответ на требования регулирующих органов и потребителей:

• Бренды стремятся снизить снаряженную массу для экономии топлива и увеличения запаса хода на электротяге.
• Многокомпонентные конструкции сочетают в себе сталь, алюминий и композитные материалы в одной раме.
• Встраивание датчиков и модулей управления в элементы шасси для поддержки расширенных функций помощи водителю.
• Активные зоны деформации, которые адаптируют жесткость в режиме реального времени к различным сценариям столкновения.
• Аккумуляторные батареи становятся нагруженными элементами шасси, проходя под пассажирским отсеком.
• Модульность платформы позволяет использовать варианты с ДВС, гибридные и электромобили на одной базовой раме.
• Масштабируемые платформы шасси подходят для множества моделей: от компактных хэтчбеков до внедорожников.
• Совместное использование инструментов и гибкие производственные линии снижают затраты на разработку и производство.

Партнерство с BOYI по автозапчастям

BOYI Technology поставляет высококачественные автомобильные компоненты — от простых кронштейнов и корпусов до сложных деталей шасси и световодов — с поддержкой передового оборудования и опытных инженеров. Независимо от того, нужен ли вам прототип или объемы производства, мы гарантируем точные допуски, своевременную доставку и отзывчивую поддержку.

Верните деньги мгновенная цитата Cегодня!

Вывод

Шасси автомобиля — это гораздо больше, чем просто рама. Оно объединяет все основные системы автомобиля и напрямую влияет на безопасность, комфорт и производительность. Выбирая правильную конструкцию — лестничную раму, цельный кузов, хребтовую трубу или пространственную раму — и правильные материалы — сталь, алюминий, композиты — инженеры могут сбалансировать прочность, вес и стоимость.

По мере развития транспортных средств, особенно с электрическими силовыми агрегатами и интеллектуальными функциями безопасности, шасси останется в центре инноваций. Независимо от того, водите ли вы прочный пикап, седан среднего размера или высококлассный суперкар, невидимая работа шасси лежит в основе каждой мили.
