Системы рулевого управления автомобиля направляют колеса автомобиля в направлении, выбранном водителем. Хотя эта система может показаться простой, многие детали и процессы работают вместе, обеспечивая точное управление, плавную обратную связь и долгосрочную надежность.
В этом руководстве рассматриваются компоненты, типы, функции и особенности производства систем рулевого управления автомобиля.
Что такое система рулевого управления автомобиля?
Система рулевого управления автомобиля представляет собой набор деталей, которые связывают руки водителя на рулевом колесе с поворотом колес на дороге. Когда водитель поворачивает рулевое колесо, это вращательное движение передается вниз по колонке через шестерни или двигатели и в стержни, которые толкают или тянут колеса.
Основная задача системы — изменить направление движения автомобиля. Она также помогает сохранять устойчивость автомобиля на поворотах и позволяет водителю чувствовать неровности, ямки и уровень сцепления шин. Хорошая обратная связь помогает водителю сохранять контроль и чувствовать себя уверенно, особенно на неровных или скользких поверхностях.
Как движение рулевого управления достигает колес
По сути, рулевое управление — это простая передача движения: водитель поворачивает руль, и передние колеса поворачиваются. В обычной системе реечного типа:
- Водитель поворачивает рулевое колесо по часовой стрелке или против часовой стрелки.
- Вал переносит это вращение на шестерню.
- Шестерня вращается и перемещает рейку (прямой стержень с зубьями шестерни) вправо или влево.
- Рейка толкает или тянет рулевые тяги.
- Каждая рулевая тяга давит на поворотный кулак, заставляя колесо поворачиваться на своих шаровых шарнирах.
Если водитель поворачивает руль по часовой стрелке, шестерня толкает рейку вправо, и передние колеса поворачиваются вправо. Гидравлическая или электрическая помощь просто добавляет дополнительную силу внутри корпуса коробки передач, поэтому водителю не приходится так сильно давить на низких скоростях или когда автомобиль стоит.
Основные компоненты системы рулевого управления
Каждая система рулевого управления включает в себя несколько основных частей. Некоторые версии добавляют насосы, двигатели или датчики, чтобы сократить усилия рулевого управления и улучшить производительность. Хотя системы рулевого управления различаются, большинство из них включают в себя следующие основные части:
Рулевой механизм
Рулевой механизм преобразует поворотное движение в боковое движение. Во многих автомобилях небольшая круглая шестерня (шестерня) входит в зацепление с прямой планкой (рейкой). В других автомобилях используются другие наборы шестерен, чтобы соответствовать более тяжелым нагрузкам или более ранним конструкциям.
Рулевая колонка и вал
Колонна — это металлическая трубка, которая удерживает колесо на месте. Внутри нее стальной вал передает вращение колеса на коробку передач. Инженеры часто включают универсальные шарниры для обработки небольших несоосностей и складную секцию для защиты пассажиров при столкновении.
Поворотные кулаки
Поворотный кулак установлен на каждом переднем колесе. Он несет ступицу колеса и позволяет колесу поворачиваться на шаровом шарнире или подшипнике. Поворотный кулак передает тягу или усилие рулевой тяги на угол поворота колеса.
Шпильки
Тяги соединяют концы стойки (или альтернативного соединения) с поворотными кулаками. Каждая тяга имеет регулируемую центральную секцию, чтобы техники могли отрегулировать углы установки колес. Шаровой шарнир на конце кулака поглощает удары и перекосы.
Руль
Рулевое колесо является связующим звеном между водителем и всей системой. Оно имеет круглый обод и спицы из стали или алюминия. Производители покрывают обод мягким пластиком, кожей или деревом для улучшения комфорта и сцепления.
Методы производства компонентов рулевого управления
Детали рулевого управления требуют высокой точности, прочности материала и последовательности. Производители выбирают методы, основанные на функции детали, геометрии, объеме производства и материале. Наиболее распространенными процессами являются:
Обработка CNC
фрезерные с ЧПУ и Токарный станок с ЧПУ обеспечивают высокую точность для стальных валов, шестерен и рулевых тяг. Станки с ЧПУ следуют запрограммированным траекториям инструмента для создания поверхностей с жесткими допусками и сложных профилей. Детали рулевого управления автомобиля часто требуют допусков в пределах нескольких микрометров, что делает ЧПУ необходимым для окончательной отделки.
Литье под давлением
Производители формуют пластиковые детали, такие как крышки двигателей, корпуса датчиков и элементы отделки. Термопластичные полимеры обеспечивают коррозионную стойкость и малый вес. Процесс включает в себя впрыскивание расплавленного пластика в стальную форму под высоким давлением. После затвердевания детали выталкиваются и обычно поступают непосредственно на сборку.
Литье металла
Литье создает грубые формы для кулаков, корпусов насосов или больших зубчатых передач. Литье под давлением хорошо подходит для алюминиевых сплавов. Литье в песчаные формы распространено для чугунных деталей. После литья станки с ЧПУ обрезают и доводят формы до совершенства.
3D-печать (аддитивное производство)
Быстрое прототипирование часто опирается на 3D-печать. Инженеры тестируют новые конструкции шестеренок, крышек и кронштейнов с использованием нейлона или смолы. Аддитивное производство обеспечивает быструю итерацию без дорогостоящей оснастки, помогая командам совершенствовать детали перед запуском в массовое производство.
BOYI TECHNOLOGY предлагает прецизионная обработка с ЧПУ, литье под давлением, литье под давлением и быстрое прототипирование для поставки высококачественных компонентов рулевого управления — в срок и в рамках бюджета. Свяжитесь с нашей командой сегодня для бесплатной консультации и персонального предложения!
Готовы к своему проекту?
Попробуйте BOYI TECHNOLOGY прямо сейчас!
Загрузите свои 3D-модели или 2D-чертежи, чтобы получить индивидуальную поддержку
Выбор материалов и последующая обработка компонентов рулевого управления
Детали рулевого управления должны соответствовать жестким допускам, высоким требованиям прочности и требованиям к длительному сроку службы. Инженеры выбирают лучший процесс, подбирая материал, форму и объем производства.
Ниже приведены материалы, из которых изготавливаются распространённые компоненты рулевого управления, и рекомендуемые методы их изготовления.
| Компонент | Материалы | Разработка | Постобработка |
|---|---|---|---|
| Сердцевина рулевого колеса | Алюминий, сталь | Литье под давлением, Ковка | Обработка на станках с ЧПУ, полировка |
| Крышка ручки руля | Полиуретан, Кожа | Литье под давлением, Ручная упаковка | Обрезка, покраска |
| Рулевой вал и колонка | Высокопрочная сталь | Профилирование, Экструзия, ЧПУ | Термическая обработка, хромирование |
| Зубья шестерни и рейки | Закаленная сталь | Зубофрезерование с ЧПУ, Формовка | Цементация, шлифование |
| Рулевые тяги и шаровые шарниры | Легированная сталь | Ковка, Механическая обработка | Индукционная закалка |
| Поворотные кулаки | Чугун, кованый алюминий | Литье в песчаные формы, ковка | Фрезерование с ЧПУ, чистовая обработка поверхности |
| Корпус насоса гидроусилителя руля | Литой алюминий | Литье под давлением, обработка на станках с ЧПУ | Тестирование на утечку |
| Корпус электродвигателя помощи | Литой алюминий | Умрите литье | Обработка, анодирование |
| Датчики и блоки управления | Кремний, печатная плата | Полупроводниковая фабрика, травление печатных плат | Тестирование, калибровка |
После формовки и обработки многие детали подвергаются:
- Термическая обработка для повышения твердости и усталостной долговечности.
- Поверхностное покрытие (цинк, хром или порошковое) для защиты от коррозии.
- Прецизионная шлифовка зубьев шестерен для плавного зацепления.
- Окончательная сборка с уплотнениями, подшипниками и втулками.

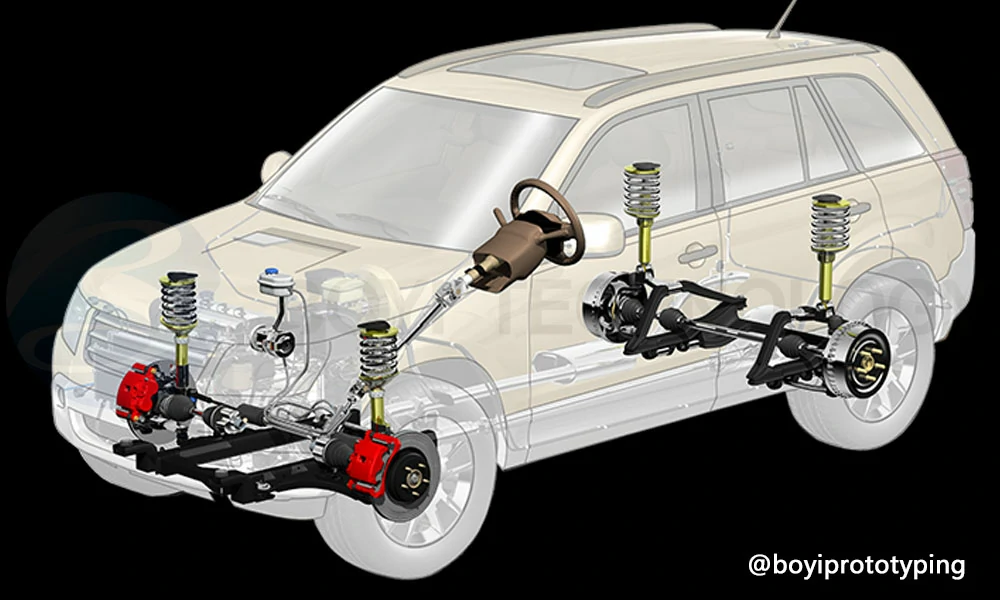

Распространенные типы систем рулевого управления
Автопроизводители выбирают системы рулевого управления на основе стоимости, производительности, комплектации и ощущений водителя. Вот основные разновидности, которые вы увидите на легковых автомобилях, грузовиках и внедорожниках.
Система рулевого управления с реечным механизмом
Эта конструкция использует шестерню на конце рулевого вала и линейную рейку. Водитель поворачивает шестерню, которая скользит по рейке. Затем рейка приводит в движение рулевые тяги. Автопроизводители используют реечную передачу в большинстве современных автомобилей, потому что она обеспечивает прямое ощущение, жесткий контроль и компактную компоновку.
Система рулевого управления с рециркуляцией шариков
В старых и более тяжелых автомобилях часто используются системы с рециркуляцией шариков. Червячная передача внутри корпуса, заполненного шарикоподшипниками, перемещает секторную шестерню, соединенную с сошкой. Затем сошка поворачивает колеса. Несмотря на прочность, эта система имеет больший люфт, чем реечная передача, и менее распространена в современных автомобилях.
Гидравлическая система усилителя рулевого управления (ГУР)
Гидравлический насос, приводимый в действие двигателем, обеспечивает подачу жидкости под давлением для помощи в рулевом управлении. Управляющий клапан воспринимает действия водителя и направляет жидкость в обе стороны поршня внутри рулевого механизма. Поршень толкает рейку в желаемом направлении. HPS уменьшает усилия водителя, но постоянно тратит немного мощности двигателя.
Электроусилитель рулевого управления (EPS)
Электродвигатель и электронный блок управления заменяют гидравлический насос. Датчик крутящего момента на рулевой колонке сообщает ЭБУ, какая помощь нужна водителю. Затем ЭБУ сообщает двигателю, чтобы он добавил крутящий момент к колонке или рейке. EPS работает только при необходимости, поэтому он экономит топливо. Система также поддерживает интеллектуальные функции, такие как помощь в удержании полосы движения.
Проектирование компонентов рулевого управления
Системы рулевого управления должны учитывать несколько факторов:
- Безопасность: Рулевая тяга должна разрушиться при столкновении, чтобы защитить водителя.
- Обратная связь: Водителям необходимо чувствовать неровности дороги и сцепление шин с дорогой через руль.
- Усилие: Начинающим водителям и водителям с ограниченными физическими возможностями требуется более легкое рулевое управление на парковочных скоростях.
- Точность: Спортивным автомобилям нужно жесткое, прямое рулевое управление. Семейным автомобилям нужно стабильное, прощающее ошибки рулевое управление.
- Стоимость: Производители соотносят требования к производительности с производственными бюджетами.
Правила безопасности требуют складных рулевых колонок и мер, чтобы предотвратить попадание вала в салон. Дизайнеры выбирают материалы и формы, которые дают четкую обратную связь, не передавая водителю опасных сил.
Обеспечение безопасного и надежного рулевого управления
Безопасность рулевого управления зависит от правильной конструкции, выбора материала и сборки. Автопроизводители следуют мировым стандартам, таким как ISO 26262 для функциональной безопасности и SAE J263 для испытаний рулевой системы. Каждая модель автомобиля проходит краш-тесты и дорожные испытания. Эти шаги гарантируют, что рулевая система будет работать даже в экстремальных условиях.
Контроль качества и испытания компонентов рулевого управления
Детали рулевого управления автомобиля подвергаются строгим стандартам. Производители должны проверять все размеры, свойства материалов и параметры производительности перед сборкой.
Размерный осмотр
Такие инструменты, как координатно-измерительные машины (КИМ), лазерные сканеры и оптические компараторы проверяют сложные формы. Расстояние между зубьями шестерен, прямолинейность реек и выравнивание валов должны соответствовать жестким допускам для обеспечения плавного рулевого управления.
Испытание на усталость
Компоненты рулевого управления видят повторяющиеся циклы силы. Машины для испытания на усталость имитируют тысячи или миллионы поворотов, чтобы выявить потенциальные точки отказа. Инженеры оценивают износ, растрескивание и дрейф производительности с течением времени.
Функциональное тестирование
Полные рулевые сборки проходят через дорожные симуляторы и испытательные стенды. Эти тесты измеряют усилие рулевого управления, время отклика и шум/вибрацию/жесткость (NVH). Тестирование на разных скоростях обеспечивает единообразие ощущений от парковок до автомагистралей.
Испытание материалов
Производители проводят испытания на твердость, испытания на растяжение и металлургический анализ образцов. Испытания подтверждают, что сплавы соответствуют требуемой прочности, вязкости и износостойкости. Данные также направляют корректировки термообработки.
Начните свои проекты по изготовлению деталей для автомобильных систем
В BOYI TECHNOLOGY мы превращаем ваши идеи в высокоточные компоненты рулевого управления с нашими передовыми производственными возможностями. Если вам нужны прототипы стоек, кулаков или полные сборки рулевого управления, наша команда обеспечивает: обработку на станках с ЧПУ и токарную обработку, литье под давлением и литье в песчаные формы, литье под давлением, 3D печать.
Сотрудничайте с нами, чтобы получить надежные сроки поставки, строгий контроль качества и конкурентоспособные цены. Связаться с BOYI TECHNOLOGY сегодня, чтобы обсудить детали вашей индивидуальной системы рулевого управления и получить бесплатную смету!
Готовы к своему проекту?
Попробуйте BOYI TECHNOLOGY прямо сейчас!
Загрузите свои 3D-модели или 2D-чертежи, чтобы получить индивидуальную поддержку
Заключение
Каждый поворот рулевого колеса водителем приводит в движение сложную цепочку компонентов. От рулевого колеса и колонки до рейки, тяг и кулаков, каждая деталь должна соответствовать строгим стандартам по конструкции, материалу и производству. Они используют обработку на станках с ЧПУ, литье, формовку и даже 3D-печать для производства и улучшения каждого компонента.
FAQ
Путем тщательного контроля размеров с помощью КИМ, испытаний материалов (на растяжение, твердость, усталость) и полносистемных функциональных испытаний, включая испытания на шум, вибрацию, жесткость и герметичность гидравлических деталей.
Чугун обеспечивает прочность при больших нагрузках, а кованый алюминий экономит вес и устойчив к коррозии. Оба варианта подвергаются точной обработке после формовки.
Steer-by-wire заменяет механические связи электронным управлением. Он обеспечивает гибкость конструкции, улучшает компоновку и легко интегрируется с автономными системами вождения.
