Что такое CAM-обработка: значение и как это работает

Разработчики продукции всегда уделяют пристальное внимание деталям, поскольку этапы производства могут быть сложными или подверженными ошибкам. В настоящее время автоматическое производство (CAM) стал ключевой частью автоматизации производственного процесса. CAM в обработке имеет важное значение для точного производства с ЧПУ (числовым программным управлением) и помогает инженерам достигать последовательных, точных результатов.

В этой статье мы рассмотрим, что такое CAM-обработка, как она работает, ее преимущества, различные типы CAM-операций и как она применяется в таких отраслях, как аэрокосмическая промышленность, автомобилестроение, электроника и здравоохранение.

Что такое CAM-обработка?

Обработка на станках с ЧПУ — это процесс использования программного обеспечения для создания точных инструкций, которые направляют Станки с ЧПУ, например, фрезерные станки, токарные станки или маршрутизаторы. Эти инструкции основаны на 3D-моделях, созданных в программном обеспечении CAD (Computer-Aided Design). Программное обеспечение CAM берет этот проект и переводит его на язык, который машины могут понять — обычно G-код.

Цель CAM — автоматизировать производственные задачи, такие как резка, сверление и формовка материалов. Независимо от того, создаете ли вы один прототип или тысячи деталей, CAM помогает обеспечить стабильные результаты с минимальными человеческими ошибками.

Основные компоненты CAM-обработки

Для успешной обработки с помощью CAM необходимо сочетание трех основных элементов:

Цифровая модель (файл САПР)

Дизайнеры создают Чертеж 2D или 3D модель в Программное обеспечение CAD. Файл CAD содержит точные размеры, формы и характеристики детали, которую необходимо изготовить.

CAM программное обеспечение

CAM программное обеспечение считывает файл CAD и генерирует набор инструкций, называемых траекториями инструмента. Траектория инструмента определяет маршрут фрезы, скорость резания, скорость подачи и глубину резания. Расширенные программы CAM могут имитировать процесс обработки для проверки на наличие возможных ошибок перед удалением любого материала.

Станок с ЧПУ

A Фрезерный станок с ЧПУ получает инструкции траектории инструмента от программного обеспечения CAM. Он перемещает заготовку или режущий инструмент вдоль осей, указанных программой. Современные фрезерные станки с ЧПУ могут перемещаться по трем, четырем или даже пяти осям, что позволяет им формировать сложные формы за одну установку.

Как работает CAM-обработка?

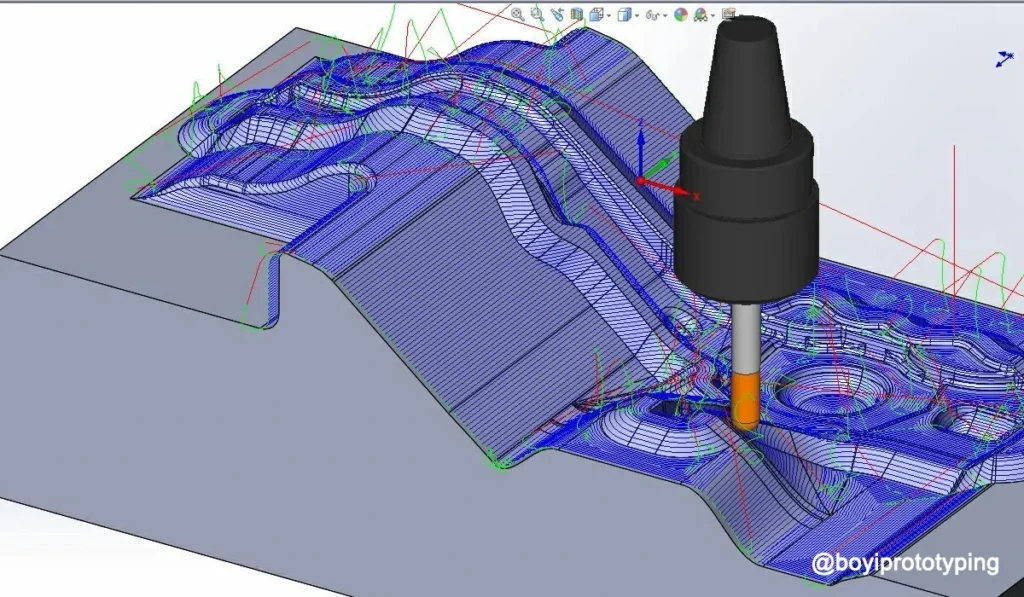

Обработка CAM начинается с 3D-модели CAD — цифрового представления детали, которую нужно изготовить. Инженеры импортируют эту модель в программное обеспечение CAM, где они могут определить, как деталь должна быть обработана.

Вот как обычно происходит процесс CAM:

1. Модель САПР создается с использованием программного обеспечения для проектирования.
2. Эта модель импортируется в программное обеспечение CAM.
3. Программа CAM определяет стратегии обработки, например, какие инструменты использовать, направления и скорости резки.
4. Генерируются траектории инструмента. Это точные пути, по которым будет следовать инструмент.
5. Траектории инструмента транслируются в G-код.
6. Станок с ЧПУ считывает G-код и следует инструкциям для создания готовой детали.

Используя этот подход, производители ЧПУ может создавать детали, которые с высокой степенью точности соответствуют исходному проекту САПР.

Распространенные типы процессов обработки CAM

Программное обеспечение CAM поддерживает ряд процессов обработки. Каждый из них подходит для различных форм, материалов и требований к продукту.

САМ-фрезерование

Фрезерование CAM позволяет снимать материал с неподвижной заготовки с помощью вращающегося инструмента. фрезерный режущий инструмент. Торцевая фреза или торцевая фреза перемещается по осям X, Y и Z, создавая пазы, карманы, контуры и плоские поверхности.

Инженеры выбирают из фрезерные операции как:

• Контурное фрезерование по контуру сложного профиля.
• Торцевое фрезерование резка плоской поверхности на заготовке.
• Концевое фрезерование резка по нижней и боковым сторонам фрезерного инструмента.
• Фрезерование пазов создание пазов, каналов или шпоночных пазов.

Программное обеспечение CAM определяет оптимальную траекторию инструмента, скорость подачи и скорость вращения шпинделя. В результате операторы могут создавать сложные формы, такие как 3D-полости, сложные поверхностные узоры и угловые элементы.

Токарная обработка CAM

Токарная обработка CAM включает в себя удержание цилиндрической заготовки в патроне, который вращается с высокой скоростью. Неподвижный режущий инструмент удаляет материал с внешнего диаметра, внутреннего диаметра (отверстия) или поверхности детали. Программа CAM генерирует траектории инструмента, которые направляют линейное или угловое движение инструмента относительно вращающегося штока.

CAM-токарные станки отлично подходят для создания круглых, симметричных деталей с жесткими допусками на концентричность. При использовании совместно с фрезерными инструментами (приводными инструментами) токарные станки с ЧПУ может создавать сложные многофункциональные детали за одну установку.

Сверление с помощью CAM

Операции сверления CAM автоматизируют процесс изготовления отверстий и карманов в заготовке. Программное обеспечение CAM выбирает сверла, устанавливает скорость вращения и контролирует скорость подачи. В зависимости от геометрии детали система может программировать сверление с выталкиванием (повторный отвод для удаления стружки) или винтовую интерполяцию (спиральное вращение фрезы для увеличения или завершения отверстия).

Шлифовка CAM

Когда детали требуют очень тонких поверхностей или жестких допусков, шлифование под управлением CAM может помочь. Программное обеспечение управляет траекторией шлифовального круга, чтобы удалить минимальное количество материала и сгладить поверхности. Детали двигателя, вставки пресс-форм и поверхности подшипников часто требуют шлифования под управлением CAM для высокой точности.

CAM EDM (Электроэрозионная обработка)

Электроэрозионная обработка на основе CAM использует электрические искры для эрозии материала, а не режущие инструменты. Программное обеспечение управляет движением электродов вокруг детали, создавая сложные формы или глубокие полости, которые традиционные инструменты не могут достичь. Инструментальщики и производители пресс-форм Для обработки сложных деталей на закаленных металлах часто используют электроэрозионную обработку.

От фрезерования и токарной обработки до сверления и многого другого, мы адаптируем наш процесс к потребностям вашего проекта. Если вы ищете партнера, который ценит качество, надежность и эффективность, BOYI TECHNOLOGY здесь, чтобы помочь. Свяжитесь с нами сегодня,.

Преимущества CAM в производстве с ЧПУ

Обработка CAM предлагает несколько очевидных преимуществ, которые делают ее краеугольным камнем современного производства. Ниже приведены некоторые из основных причин, по которым компании внедряют CAM для операций с ЧПУ:

Большая адаптивность

Инженеры могут корректировать цифровые проекты в модели CAD и быстро регенерировать G-код через CAM. Эта возможность позволяет командам реагировать на запросы клиентов или вносить изменения в дизайн без перестройки пользовательских приспособлений или внесения ручных изменений в работу машины.

Улучшенная скорость производства

Машины работают быстрее и дольше с меньшим вмешательством человека, если они руководствуются инструкциями, созданными CAM. Сокращение времени ручной настройки приводит к более быстрому обороту как для прототипов, так и для производственных циклов.

Постоянное качество

Поскольку CAM управляет машинами с помощью точных команд G-кода, результат очень повторяем. Каждая деталь точно соответствует исходной модели CAD, что означает меньше ошибок и меньше брака.

Экономия материала

Программное обеспечение CAM может планировать пути резки для более эффективного использования материала. Выбирая правильные последовательности и глубины резки, программное обеспечение сокращает количество остаточных отходов. В результате компании могут изготавливать больше деталей из одного блока материала, экономя деньги.

Меньше вероятность человеческой ошибки

Когда операторы полагаются на CAM, а не на ручное программирование станка, они избегают многих ошибок настройки. Меньше ручных шагов означает меньше возможностей для операторов перепутать размеры или настройки инструмента.

Распространенные проблемы с CAM-обработкой

Несмотря на то, что CAM приносит много преимуществ, он также имеет некоторые препятствия. Команды часто сталкиваются со следующими проблемами:

Высокие первоначальные затраты

CAM-установки могут быть дорогими. Компаниям необходимо инвестировать в лицензионное программное обеспечение, подходящее оборудование и квалифицированных операторов. Кроме того, им может потребоваться обновить или заменить старые станки с ЧПУ, чтобы обеспечить совместимость.

Сложность программирования

Создание эффективных траекторий инструмента для сложных элементов может быть сложным. Инженерам необходимо хорошее понимание как программного обеспечения CAM, так и поведения станка. Без этих знаний программы могут работать слишком медленно или вызывать столкновения инструментов.

Риск компьютерных ошибок

Ошибки программного обеспечения или повреждения файлов могут прерывать производство. Если файл G-кода содержит ошибку, станок с ЧПУ может остановиться в середине процесса или повредить заготовку. Такие неудачи могут остановить всю производственную линию, пока проблема не будет устранена.

Потребность в квалифицированных операторах

Не все пользователи могут эффективно работать с CAM-системами без обучения. Каждая настройка может отличаться, поэтому персонал должен научиться использовать программное обеспечение и устранять неполадки, характерные для машины и рабочего процесса.

Варианты материалов для CAM-обработки

Обработка CAM может работать практически с любым материалом, подходящим для субтрактивной обработки. Программное обеспечение может корректировать стратегии резки на основе свойств материала, таких как твердость, прочность или теплопроводность. Ниже приведены распространенные категории материалов, используемые в обработке CAM:

Металлы:

• Алюминиевые сплавы (например, 6061, 7075)
• Нержавеющая сталь (например, 304, 316)
• Титан (например, Ti-6Al-4V)
• Латунь
• Медь

пластмассы:

• Акриловая (ПММА)
• Поликарбонат (PC)
• нейлон
• Делрин (ацеталь)
• ABS
• PEEK

Композиты:

• Пластики, армированные углеродным волокном (CFRP)
• Стекловолокно

Керамика:

• Цирконий
• Оксид алюминия
• Нитрид кремния

Пены и древесина:

• Полиуретановая пена
• Пенополистирол
• Твердая древесина (например, дуб, клен)
• Древесные композиты

При выборе материала производители учитывают такие факторы, как конечное применение, механические свойства, стоимость и обрабатываемость. Программное обеспечение CAM просит пользователя указать материал, чтобы оно могло предложить скорости, подачи и типы инструментов, которые лучше всего подходят для этого материала.

Промышленное применение CAM-обработки

Обработка на станках с ЧПУ применяется во многих отраслях промышленности для изготовления деталей, требующих высокой точности и производительности:

Автопромышленность	Примеры
Аэрокосмическая индустрия	Лопасти ротора, корпуса турбин, структурные кронштейны
Автомобильная	Блоки двигателя, детали трансмиссии, индивидуальные приспособления
Electronics	Корпуса, разъемы, прототипы печатных плат
Медицинские приборы	Хирургические инструменты, ортопедические имплантаты, зубные протезы
Инструмент и штамп	Формы для литья под давлением, штамповочные штампы, экструзионная оснастка
Изготовление на заказ и прототипирование	Быстрые прототипы, итерации деталей малого объема

Лучшие практики для эффективной обработки CAM

Чтобы максимально эффективно использовать CAM-обработку, примите во внимание следующие советы:

Знай свой материал

Различные материалы реагируют по-разному во время обработки. Узнайте, как тепло, давление инструмента и скорость влияют на выбранный вами материал, чтобы избежать износа инструмента и обеспечить качественную отделку.

Обеспечьте совместимость программного обеспечения

Выберите программное обеспечение CAM, которое хорошо работает с вашими инструментами CAD и поддерживает все необходимые стратегии обработки. Это помогает избежать ошибок преобразования и оптимизирует рабочий процесс.

Выбирайте и поддерживайте правильные инструменты

Используйте инструменты из прочных материалов, таких как карбид или быстрорежущая сталь, особенно для жестких или абразивных заготовок. Регулярное обслуживание поддерживает инструменты в идеальном состоянии.

Оптимизация траекторий

Перед обработкой запустите симуляции, чтобы выявить потенциальные проблемы. Это предотвращает дорогостоящие ошибки и гарантирует эффективную и точную резку детали.

Регулярно калибруйте машины

Поддерживайте свои станки с ЧПУ в отличном состоянии, регулярно калибруя их. Это гарантирует, что ваши инструменты будут резать именно там, где им следует.

Сравнение обработки CAM с другими процессами

Фрезерование CAM против фрезерования CAM

Слово «кулачок» в нижнем регистре часто относится к механическому профилю кулачка, который преобразует вращательное движение в линейное. При «кулачковом фрезеровании» или «индексном фрезеровании» делительная головка и вертикальное фрезерное приспособление вырезают точные выступы или неправильные формы на валу для создания кулачка. Этот процесс полностью механический. Напротив, фрезерование CAM (в верхнем регистре) использует программное обеспечение для электронного управления движением станка.

Обработка CAM против торцевого фрезерования

Торцевое фрезерование — это особая операция, которая использует фрезу с зубьями на торце для создания плоских поверхностей. Обработка CAM — это не одна операция; это метод программирования любой процедуры фрезерования, включая торцевое фрезерование, фрезерование карманов или контурное фрезерование, с помощью программного обеспечения.

Обработка CAM против фрезерования пилой

Фрезерование пилой разрезает материал с помощью дисковых пил или ленточных пил и обычно ограничивается прямыми резами или простыми профилями. Обработка CAM может производить сложные трехмерные формы, угловые разрезы и точные отверстия, с которыми не может справиться лесопильный станок.

Начните услуги по обработке на станках с ЧПУ с BOYI TECHNOLOGY

Если вы ищете экспертную поддержку для вашего следующего проекта по обработке, BOYI TECHNOLOGY готова помочь. Мы объединяем опытных инженеров с передовыми инструментами CAM для обеспечения точности, эффективности и гибкости Обработка с ЧПУ.

Если вам нужно быстрое прототипирование или крупномасштабное производство, наша команда обеспечит изготовление ваших деталей в соответствии с высочайшими стандартами качества. Если вы хотите двигаться вперед, пожалуйста, не стесняйтесь отправлять нам все связанные файлы, включая 3D-модели и 2D-чертежи, на [электронная почта защищена]. Наши инженеры оперативно предоставят вам мгновенное предложение, время выполнения заказа и обратную связь DFM, чтобы помочь вам в ходе процесса.

Заключение

Обработка CAM преобразила современное производство. Она дает инженерам возможность автоматизировать производство, сокращать расходы и создавать более точные продукты. От аэрокосмической до медицинской техники — отрасли доверяют CAM быстро и надежно превращать свои цифровые проекты в реальные детали.

Понимая, как работает CAM, и следуя передовым практикам, производители могут оставаться конкурентоспособными на быстро меняющемся рынке.
