Токарный станок с ЧПУ — это больше, чем просто вращающийся инструмент. Это система, которая считывает цифровые инструкции и превращает сырье в точные детали. Производители полагаются на токарные станки с ЧПУ, потому что они сокращают человеческие ошибки, ускоряют производство и позволяют создавать сложные формы. Работаете ли вы с металлом, пластиком или деревом, этот станок может обеспечить стабильные результаты.
В этой статье вы узнаете, что такое токарный станок с ЧПУ, как он появился, как он работает, какие основные детали он использует, какие существуют различные модели и как добиться наилучших результатов на нем.
Что такое токарный станок с ЧПУ?
Токарный станок с ЧПУ — это станок, который вращает заготовку с помощью одного или нескольких режущих инструментов. ЧПУ означает Числовое Программное Управление. Компьютер использует небольшую программу, известную как G-код, чтобы точно указать токарному станку, как быстро вращаться, куда перемещать инструменты и как глубоко резать. Поскольку токарный станок с ЧПУ следует цифровым шаблонам, а не ручным маховикам, он достигает жестких допусков — часто менее тысячной доли дюйма.
Краткая история токарной обработки с ЧПУ
Люди сначала использовали простые токарные станки тысячи лет назад. Ранние ремесленники вручную обрабатывали дерево, кость, а позже и металл. В середине 20-го века инженеры в Соединенных Штатах начали связывать двигатели с инструкциями перфокарт. К 1950-м годам такие пионеры, как Джон Т. Парсонс и Фрэнк Л. Стулен создал первый токарный станок с числовым программным управлением. С тех пор электроника стала меньше, программное обеспечение улучшилось, и токарные станки с ЧПУ стали обычным явлением на заводах к 1970-м и 80-м годам.
Как работает токарный станок с ЧПУ?
Токарный станок с ЧПУ работает, следуя запрограммированным инструкциям, чтобы сформировать вращающуюся заготовку. Вот общий процесс:
Создание дизайна
Инженеры и конструкторы создают подробную 3D-модель предполагаемой детали с помощью САПР (автоматизированное проектирование) программное обеспечение. Модель определяет все критические размеры, формы и особенности.
Генерация траектории
CAM (автоматизированное производство) Программное обеспечение преобразует модель САПР в последовательность движений инструмента, называемую G-кодом. Каждая строка G-кода определяет положение, скорость и скорость подачи для режущего инструмента токарного станка.
Настройка машины
Технические специалисты устанавливают соответствующее режущие инструменты токарного станка в револьверной головке и закрепляют необработанную заготовку в патроне или цанге на шпинделе. Они также калибруют исходное положение станка.
Выполнение G-кода
Контроллер ЧПУ считывает G-код и перемещает каретку и револьверную головку инструмента по осям X и Z (и другим осям, если они доступны). Шпиндель вращает заготовку с запрограммированной скоростью, в то время как инструмент удаляет материал.
Мониторинг и корректировка
Многие токарные станки с ЧПУ включают датчики и программные процедуры, которые отслеживают износ инструмента, вибрацию и силы резания. Контроллер может регулировать подачу и скорость в реальном времени для поддержания точности и чистоты поверхности.
Проверка деталей
После завершения цикла обработки Оператор станков с ЧПУ измеряет основные размеры, такие как диаметры, длины и геометрические характеристики, по сравнению с исходными спецификациями для обеспечения соответствия.
Основные компоненты токарного станка с ЧПУ
Каждая часть токарного станка с ЧПУ играет определенную роль в обеспечении точности и надежности станка:
- Главный шпиндель: Удерживает и вращает заготовку.
- Чак: Надежно фиксирует заготовку на шпинделе.
- Задняя бабка: Поддерживает длинные заготовки, предотвращая их колебание.
- Инструментальная башня: Вмещает несколько режущих инструментов и вращается для выбора необходимого инструмента.
- Панель управления: Позволяет оператору вводить программы и управлять машиной.
- Постель: Обеспечивает основание и поддержку движущихся частей.
- перевозка: Перемещается вдоль станины, неся режущие инструменты.
- Headstock: Содержит шпиндель и управляет его скоростью.
- Система охлаждения: Охлаждает режущие инструменты и заготовки, предотвращая перегрев.
- Конвейер для стружки: Удаляет металлическую стружку, образующуюся в процессе обработки, поддерживая чистоту рабочего пространства.
Типы токарных станков с ЧПУ
Токарные станки с ЧПУ выпускаются в различных конфигурациях, соответствующих различным геометриям деталей и производственным требованиям.
| Типы токарных станков с ЧПУ | Топоры | Лучше всего | Операции |
|---|---|---|---|
| Двухкоординатные токарные станки с ЧПУ | X (диаметр) и Z (длина) | Простые цилиндрические детали, валы и стержни. | Точение, подрезка торца, сверление, расточка, проточка канавок, отрезка. |
| Трёхкоординатные токарные станки с ЧПУ | X, Z и Y (движения вне центра) | Детали с элементами, выходящими за пределы основной центральной линии. | Нецентральное сверление и фрезерование, более сложные контуры. |
| Четырехкоординатные токарные станки с ЧПУ | X, Z, Y и C (управление вращением шпинделя) | Гравировка, сверление под разными углами и многопроцессная обработка за одну установку. | / |
| Пятикоординатные токарные станки с ЧПУ | X, Z, Y, A (вращается вокруг X), B (вращается вокруг Y) | Сложные трехмерные формы, угловые разрезы и высокоточные формы. | / |
| Шестиосевые токарные станки с ЧПУ | Добавляет больше осей вращения, часто на револьверной головке или задней бабке. | Сверхсложные детали, исследовательские прототипы и многооперационные работы без повторного зажима. | / |

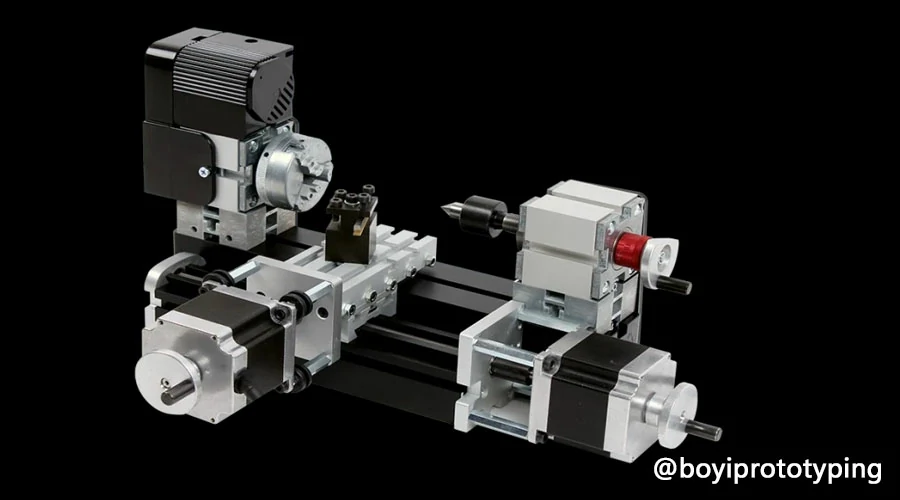

Двухкоординатные токарные станки с ЧПУ
Двухкоординатный токарный станок перемещает свой режущий инструмент вдоль оси X (диаметр) и оси Z (длина). Такая установка подходит для простых цилиндрических форм и позволяет выполнять легкие разрезы для торцевания, сверления и проточки канавок. В цехах эти станки используются для крупносерийного производства простых деталей, таких как валы или штифты.
Трёхкоординатные токарные станки с ЧПУ
Трехкоординатные станки добавляют ось Y, которая перемещается перпендикулярно плоскости XZ. Дополнительная ось позволяет выполнять фрезерование вне центра и более сложные профили за одну установку. Компании полагаются на эти токарные станки для деталей, требующих таких функций, как наклонные отверстия или нестандартные контуры без смещения заготовки.
Четырехкоординатные токарные станки с ЧПУ
Четырехкоординатный токарный станок обычно включает ось C, которая управляет индексацией вращения шпинделя. Ось C позволяет станку выполнять фрезерование и точение на нескольких поверхностях детали. Такая гибкость оказывается ценной для компонентов, которым требуются как цилиндрические, так и плоские операции, например, фланцы с окружностями болтов.
Пятикоординатные токарные станки с ЧПУ
Пятикоординатные токарные станки имеют еще две оси вращения (часто обозначаемые как A и B). Эти дополнительные оси позволяют инструменту достигать практически любого угла вокруг заготовки. Производители используют пятикоординатные токарные центры для сложных деталей, таких как медицинские имплантаты и аэрокосмическая арматура, где сложная геометрия требует многонаправленного доступа.
Шести- и более осевые токарные станки с ЧПУ
Токарные станки с более высокой осью расширяют границы. С шестью или более осями станки могут одновременно манипулировать как инструментом, так и деталью в нескольких направлениях. Эти передовые системы отлично справляются с изготовлением сверхсложных форм за одну установку, радикально сокращая время на оснастку и повышая точность для исследовательских прототипов или сложных промышленных деталей.
BOYI TECHNOLOGY — Ваш надежный магазин токарных станков с ЧПУ
В BOYI TECHNOLOGY мы используем самые современные токарные станки с ЧПУ для поставки прецизионных деталей из металлов, пластика и специальных сплавов. От простых валов до сложных многоосевых деталей мы поддерживаем допуски до ±0.01 мм и выполняем проекты «под ключ» под одной крышей.
Почему выбирают BOYI?
- Высокоточная токарная обработка: токарные станки с ЧПУ Haas и Doosan с приводным инструментом и опциями контршпинделя
- Быстрый оборот: быстрое прототипирование и серийное производство с отслеживанием заданий в режиме реального времени
- Гарантия качества: сертифицированный по стандарту ISO контроль, проверка КИМ и полная прослеживаемость
- Международная доставка: безопасная отслеживаемая доставка через DHL, FedEx или UPS
Готовы начать? Сотрудничайте с BOYI Technology, чтобы получить лучшее в своем классе Обработка с ЧПУ— наша команда экспертов, быстрое составление сметы и сертифицированные по стандарту ISO процессы гарантируют, что ваши компоненты всегда будут соответствовать самым строгим допускам.
Загрузите свой чертеж сейчас, чтобы получить мгновенное предложение, или свяжитесь с нашей инженерной командой по адресу [электронная почта защищена] для индивидуальной поддержки!
Готовы к своему проекту?
Попробуйте BOYI TECHNOLOGY прямо сейчас!
Загрузите свои 3D-модели или 2D-чертежи, чтобы получить индивидуальную поддержку
Программное обеспечение, используемое в программировании токарных станков с ЧПУ
Эффективная работа токарного станка с ЧПУ зависит от бесперебойного взаимодействия между проектированием и программным обеспечением станка:
Системы мониторинга машин
Такие платформы, как MDC-Max, регистрируют активность каждой машины — время работы, время простоя, события обслуживания и т. д. Отслеживая эти показатели, вы можете выявлять узкие места, планировать обслуживание до поломок и повышать общую эффективность оборудования (OEE).
Постпроцессоры
Постпроцессор — это мост между общими траекториями инструмента и грамматикой вашего конкретного станка. Он преобразует выходные данные CAM в команды, специфичные для станка, принимая во внимание компоновку револьверной головки вашего токарного станка, ограничения осей и особенности управления.
Редакторы G-кода
Иногда вывод CAM требует настройки. Редакторы G-кода — от простых текстовых редакторов до специализированных пакетов, таких как G-Wizard — дают вам прямой контроль над каждой строкой кода. Эта тонкая настройка помогает со сложными формами или специальными стратегиями резки.
САПР (автоматизированное проектирование)
Проектировщики начинают работу в программах САПР, таких как SolidWorks, AutoCAD или Fusion 360. Эти приложения позволяют создавать точные 3D-модели и 2D-чертежи, определяющие каждый угол и размер детали, которую необходимо обработать.
CAM (автоматизированное производство)
Как только дизайн будет готов, CAM программное обеспечение (например, Mastercam, Fusion 360 CAM или GibbsCAM) преобразует ваш файл CAD в ряд инструкций по резке. Он рассчитывает траектории инструмента, скорости резания и скорости подачи, а затем выводит G-код, которому может следовать токарный станок.
Моделирование программного обеспечения
Прежде чем вы прикоснетесь к станку, инструменты моделирования, такие как VERICUT, позволяют вам запустить виртуальную версию вашей программы. Они выявляют ошибки, избегают столкновений и настраивают процесс так, чтобы вы тратили меньше материала и сокращали пробные запуски в цеху.
DNC (Распределенное числовое программное управление)
В более крупных цехах программное обеспечение DNC (такое как Predator DNC или CIMCO DNC) обслуживает файлы G-кода с центрального сервера на многих станках. Такая настройка позволяет обновлять каждый токарный станок с ЧПУ в сети и запускать нужную программу.
Лучшие практики программирования и эксплуатации
- Изучите свое устройство: изучите руководство пользователя и примеры программ.
- Оптимизируйте траектории движения инструмента: сократите холостой ход, чтобы сократить время цикла.
- Выберите правильные инструменты: подберите материалы и геометрию инструментов в соответствии с материалом заготовки.
- Моделирование «всухую»: выявление столкновений и ошибок программирования перед резкой металла.
- Используйте соответствующие охлаждающие жидкости: поддерживайте срок службы инструмента и качество обработки поверхности.
- Ведите подробные журналы: записывайте программы, смещения инструмента и измерения деталей для дальнейшего использования.
- Запланируйте профилактическое обслуживание: замените изношенные компоненты, прежде чем они приведут к простою.
- Инвестируйте в обучение: регулярно повышайте квалификацию, чтобы использовать новейшее программное обеспечение и стратегии обработки.

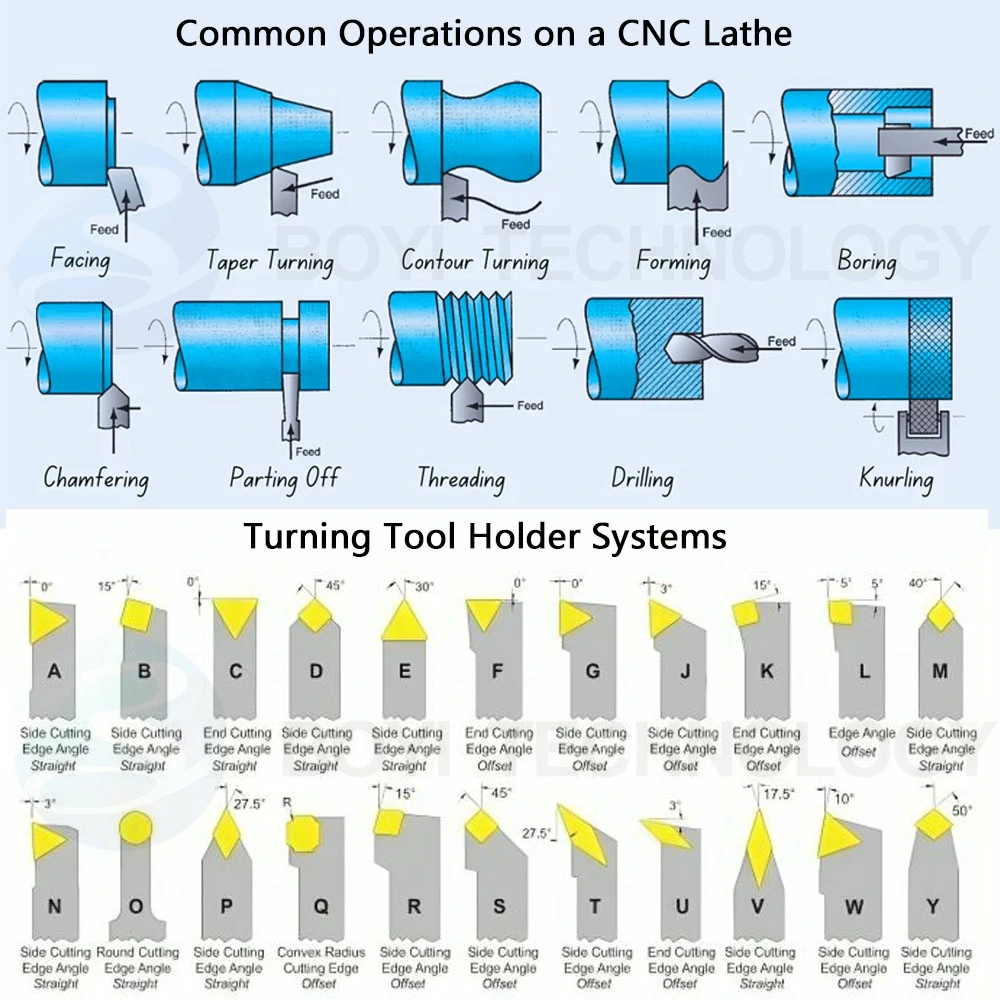

Обычные операции на токарном станке с ЧПУ
Токарные станки с ЧПУ могут выполнять множество задач без перемещения детали на другой станок:
| Эксплуатация | Описание | Типичный инструмент | общие приложения | Ключевые параметры |
|---|---|---|---|---|
| Поворот | Удаление материала с наружного диаметра | Твердосплавный токарный инструмент | Валы, втулки, штифты | Скорость резания, скорость подачи, глубина резания |
| Облицовочные | Создание плоской поверхности на конце заготовки | Твердосплавный торцевой инструмент | Торцевые поверхности, подготовка к снятию фаски | Скорость резания, скорость подачи |
| Бурение | Сверление отверстий по центральной линии | Спиральное сверло, центровое сверло | Пилотные отверстия, монтажные отверстия | Скорость вращения шпинделя, скорость подачи, глубина сверления |
| Сверление | Увеличение существующего отверстия до точных размеров | Расточная оправка, регулируемая расточная головка | Отверстия подшипников, гнезда втулки | Глубина резания, скорость подачи, контроль вибрации |
| Растирание | Обработка просверленных отверстий с жесткими допусками и гладкой поверхностью | Развертка | Сквозные отверстия, отверстия для смазки | Скорость развертывания, СОЖ/смазка |
| Threading | Нарезание наружной или внутренней резьбы | Резьбовой инструмент | Крепежные изделия, валы, резьбовые фитинги | Шаг резьбы, форма резьбы, синхронизация подачи |
| накатки | Формирование текстурированного рисунка для удобства захвата | Накатное колесо | Ручки, ручки, винты с накатанной головкой | Давление накатки, шаг накатки |
| Пазовые | Резка узких каналов или углублений в заготовке | Канавочная вставка | Канавки под уплотнительное кольцо, канавки под стопорное кольцо | Ширина канавки, глубина канавки, скорость подачи |
| Пробор (отрезание) | Отделение готовой детали от заготовки | Разделительное лезвие | Отрезка пруткового проката, разделение партий | Глубина реза, толщина лезвия, скорость шпинделя |
| фаски | Скашивание кромок для удаления острых углов и облегчения сборки | Инструмент для снятия фаски | Подготовка к сборке, снятие заусенцев | Угол фаски, ширина фаски |
| Эксцентриковая токарная обработка | Создание нецентральных или несимметричных форм | Стандартный токарный инструмент | Эксцентриковые колеса, прототипы | Величина смещения, глубина резания, скорость подачи |
| Нажатие | Формирование внутренней резьбы с помощью метчика | Держатель крана и кран | Резьбовые отверстия для крепежа | Шаг резьбы, скорость нарезания резьбы, скорость подачи |
| Токарная обработка конуса | Создание конической поверхности вдоль оси | Конусный инструмент или угловой резцедержатель | Конические валы, оправки | Угол конуса, длина конуса, скорость подачи |
| Поднутрение (глубокая канавка) | Вырезание углубления в месте соединения вала с торцом для предотвращения помех | Инструмент для подрезки | Посадочные места уплотнительных колец, сборочные рельефы | Ширина канавки, глубина канавки |
| Токарная обработка | Точение сложного профиля за один проход | Инструмент профиля/формы | Шлицы, фланцы, сложные контуры | Форма профиля инструмента, скорость подачи, глубина резания |
| Фрезерование с приводным инструментом | Использование электроинструментов для фрезерования, сверления или нарезания резьбы за одну установку | Концевая фреза, сверло | Шпоночные пазы, лыски, карманы на точеных деталях | Скорость вращения шпинделя, скорость подачи, время смены инструмента |
Современные токарные станки оснащены фрезерными головками или приводным инструментом для фрезерования, сверления и нарезания резьбы за одну установку.
Стоимость токарных станков с ЧПУ
При составлении бюджета на приобретение токарного станка с ЧПУ необходимо учитывать цену покупки, эксплуатационные расходы и долгосрочные инвестиции:
| Тип аппарата | Типичный диапазон цен |
|---|---|
| Начальный уровень (2 оси) | 20,000 $ - $ 60,000 |
| Средний диапазон (3-4 оси) | 60,000 $ - $ 250,000 |
| High-End (5+ осей) | 250,000–500,000 долларов США + |
Помимо цены машины, учитывайте:
- Комплекты инструментов и приспособления для крепления заготовок
- Лицензии на программное обеспечение и ежегодные обновления
- Услуги по установке, обучению и запуску
- Контракты на техническое обслуживание и запасные части
- Электричество, охлаждающая жидкость и расходные материалы
Точность и повторяемость токарных станков с ЧПУ
Токарные станки с ЧПУ могут в обычном режиме выдерживать допуски ±0.001″ (±0.025 мм) или лучше. Высококлассные станки с прецизионными шариковыми винтами и термокомпенсацией достигают ±0.0001″ (±0.0025 мм). Повторяемость ±0.0002″ (±0.005 мм) гарантирует, что каждая деталь в длительном производственном цикле будет соответствовать первой.
Факторы, влияющие на точность и повторяемость, включают:
- Жесткость машины и качество конструкции
- Качество режущих инструментов и держателей инструментов
- Контроль окружающей среды (температура, вибрация)
- Точность калибровки и выравнивания машины
- Состояние и программирование контроллера ЧПУ
Ожидаемый срок службы токарных станков с ЧПУ
При правильном обслуживании, хорошо собранный токарный станок с ЧПУ может надежно служить 10-15 лет и более. Основные задачи по обслуживанию включают:
- Регулярная смазка направляющих и шарико-винтовых пар
- Замена изношенных ремней и уплотнений
- Проверки калибровки линейных шкал и вращающихся энкодеров
- Проверка и замена режущих инструментов
- Очистка баков охлаждающей жидкости и транспортеров стружки
Регулярное техническое обслуживание сокращает непредвиденные простои и помогает защитить ваши инвестиции в течение всего срока службы.
Токарный станок с ЧПУ против ручного токарного станка
В то время как ручные токарные станки полагаются на навыки оператора для управления режущим инструментом, токарные станки с ЧПУ автоматизируют перемещение инструмента на основе цифровых инструкций. Основные отличия включают:
| Особенность | Токарный станок с ЧПУ | Ручной токарный станок |
|---|---|---|
| Метод управления | Компьютерное управление по G-коду | Маховики и рычаги, приводимые в действие оператором |
| Точность и стабильность | Очень высокий (±0.0005″) | Умеренная (±0.005″ или более) |
| Сложность деталей | Выполняет сложные профили и многоосевую работу | Ограничено простыми поворотами и разрезами |
| Скорость производства | Быстрые, повторяемые пакетные запуски | Более медленные, одноразовые или небольшими партиями |
| Требуемый набор навыков | Знание программирования и CAM | Опыт работы машинистом и навыки работы руками |
Горизонтальные и вертикальные токарные станки с ЧПУ
Ключевое отличие — ориентация шпинделя:
- Горизонтальные токарные станки с ЧПУ: Шпиндель горизонтальный. Они лучше подходят для длинных цилиндрических деталей и позволяют стружке легко отпадать благодаря гравитации.
- Вертикальные токарные станки с ЧПУ: Шпиндель вертикальный. Они хорошо подходят для больших, тяжелых и коротких деталей, поскольку гравитация помогает удерживать заготовку, уменьшая необходимость в сильном зажиме.
Прочность каждого типа зависит от формы и размера обрабатываемых деталей.
Сотрудничайте с BOYI Technology для точности Токарные услуги с ЧПУ Вы можете доверять. Загрузите ваши файлы CAD сейчас и получите подробную, ни к чему не обязывающую смету в течение 2 часов.
Готовы к своему проекту?
Попробуйте BOYI TECHNOLOGY прямо сейчас!
Загрузите свои 3D-модели или 2D-чертежи, чтобы получить индивидуальную поддержку
Заключение
Токарные станки с ЧПУ представляют собой замечательное сочетание машиностроения и цифрового управления. Их способность поставлять точные, повторяемые детали в различных отраслях промышленности делает их краеугольным камнем современного производства. Понимая типы токарных станков с ЧПУ, их компоненты, программные экосистемы и передовой опыт, операторы и менеджеры могут максимально увеличить возможности станка, сократить сроки выполнения заказов и поддерживать стандарты качества.
FAQ
Распространенные М-коды включают M03 для прямого пуска шпинделя, M04 для обратного пуска шпинделя, M05 для остановки шпинделя и M08/M09 для включения/выключения подачи охлаждающей жидкости.
Небольшие любительские токарные станки могут потреблять 5–10 кВт, в то время как более крупные промышленные модели могут потребовать 15–25 кВт и более при интенсивной резке.
Токарные станки с ЧПУ могут обрабатывать металлы (сталь, алюминий, латунь), пластик (нейлон, делрин), древесину и композитные материалы при условии использования правильного инструмента и параметров.
G-коды управляют траекторией движения инструмента (линейной или круговой интерполяцией), в то время как M-коды активируют функции станка, не связанные с движением.
Оптимизируйте траектории движения инструмента, минимизируйте смену инструмента, увеличьте скорость подачи в безопасных пределах и выбирайте инструменты с большими углами зацепления, чтобы снимать больше материала за проход.
Статья написана инженерами из команды BOYI TECHNOLOGY. Фуцюань Чен — профессиональный инженер и технический эксперт с 20-летним опытом работы в сфере быстрого прототипирования, производства металлических и пластиковых деталей.
