Фрезерование с ЧПУ (числовое программное управление) и лазерная резка превращают цифровые проекты в физические детали. Фрезер вращает режущее сверло для удаления материала, в то время как лазер использует сфокусированный луч для испарения или расплавления материала. Когда вы начинаете новый проект по изготовлению, вы часто сталкиваетесь с выбором между фрезерованием с ЧПУ и лазерной резкой.
В этом руководстве объясняется, как работает каждая машина, какие факторы следует учитывать и как принять оптимальное решение, соответствующее вашим потребностям.

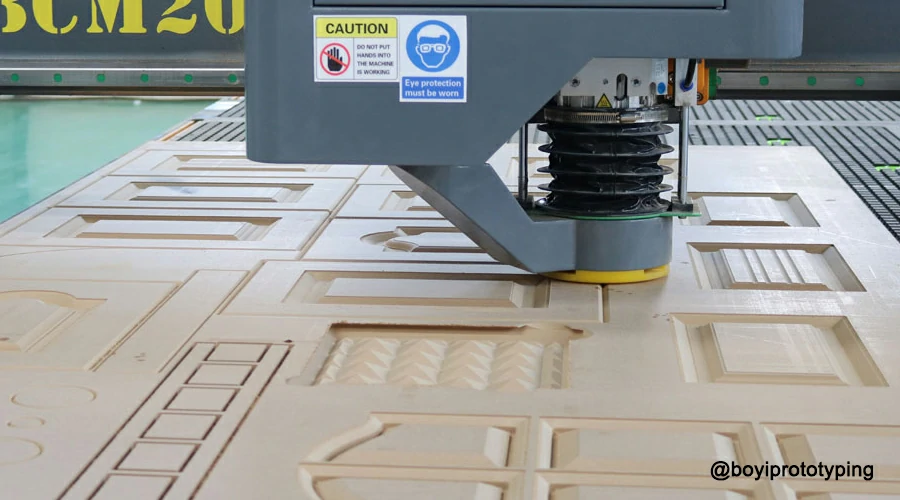

Что такое фрезерный станок с ЧПУ?
Фрезерный станок с ЧПУ состоит из режущей головки, осей движения и доски для отходов. Режущая головка удерживает вращающийся резец, который удаляет материал по запрограммированной траектории. Компьютер управляет режущим инструментом, когда он движется по предопределенным траекториям в трех или более осях:
- Ось X (Лево и право)
- Ось Y (вперед и назад)
- ось Z (вверх и вниз)
- Дополнительные оси для наклона или поворота на продвинутых моделях
Продвинутые фрезеры могут включать четвертую или пятую ось для угловых резов и подрезов. Многие мастерские используют CNC-маршрутизаторы для резки дерева, пластика, мягких металлов и некоторых композитных материалов.
Как работает фрезерный станок с ЧПУ
Когда вы отправляете файл проекта на фрезерный станок с ЧПУ, программное обеспечение преобразует вашу форму в серию инструкций для инструмента (G-код). Машина следует этим инструкциям, вращая режущее сверло на высокой скорости. Регулируя глубину и скорость реза, вы можете вырезать буквы, формы, карманы или рельефы на дереве, пластике, композитах и даже некоторых металлах. После резки операторы могут шлифовать или полировать детали, чтобы улучшить поверхность.
Плюсы и минусы фрезерных станков с ЧПУ
| Плюсы | Минусы |
|---|---|
| Режет толстые материалы толщиной до нескольких дюймов. | Более высокая первоначальная стоимость, чем у некоторых других методов резки |
| Идеально подходит для 3D-резьбы и рельефных работ. | Требует регулярного обслуживания и замены бит |
| Работает с деревом, пластиком и мягкими металлами. | Создает больше шума и мусора во время резки |
| Обрабатывает крупные детали и серийное производство | Сложность усложняет процесс обучения новых операторов |
| Обеспечивает настоящую 3D-обработку по нескольким осям | Может потребоваться шлифовка или последующая обработка краев. |
Приложения для фрезерных станков с ЧПУ
- Большие панели, фигурные ножки, инкрустации и декоративные молдинги.
- Скульптурные вывески или произведения искусства с глубиной и фактурой.
- Алюминиевые кронштейны, корпуса или прототипы радиаторов.
- Несколько мелких деталей размещаются на одной доске для эффективной резки.
Основные характеристики фрезерного станка с ЧПУ
Большая рабочая зона
Многие маршрутизаторы обрабатывают листы или блоки размером до нескольких футов. Эти большие столы позволяют вам резать большие мебельные панели, вывески или несколько мелких деталей за один проход. Серийное производство становится рентабельным, когда вы размещаете много деталей на одном листе.
Несколько осей
Производственным группам часто требуются 2D и 3D формы. Стандартный маршрутизатор предлагает три оси (X, Y, Z). Более продвинутые машины включают четвертую или пятую ось. Эти дополнительные оси позволяют фрезе наклонять или вращать, делая возможными подрезы и сложные кривые без переворачивания детали.
Сбора пыли
Резка дерева и пластика поднимает пыль и стружку. Фрезеры часто оснащены пылесборниками или вакуумными столами, которые убирают мусор. Чистое рабочее пространство помогает поддерживать точность и защищает здоровье оператора.
Прочная рама
Хорошие фрезеры имеют прочные рамы из стали или чугуна. Эти рамы гасят вибрацию. Стабильные машины выдерживают жесткие допуски и служат дольше. Прочная конструкция также позволяет фрезеру резать плотную древесину или металл без прогиба.
Сменные режущие инструменты
Фрезерный станок с ЧПУ может содержать множество типов бит, таких как концевые фрезы, шаровидные фрезы, инструменты с V-образными канавками и конические биты. Каждая бита подходит для определенной задачи, от грубой резки до тонкой гравировки. Операторы могут менять биты за одну установку, сначала вырезая грубые формы, а затем переключаясь на детальный инструмент для финишной обработки.

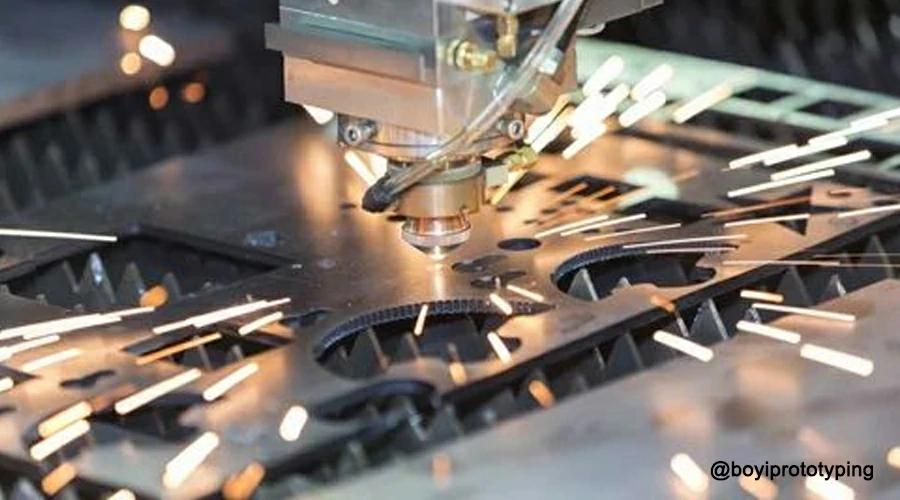

Что такое лазерная резка?
A лазерный резак использует узкий, высокоэнергетический луч света для резки или гравировки материалов. Лазерный луч нагревает и плавит — или даже испаряет — материал по траектории, заданной компьютерным программным обеспечением. Этот процесс бесконтактный, что означает, что никакой физический инструмент не касается заготовки.
Как работает лазерный резак
Мощная лазерная трубка излучает свет. Зеркала или волоконная оптика направляют луч на линзу, которая фокусирует его на материале. Сфокусированная энергия разрывает молекулярные связи, удаляя материал вдоль линии реза.
Плюсы и минусы лазерных резаков
| Плюсы | Минусы |
|---|---|
| Вырезает очень мелкие детали с высокой повторяемостью | Ограничено более тонкими материалами (обычно менее 12 мм) |
| Оставляет гладкие края, которые часто не требуют отделки. | Некоторые материалы выделяют токсичные пары при лазерной обработке. |
| Быстрая настройка для плоских деталей | Высокое энергопотребление; лазерные трубки требуют периодической замены |
| Легко переключается между резкой и гравировкой | Отражающие металлы могут повредить оптику или потребовать использования специальных лазеров. |
| Тише и чище, чем механическая резка | Первоначальные инвестиции могут быть значительными для моделей высокой мощности. |
Применение лазерной резки
- Сложные логотипы на акриловых или тонких деревянных панелях.
- Детализированные изображения, текст и узоры на стекле, дереве или коже.
- Маски печатных плат, тонкие изоляционные барьеры или вырезы в корпусах.
- Выкройки тканей для одежды или изделий из кожи с высокой степенью детализации.
Основные характеристики лазерного резака
Высокая точность
Лазерный луч может фокусироваться до диаметра менее 0.1 мм. Это позволяет машине рисовать крошечные узоры и острые углы с минимальным пропилом (удалением материала). Часто получаются гладкие края, которые требуют незначительной или нулевой постобработки.
Минимум отходов
Лазерный пропил очень узкий, часто менее 0.2 мм. Плотное размещение деталей на листе снижает количество отходов. Такая эффективность окупается при использовании дорогих материалов, таких как экзотические лиственные породы дерева или специальные пластмассы.
Автоматизированный рабочий процесс
Современные лазерные резаки подключаются к программному обеспечению для проектирования и инструментам для раскроя деталей. Операторы могут ставить в очередь множество заданий, и машина будет работать без участия человека. Некоторые системы даже автоматически сортируют вырезанные детали с кровати.
Регулируемая мощность и скорость
Программное обеспечение управляет интенсивностью лазера и скоростью движения. Более низкая мощность подходит для гравировки или маркировки. Более высокая мощность режет более толстый материал. Тонкая настройка этих настроек обеспечивает равномерную резку или глубокую травление в зависимости от материала.
Бесконтактная резка
Луч никогда не касается материала. Это означает отсутствие износа режущих инструментов и воздействия на деликатные детали. Тонкие или хрупкие подложки, такие как бумага, ткань или тонкий акрил, сохраняют форму, не сгибаясь.
Различия между фрезерованием на станках с ЧПУ и лазерной резкой
В следующей таблице приведены основные различия между фрезерными станками с ЧПУ и лазерными резаками.
| Особенность | станок чпу по дереву | Лазерный станок для резки |
|---|---|---|
| Метод резки | Вращающееся сверло удаляет материал контактным способом | Сфокусированный световой луч испаряет или плавит материал без контакта |
| Толщина материала | До нескольких дюймов | Обычно менее 0.5 дюйма (12 мм), некоторые модели режут до 1 дюйма |
| Диапазон материалов | Дерево, пластик, пенопласт, мягкие металлы | Дерево, акрил, ткань, бумага; некоторые мощные модели режут металлы |
| Качество резки | Может потребоваться шлифовка или отделка. | Чистые края, часто не требующие отделки |
| Точность | Около 0.1 мм - 0.2 мм | Менее 0.1 мм постоянно |
| Ширина пропила | 1 мм или более в зависимости от размера биты | 0.1 – 0.3 мм |
| Скорость | Быстрее при толстых или 3D-резах | Быстрее на тонких, плоских деталях |
| Рабочий шум | Громкий | Тихий |
| Снизить отходы | Умеренное количество опилок и щепы | Минимальное количество пыли; плотное размещение сокращает отходы |
| Обслуживание | Замена бит; смазка движущихся частей | Замена трубки; чистка линз |
| Кривая обучения | Круче (выбор инструмента, настройки скорости и подачи) | Мягче (настройки фокусировки и мощности) |
| Контроль пыли/дыма | Требуется сбор пыли. | Требуется отвод и фильтрация дыма. |
| Начальный диапазон затрат | От 5,000 до 50,000 долларов | От 3,000 до 30,000 долларов |
| Использование энергии | Низкое потребление энергии; электродвигатели | Более высокое потребление мощности; лазерная трубка |
Материалы
Фрезерные станки с ЧПУ лучше всего подходят для резки и резьбы по толстым, плотным материалам, таким как твердая древесина, жесткий пластик (ПЭВП, ПВХ), пенопласт и мягкие металлы (алюминий, латунь), благодаря вращающимся фрезам, которые удаляют глубокий слой материала за один проход.
Лазерные резаки отлично подходят для точной, бесконтактной резки тонких, неотражающих листов, таких как акрил, фанера, ткань, бумага и кожа, а также тонкой стали с помощью высокомощных лазеров, что делает их идеальными для сложных конструкций и деликатных поверхностей.
Точность и детализация
Лазерная резка может производить сложные формы с очень узкими пропилами и острыми как бритва углами. Фрезерование с ЧПУ может вырезать мелкие детали, но диаметр сверла ограничивает минимальный внутренний радиус угла.
Скорость и пропускная способность
Лазерные резаки часто опережают фрезеры на тонких листах, прослеживая разрезы на высокой скорости. Фрезеры работают медленнее при погружении в толстый материал и вырезании трехмерных фигур. Если ваша работа заключается в простых контурах на тонком материале, лазер обычно закончит быстрее.
Обработка поверхности и постобработка
Края детали, вырезанной лазером, часто не требуют дальнейшей обработки. Машина испаряет материал чисто, оставляя полированную кромку на акриле и минимальное обугливание на дереве. Края, обработанные с помощью ЧПУ, могут выглядеть грубыми или иметь следы от инструментов. Часто приходится шлифовать или зачищать обработанные детали, особенно на металлах и плотной древесине. Учитывайте время на отделку в графике вашего проекта.
Техническое обслуживание и расходы на машину
Фрезерные станки с ЧПУ требуют затрат на новые сверла, подшипники и охлаждающие жидкости. Фильтры для сбора пыли требуют регулярной замены, чтобы воздух оставался чистым. Лазерные резаки избегают механического износа в системе движения, но требуют замены лазерной трубки каждые 1,000–2,000 часов. Оптика лазера должна оставаться чистой, чтобы поддерживать качество луча.
Факторы безопасности и окружающей среды
Фрезеры производят мелкую пыль и стружку, которые могут нанести вред легким, если у вас нет надлежащего пылеудаления. Уровень шума на фрезере может превышать 85 дБ, что требует защиты органов слуха. Лазерные резаки выделяют пары при резке пластика или дерева. Корпус должен выходить наружу или фильтровать воздух. Машина должна блокироваться, чтобы предотвратить воздействие луча.
Кривая обучения и навыки оператора
Маршрутизация с ЧПУ требует знакомства с выбором бит, скоростями подачи и стратегиями траектории инструмента. Эффективная настройка креплений и пылеулавливания также требует практики. Лазерная резка требует навыков настройки мощности и скорости для каждого материала, фокусировки луча и размещения деталей для минимизации отходов.
Объем производства и размер партии
Если вы работаете с большими партиями одинаковых деталей из тонких материалов, лазерный резак может выдавать сотни деталей в час. Если ваши объемы различаются по размеру или форме, маршрутизатор может адаптироваться, просто меняя биты и переустанавливая крепления.
Бюджет и окупаемость инвестиций
Маршрутизаторы варьируются от наборов для хобби за несколько тысяч долларов до промышленных ячеек за шестизначные числа. Лазерные резаки следуют аналогичной схеме ценообразования. Вам следует сравнить общую стоимость владения, включая цену машины, обслуживание, коммунальные услуги, инструменты и расходные материалы. Вы можете оценить срок окупаемости, разделив свою годовую прибыль от машины на ее общую стоимость.
Как выбрать между фрезерным станком с ЧПУ и лазерным резаком?
Выбор правильного инструмента зависит от нескольких факторов, специфичных для проекта. Ниже приведены ключевые вопросы, которые следует учитывать при выборе между фрезерованием с ЧПУ и лазерной резкой.
- Какой материал вы будете использовать?
- Какая точность вам необходима?
- Какой объем деталей вы будете производить?
- Насколько важна отделка кромок?
- Каков твой бюджет?
- Сколько у вас места и вентиляции?
Вам следует выбрать фрезерование с ЧПУ, если ваш проект включает в себя:
- Толстый материал, толщина которого превышает 12 мм
- 3D рельефная резьба или изготовление знаков с различной глубиной выреза
- Столярные изделия и соединительные детали, которым необходимы прочные профили кромок
- Мягкие металлы, такие как алюминий или латунь
- Компоненты мебели, большие панели и архитектурные модели
Фрезерные станки обеспечивают производительность удаления материала и многокоординатную гибкость для формирования крупногабаритных деталей.
Вам следует выбрать лазерную резку, если ваш проект включает:
- Замысловатые узоры, логотипы и мелкие детали
- Быстрое прототипирование тонких листов пластика, дерева или бумаги
- Большие объемы простых форм, которые плотно вложены друг в друга
- Гравировка или маркировка поверхностей с минимальными тактильными изменениями
- Материалы, хорошо поддающиеся бесконтактной резке, например, акрил
Лазеры позволяют быстро и чисто резать и гравировать тонкие детали.
Лучшие практики для эффективной работы
Независимо от того, какой инструмент вы выберете, следование этим советам поможет сэкономить время и сократить отходы:
- Оптимизация траекторий: Используйте программное обеспечение для раскладки, чтобы плотно расположить детали и сократить количество отходов.
- Настройки теста на ломе материала: Всегда выполняйте небольшой тестовый рез, чтобы проверить мощность, скорость и фокусировку перед основным запуском.
- Регулярно обслуживайте оборудование: Смазывайте шпиндели фрезера и содержите лазерную оптику в чистоте.
- Надежно закрепите материал: Для маршрутизаторов используйте зажимы или вакуумные прижимы. Для лазеров обеспечьте ровное положение, чтобы избежать ожогов из-за неравномерной фокусировки.
- Используйте надлежащую вентиляцию: Пылеулавливание на фрезерах и вытяжка дыма на лазерах защищают как здоровье, так и зрение.
Начните свой проект с ЧПУ сегодня
Откройте для себя быстрое и точное производство сложных деталей с помощью нашего комплексного решения. Обработка с ЧПУ. От единичных прототипов до крупносерийных партий — мы объединяем передовое оборудование, экспертные знания и строгий контроль качества для поставки компонентов, которые соответствуют вашим самым строгим спецификациям.
Почему мы?
- Быстрые обороты: Сроки изготовления прототипов составляют всего 72 часа, а серийных партий — 10–15 дней.
- Конкурентоспособные цены: Скидки за объем и гарантии фиксации цены при повторных заказах.
- Строгий контроль качества: Процессы, соответствующие стандартам ISO, и сертификация прослеживаемых материалов.
- Техподдержка: Опытные менеджеры проектов будут сопровождать вас от проектирования до поставки готовой продукции.
- Глобальная доставка: Надежные, отслеживаемые варианты международных грузоперевозок.
Получите мгновенное предложение по станкам с ЧПУ прямо сейчас — просто загрузите свой файл CAD или чертеж, а все остальное доверьте нашим специалистам.
Готовы к своему проекту?
Попробуйте BOYI TECHNOLOGY прямо сейчас!
Загрузите свои 3D-модели или 2D-чертежи, чтобы получить индивидуальную поддержку
Вывод
Как фрезерные станки с ЧПУ, так и лазерные резаки обеспечивают точные, повторяемые разрезы под управлением компьютера. Ваш идеальный выбор зависит от толщины материала, уровня детализации, размера партии и требований к отделке. Взвесив рассмотренные нами факторы, вы можете подобрать для своего проекта подходящий инструмент. Если у вас только один станок, выберите инструмент, который лучше всего подходит для ваших наиболее распространенных работ.
