Обработка филе: основные советы по точной обработке кромок деталей с ЧПУ

Обработка филе — важный процесс в современном производстве с ЧПУ. Закругляя острые углы как на внутренних, так и на внешних кромках, филе снижают концентрацию напряжений, повышают прочность детали и обеспечивают чистый, профессиональный внешний вид.

В этом подробном руководстве мы рассмотрим, что такое скругления, чем они отличаются от фасок, а также дадим рекомендации по точной резке и дадим практические советы по оптимизации затрат и качества в ваших проектах с ЧПУ.

Что такое обработка филе?

Скругление — это плавный, изогнутый переход между двумя поверхностями. Дизайнеры часто добавляют скругления к внутренней или внешней стороне угла. Производители создают эти изгибы, используя закругленные инструменты, такие как шар концевые фрезы или пользовательские радиусные фрезы. Проектировщик указывает радиус скругления в модели CAD, а оператор использует этот размер для определения траектории инструмента.

• Цель: Уменьшение напряжения в углах и повышение долговечности детали.
• Внешний вид: Плавная, непрерывная кривая вместо острой точки.
• Приложения: Несущие детали, косметические кромки и компоненты, критически важные для безопасности.

Геометрия скругления

Типичное филе имеет два основных размера:

Параметр	Описание
Радиус скругления	Расстояние от угловой точки до кривой на поверхности.
Глубина филе	Количество материала, удаленного для создания закругленного края.

Дизайнеры BOYI TECHNOLOGY выбирают радиус скругления на основе расчетов напряжений и возможностей инструмента. Больший радиус распределяет напряжение на более широкую область, но может потребовать специальных инструментов. Меньший радиус может быть быстрее, но обеспечивает меньшее снятие напряжения.

Как мы создаем филе

• В моделях САПР: Дизайнеры добавляют радиус между гранями или линиями в цифровых эскизах.
• На станках с ЧПУ: Операторы ЧПУ Для вырезания закругленного края используйте шаровидную фрезу или специальную радиусную фрезу.

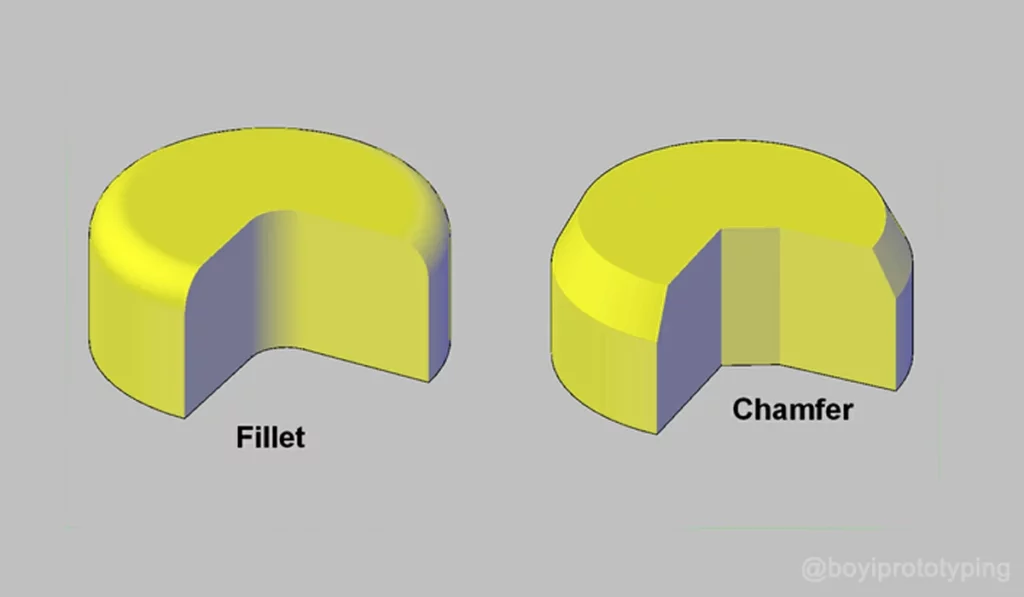

Скругление и фаска: в чем разница?

Скругления и фаски изменяют углы, но они служат разным целям и выглядят совершенно по-разному.

Что такое обработка фаски?

A фаска это прямой угловой срез, который заменяет острый угол. Дизайнеры обычно устанавливают фаску под углом 45°, но другие углы, такие как 30° или 60°, также распространены. Фаску можно наносить на внутренние углы (утопленные края) или на внешние края.

• Облегчает сборку, обеспечивая зазор для крепежа.
• Удаляет заусенцы после сверления или фрезерования.
• Создает четкий визуальный эффект на краях деталей.

Поскольку фаска линейна, она не скругляет концентрации напряжений так же эффективно, как галтель. Однако фаски обычно требуют меньше времени обработки и более простой оснастки, поэтому они остаются популярными для применений с низким напряжением.

Таблица: Когда выбирайте скругление вместо фаски, и наоборот? Рассмотрите следующие факторы:

Особенность	Филе	фаска
Форма края	Изогнутый край	Прямой, угловой край
Стресс сокращения	Высокий – плавный поток сил	Низкий – острый край может концентрировать напряжение
Требования к инструментам	Требуется инструмент, специфичный для радиуса	Использует стандартный плоский или угловой резак
Время обработки	Больше времени из-за сложного движения	Меньше времени – простая линейная траектория инструмента
Безопасность и обращение	Безопаснее для человека	Острый край может стать причиной травм.
Чистота поверхности	Плавный, непрерывный	Плоский переход
Влияние на стоимость	Выше, если требуются жесткие допуски	Опустите для простого удаления заусенцев
Подача заявки	Высоконагруженное, эстетичное, покрытие	Посадочные места креплений, удаление заусенцев

Важная заметка: Филе больше подходит для несущих деталей или областей, подверженных повторяющимся нагрузкам. Фаска больше подходит для направляющих компонентов, таких как винты или болты, на место. Дизайнеры часто выбирают скругление, когда прочность детали и гладкий внешний вид имеют наибольшее значение.

Почему важна обработка филе

Филе предлагает множество преимуществ помимо эстетики. Понимание этих преимуществ может помочь вам расставить приоритеты в функциях филе в ваших проектах и ​​процессах.

Повышенная несущая способность

Скругления снижают концентрацию напряжений в углах. Инженеры рассчитывают напряжение с помощью коэффициента концентрации напряжений (Kt). Острый угол может иметь Kt 3 или выше, что означает, что локальное напряжение в три раза больше номинального напряжения. Щедрое скругление может снизить Kt до 1.2 или меньше.

Повышение безопасности при работе с деталями

Рабочие и конечные пользователи часто работают с металлическими деталями во время сборки или обслуживания. Скругленный край кажется гладким на ощупь. Эта поверхность предотвращает порезы или царапины. Компании в сфере бытовой электроники и бытовой техники регулярно скругляют все внешние края по этой причине.

Лучшая текучесть покрытий

Маляры и гальванизаторы предпочитают детали с закругленными краями. Краска, порошковое покрытие и другие покрытия более равномерно прилипают к плавным изгибам. Острые края могут образовывать «капли краски» или разрывы покрытия, которые приводят к коррозии или эстетическим дефектам.

Более легкое снятие напряжения при литье

Литейным заводам требуются радиусы галтелей, чтобы избежать горячих разрывов и усадочной пористости. Острые внутренние углы задерживают расплавленный металл и затвердевают неравномерно. Этот процесс создает внутренние пустоты. Указывая минимальный радиус галтелей в конструкции отливки, конструктор обеспечивает плавный поток металла во время заливки и затвердевания.

Точная посадка штифтов и крепежей

Скругления помогают выровнять штифты и запрессованные детали. Небольшой выступ вокруг отверстия направляет штифт в нужное положение. Механики часто включают скругление от 0.5 мм до 1 мм вокруг таких отверстий. Этот небольшой изгиб предотвращает зацепление штифта за острый край и снижает усилие установки.

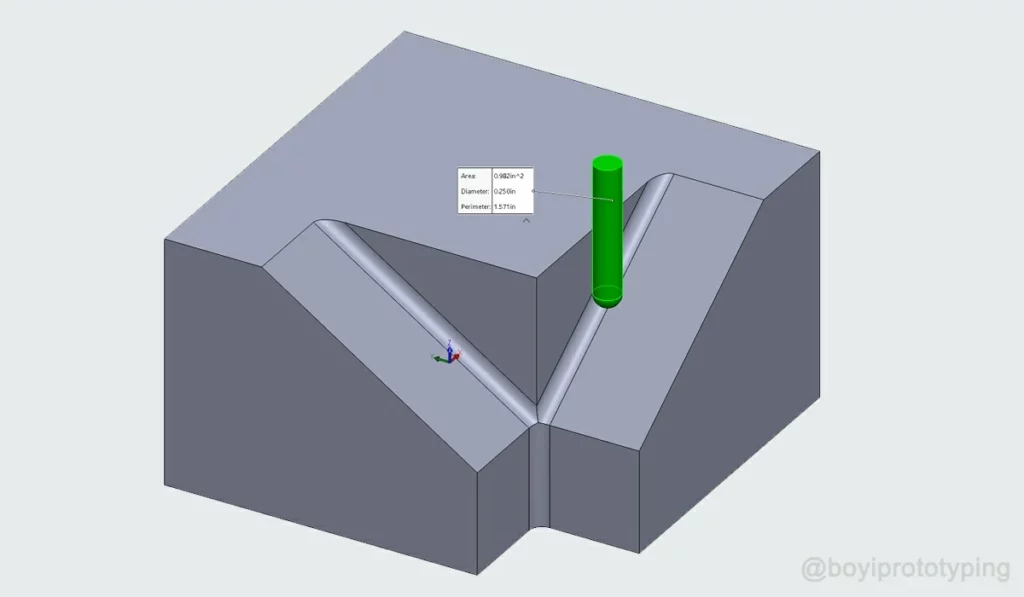

Когда следует избегать скруглений в конструкциях с ЧПУ

Хотя филе предлагает много преимуществ, оно не всегда является лучшим выбором. Вот сценарии, в которых отказ от филе более практичен:

Очень маленькие производственные партии

Филе добавляет сложности программирования и времени обработки. Если деталь состоит всего из нескольких частей, стоимость труда на деталь становится высокой. прототипы ЧПУ, конструктор может пропустить скругления и допустить острые углы, зная, что срок службы детали будет коротким.

Нижние углы глубоких отверстий или карманов

Создание скруглений в основании глубоких элементов часто требует 3D-обработки с помощью шаровых концевых фрез. Это может значительно увеличить время обработки и износ инструмента. Если прочность не является основной проблемой, острые или квадратные углы могут быть более экономичными.

Детали, изготовленные с помощью 3D-печати

Галтели часто используются в ЧПУ для снятия напряжений, но 3D печать не нуждается в них в том же самом. Аддитивные процессы могут обрабатывать более резкие переходы и более сложную геометрию без тех же ограничений, что и субтрактивная обработка.

БОЙИ ТЕХНОЛОГИИ готов поддержать ваши проекты на каждом этапе. Отправьте ваши файлы CAD, получите быстрые, подробные Расценки на детали с ЧПУ. Мы поможем вам воплотить в жизнь высококачественные детали с ЧПУ.

Когда следует использовать филе?

Вот список распространенных ситуаций, когда филе очень полезно:

Область применения	Почему филе помогает
Внутренние углы в карманах или полостях	Снижает износ инструмента и предотвращает накопление напряжений
Между вертикальными и изогнутыми поверхностями	Помогает поддерживать постоянный контакт с фрезерным инструментом
О косметических лицах	Улучшает визуальный дизайн и создает плавные переходы
На краях, которые часто обрабатываются	Предотвращает порезы и царапины от острых краев
Где применяется покрытие или окраска	Обеспечивает равномерное покрытие и предотвращает отслаивание материала

Практические советы по снижению затрат на обработку галтелей

Добавление галтелей может увеличить время цикла и износ инструмента. Следуйте этим рекомендациям, чтобы контролировать расходы:

• Малый объем (<100 шт.): Минимизируйте количество галтелей; используйте острые края или простые фаски.
• Большие объемы (≥1000 шт.): инвестируйте в специальные радиусные фрезы и оптимизируйте CAM-программы для экономической эффективности.
• Укажите допуски, которые отражают функциональные требования. Допуск ±0.1 мм на радиус скругления часто бывает достаточным.
• Используйте небольшой набор общих радиусов (например, 0.5 мм, 1 мм, 2 мм). Это уменьшает инвентарь инструмента и упрощает программирование.
• Группируйте детали с одинаковым радиусом скругления на одной установке, чтобы свести к минимуму смену инструмента.
• Удалите сыпучий материал с помощью более крупных инструментов, а затем обработайте филе фрезами малого диаметра только там, где это необходимо.

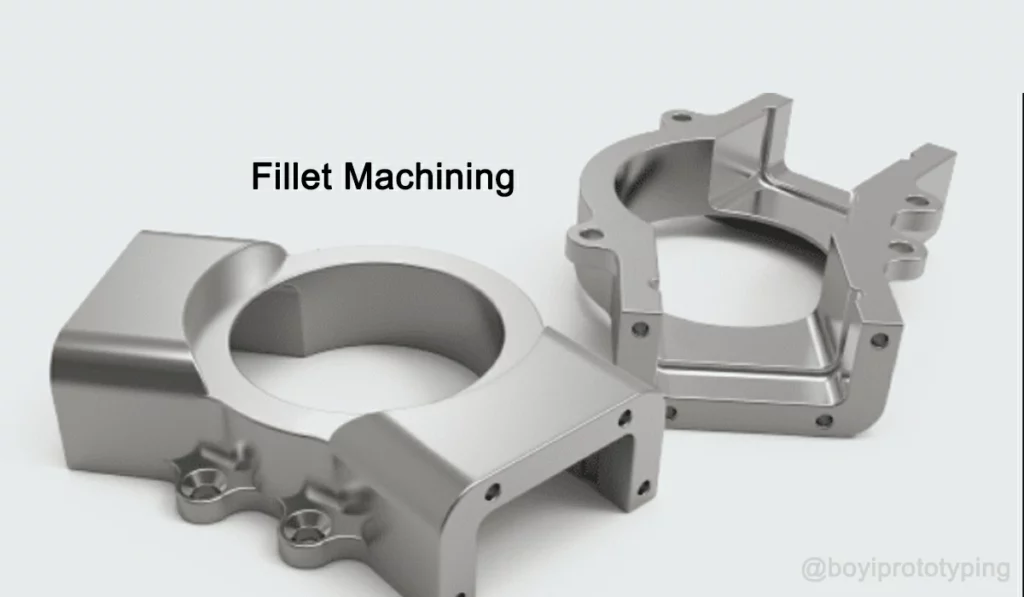

Распространенные области применения обработки галтелей

Элементы скругления встречаются во многих отраслях промышленности и типах деталей:

• Потребительские товары: Ручные инструменты, детали бытовой техники и корпуса электронных устройств часто имеют галтели для улучшения внешнего вида и тактильных ощущений.
• Структурное строительство: Стальные балки, фермы и колонны используют фаски для предотвращения повреждений во время транспортировки. Скругления усиливают углы в несущих соединениях, таких как сварные швы пластин на опорных кронштейнах.
• Автомобильная и аэрокосмическая промышленность: Галтели в корпусах передач, лопатках турбин и деталях подвески снижают напряжение в критических точках. Эти детали подвергаются высоким циклам нагрузки и вибрации.
• Трубопроводы и воздуховоды: Фланцы воздуховодов HVAC используют галтели для создания плавных переходов, которые противостоят турбулентности воздуха. Сантехнические фитинги могут использовать фаски на концах труб для направления выравнивания и сварки.
• Компоненты станка: Подшипники, валы и муфты должны иметь скругленные углы, чтобы продлить срок их службы и избежать усталостных трещин.
• Листовой металл и изготовление: Галтели на кронштейнах, корпусах и панелях помогают избежать трещин при гибка или сварка листового металла.
• Сварочные соединения: И галтели, и фаски находят применение в сварке. Скошенная кромка на одном элементе (фаска) и закругленный корень на другом (галтель) могут образовывать более прочный сварной шов.
• Медицинские приборы: Хирургические инструменты и имплантаты требуют плавных переходов для безопасного обращения и предотвращения переломов под нагрузкой.
• Деревообработка и мебель: Плотницкие проекты часто имеют фаски на краях стола для чистого вида. На ручках и захватах появляются скругления, чтобы сделать их эргономичными и удобными.

Планирование и проектирование филе

Выбор правильного радиуса

Больший радиус галтели лучше распределяет напряжение, но требует больше времени и затрат на обработку. Меньший радиус стоит дешевле, но обеспечивает меньшее снятие напряжения. Вот как принять решение:

1. Анализ точек напряжения: Определите области наибольшей нагрузки или вибрации. Используйте простые расчеты или FEA (анализ конечных элементов) в Программное обеспечение CAD если у вас есть инструменты.
2. Баланс прочности и стоимости: Для некритических областей может быть достаточно небольшого радиуса (1–2 мм или 0.04–0.08 дюйма). Для зон критической нагрузки рассмотрите более крупные радиусы (5–10 мм или 0.2–0.4 дюйма), чтобы получить лучшую усталостную долговечность.
3. Проверить наличие инструмента: Радиус скругления должен соответствовать радиусу резания инструмента или превышать его. Если у вас шаровая фреза с радиусом 5 мм, вы не сможете вырезать скругление 3 мм, не оставив гребешка.
4. Учитывайте размер детали и доступ: На мелких деталях очень маленькие галтели трудно обрабатывать и проверять. На крупных деталях слишком большое галтель может изменить посадку детали с сопряженными компонентами.

Указание скруглений в САПР

При добавлении элемента скругления в САПР:

• Четко назовите каждую функцию: Маркируйте объекты по их радиусу и местоположению, например «R5_InnerCorner» или «R2_OuterEdge».
• Группировать похожие углы: Если несколько углов имеют одинаковый радиус, сгруппируйте их в один элемент. Это упрощает обновления.
• Исключения из документов: Если некоторые углы требуют иной обработки (без скругления, с меньшим радиусом), добавьте примечания, чтобы сотрудники цеха их видели.

Информирование о толерантностях

Допуски на скругление влияют на стоимость. Стандартный допуск ±0.2 мм (±0.008 дюйма) часто приемлем для некритических деталей. Для плотных посадок или областей с высоким напряжением может потребоваться ±0.05 мм (±0.002 дюйма) или лучше. Всегда четко указывайте допуски на чертеже или в аннотации к 3D-модели.

Заключение

Обработка скруглений — это мощный метод проектирования, который улучшает как функциональность, так и безопасность пользователя. Понимание разницы между скруглениями и фасками помогает инженерам и конструкторам делать обоснованный выбор.
