Обработка с ЧПУ открыла новые возможности для формовки таких материалов, как стекло. Используя станки с компьютерным управлением, листы стекла можно преобразовать в точные, подробные детали, которые используются в самых разных отраслях.
В этой статье рассматриваются основы обработки стекла на станках с ЧПУ, в том числе принципы ее работы, основные используемые методы, подходящие типы стекла, преимущества и ограничения, а также широкие возможности ее применения.
Можно ли обрабатывать стекло с помощью ЧПУ?
Короткий ответ — да, стекло можно обрабатывать с высокой точностью, используя технологию ЧПУ (числовое программное управление). Станки с ЧПУ используйте запрограммированные инструкции для перемещения режущих инструментов по точным траекториям. Это позволяет резать, сверлить, фрезеровать, гравировать и отделывать стекло с большой точностью.
Инженеры полагаются на эти контролируемые процессы для производства оптических линз, декоративных деталей и промышленных компонентов. При правильных настройках станок с ЧПУ обрабатывает стекло так же, как металлы или пластик, но с особой осторожностью, чтобы не допустить трещин и сколов.

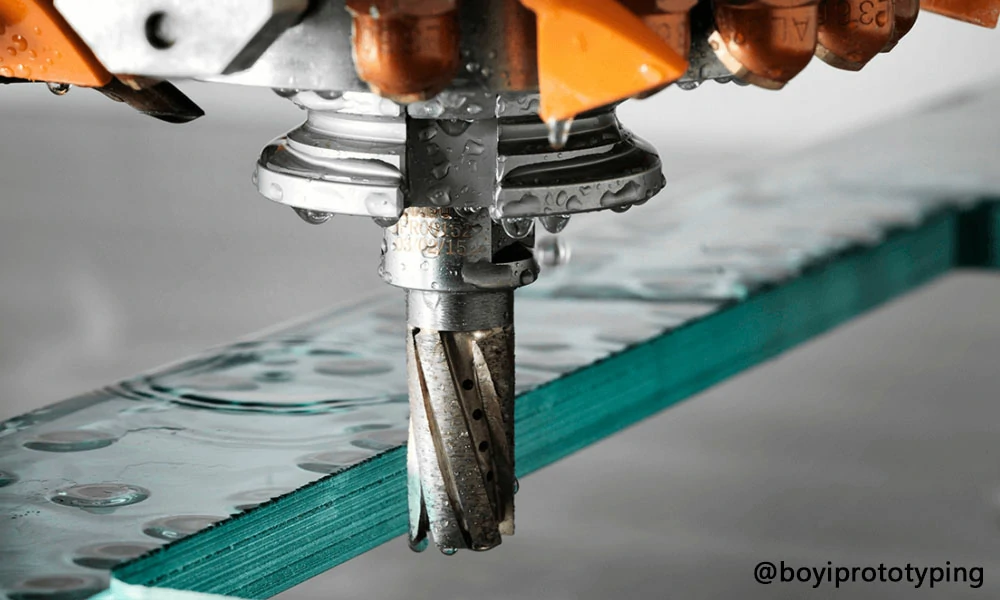

Как работает обработка стекла на станках с ЧПУ?
Процесс начинается с создания цифрового дизайна в Программное обеспечение CAD. Этот дизайн преобразуется в код, который понимают станки с ЧПУ. Затем стеклянная деталь устанавливается на станок, и инструменты следуют программе, чтобы придать стеклу форму, точно соответствующую проекту.
Основные этапы обработки стекла на станках с ЧПУ включают в себя:
Шаг 1: Подготовка дизайна
Каждый проект начинается в программе САПР. Проектировщики создают 2D-чертежи или 3D-модели, которые фиксируют точные размеры и характеристики готовой стеклянной детали. Файл САПР гарантирует, что машина знает, куда двигаться и как быстро резать.
Шаг 2: Настройка машины
Технические специалисты закрепляют стеклянную заготовку на станине станка. Они устанавливают правильные режущие инструменты и устанавливают скорости вращения шпинделя, скорости подачи и потоки охлаждающей жидкости. Технические специалисты также проверяют, чтобы стекло было ровным, чтобы избежать неровной резки.
Шаг 3: Выполнение обработки
Контроллер ЧПУ считывает данные САПР и перемещает режущую головку по запрограммированным траекториям. Машина может фрезеровать пазы, сверлить отверстия или вырезать углубления. Операторы контролируют процесс, чтобы уловить любую вибрацию или признаки напряжения, которые могут привести к растрескиванию стекла.
Шаг 4: Отделка и полировка
После черновой обработки техники переходят на более тонкие шлифовальные круги или полировальные подушечки. Они удаляют следы от инструментов и сглаживают края, чтобы улучшить чистоту и безопасность. Некоторые мастерские добавляют завершающий этап ультразвуковой очистки, чтобы смыть мусор.
Шаг 5: Проверка качества
Инженеры по качеству измеряют готовые стеклянные детали по исходным спецификациям. Они используют штангенциркули, микрометры и оптические компараторы для проверки допусков, обработки поверхности и размещения элементов. Этот шаг гарантирует, что каждый элемент соответствует стандартам производительности.
Распространенные методы, используемые при обработке стекла на станках с ЧПУ
Обработка стекла включает в себя несколько методов, каждый из которых предназначен для различных целей.
Вот наиболее распространенные:
- Фрезерование
- Шлифовальные
- Полировка и притирка
- Проточка канавок и пазов
- Термическое и химическое упрочнение
- Бурение
- Гидроабразивная резка
- Шлифовка и полировка кромок
- Гравированные
- Кражи
- Сверление
Ниже приведены подробные пояснения к каждой части.
Фрезерование
Фрезерование использует вращающиеся фрезы для удаления материала с поверхности стекла. Следуя точным траекториям инструмента, фрезерные станки с ЧПУ могут вырезать пазы, каналы, контуры и сложные трехмерные формы с высокой повторяемостью. Фрезерование идеально подходит, когда вам нужна постоянная глубина и гладкие стенки в таких элементах, как каналы для жидкостей, оптические крепления или декоративные пазы.
Шлифовальные
Шлифовальные использует абразивные круги или ленты для удаления небольших слоев стекла и улучшения поверхностей. Часто используется для подготовки заготовки перед окончательной отделкой — устранения следов пилы или фрезерных гребней. Шлифование может обеспечить жесткие допуски и гладкую плоскостность, что делает его критически важным для оптических плоских поверхностей и прецизионных стеклянных пластин.

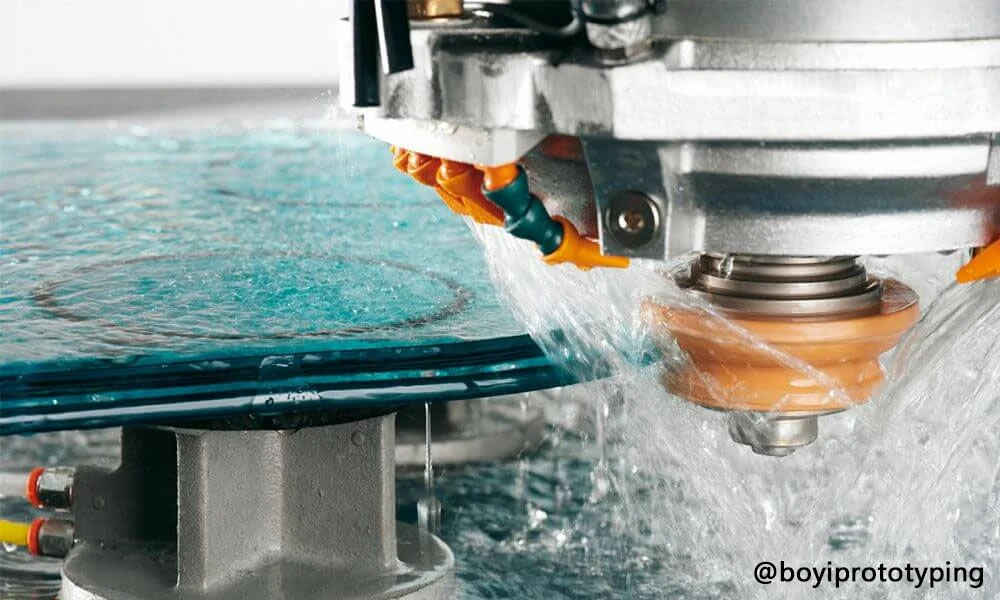

Полировка и притирка
Полировка (с использованием все более мелких абразивов) и притирка (с использованием суспензии и плоской пластины) доводят качество поверхности до микроскопически гладкого уровня. Эти шаги удаляют царапины и подповерхностные повреждения, оставшиеся от более ранней резки или шлифовки. Результатом является оптически прозрачное стекло с превосходной светопропускаемостью — необходимое для линз, зеркал и высококачественных крышек дисплеев.
Проточка канавок и пазов
Пазовые прорезает узкие каналы в стекле, в то время как прорезка создает более широкие полости или вырезы. Канавки часто служат в качестве посадочных мест для уплотнений или элементов выравнивания, а прорези могут содержать электрические компоненты или служить монтажными интерфейсами. Оба требуют тщательного контроля, чтобы предотвратить сколы на краях канавок.
Термическое и химическое упрочнение
Эти постобработочные обработки повышают прочность стекла. Термическое упрочнение (закалка) нагревает стекло, а затем быстро охлаждает его, вызывая поверхностное сжатие, которое препятствует разрушению. Химическое упрочнение замачивает стекло в ванне с расплавленной солью, заменяя небольшие ионы натрия на более крупные ионы калия, чтобы создать закаленный поверхностный слой. Оба процесса помогают хрупким обработанным деталям выдерживать удары и перепады температур.

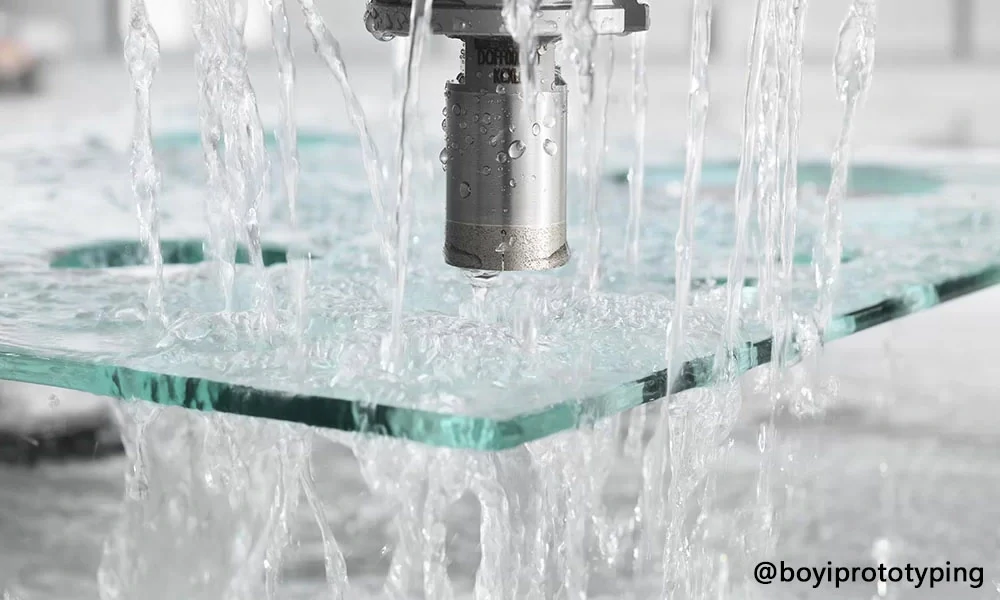

Бурение
Для сверления в стекле используются сверла с алмазным или абразивным покрытием. Сверление с ЧПУ может сделать что угодно от микроотверстий для оптоволокна до более крупных отверстий для сборок. Скорость подачи и поток охлаждающей жидкости тщательно контролируются, чтобы избежать трещин и получить гладкие края без заусенцев.
Гидроабразивная резка
Гидроабразивная резка подает струю воды под высоким давлением, смешанную с мелкими абразивами, чтобы разрезать стекло без термического напряжения. Этот метод холодной резки сохраняет внутренние свойства стекла и оставляет почти готовую кромку. Гидроабразивные станки отлично подходят для резки сложных форм и особенно полезны при наличии термочувствительных покрытий или ламинатов.
Шлифовка и полировка кромок
После формовки или резки необработанные края стекла шлифуются для удаления острых углов, а затем полируются для безопасности и внешнего вида. Профили краев (плоские, скошенные или закругленные) могут быть изготовлены для соответствия требованиям дизайна или эргономики. Гладкие, полированные края особенно важны в потребительских товарах и архитектурном стекле.
Гравированные
Гравировка вырезает тонкие линии или художественные работы на поверхности стекла. Используя алмазный резец или абразивные инструменты для снятия заусенцев, Гравировка с ЧПУ может воспроизводить логотипы, текст или декоративные узоры с точностью до микрона. Этот метод распространен для брендинга, серийной нумерации и декоративной детализации.
Кражи
Карманная обработка удаляет большие площади материала для создания углублений или полостей. Она используется для создания полок для электронных компонентов, размещения уплотнений или прокладок и снижения веса в структурных деталях. Карманная обработка с ЧПУ следует слоистым траекториям инструмента для достижения равномерной глубины и гладкого внутреннего пола.
Сверление
Расточная обработка увеличивает существующие отверстия до точных диаметров и улучшает качество поверхности. После первоначального сверления расточный инструмент уточняет размер и прямолинейность отверстия. Этот процесс имеет решающее значение для таких применений, как прецизионные оптические крепления или механические сборки, где допуски отверстий жесткие.
Если вы рассматриваете обработку стекла с ЧПУ для своего проекта, понимание этих основ поможет вам принимать обоснованные решения и достигать наилучшего результата. Такая компания, как BOYI TECHNOLOGY, наглядно демонстрирует полный процесс обработки стекла с ЧПУ. Связаться с нами для получения расценок на стеклянные детали с ЧПУ.
Готовы к своему проекту?
Попробуйте BOYI TECHNOLOGY прямо сейчас!
Загрузите свои 3D-модели или 2D-чертежи, чтобы получить индивидуальную поддержку
Выбор лучшего метода обработки стекла на станке с ЧПУ
При планировании проекта по обработке стекла на станке с ЧПУ выбор правильного метода обработки зависит от нескольких ключевых факторов: геометрии детали, требуемого допуска, качества поверхности, типа и толщины материала, объема производства и ограничений по стоимости.
- Простые плоские разрезы или отверстия → сверление, гидроабразивная резка
- 3D контуры или карманы → фрезерование, выборка карманов
- Узкие каналы или пазы → прорезка канавок и пазов
- Очень плотно (± 0.01 мм или лучше) → прецизионное фрезерование, расточка, шлифовка
- Умеренная (± 0.05 мм) → стандартная фрезеровка, гидроабразивная резка
- Свободный (± 0.1 мм или более) → гидроабразивная резка, базовое сверление
- Оптическая чистота → полировка и притирка, полировка кромок
- Гладкая, но не оптическая → шлифовка, стандартное фрезерование
- Декоративная текстура или надпись → гравировка
- Тонкие, деликатные листы (< 3 мм) → гидроабразивная резка или очень бережная фрезеровка
- Толстые панели (> 6 мм) → фрезерование алмазным инструментом или гидроабразивная резка
- Химически чувствительное стекло (например, плавленый кварц) → химическое упрочнение плюс легкая механическая обработка
- Единоразовое или мелкосерийное производство → гидроабразивная резка (низкая настройка), сверление, базовое фрезерование
- Средний и высокий объем → многоосевое фрезерование с ЧПУ со сменой инструмента; интегрировать этапы шлифования и полировки
Типы стекла, подходящие для обработки на станках с ЧПУ
Не каждое стекло обладает одинаковыми свойствами. Выбор правильного сорта гарантирует успех:
| Тип стекла | Свойства ключа | общие приложения |
|---|---|---|
| Боросиликатное стекло | Высокая термостойкость; отличная химическая стойкость | Лабораторная посуда; прецизионные оптические компоненты |
| Натриево-кальциевое стекло | Экономически выгодный; легко поддается обработке; более низкая термостойкость | Окна; бутылки; стеклянная посуда общего назначения |
| Плавленый кремнезем | Исключительная оптическая прозрачность; чрезвычайно низкое тепловое расширение | Аэрокосмическая оптика; высокомощные лазерные компоненты |
| Алюмосиликатное стекло | Высокое отношение прочности к весу; хорошая термостойкость | Экраны смартфонов; прочные крышки дисплеев |
| Свинцовое стекло | Высокий показатель преломления; превосходное рассеивание света | Призмы; специальные линзы; декоративные стеклянные изделия |
| Кварцевое стекло | Исключительная чистота; стабилен в экстремальных термических/химических условиях | Обработка полупроводников; системы УФ-освещения |
Ваш выбор зависит от необходимого вам баланса между прочностью, прозрачностью, термостойкостью и стоимостью.
Преимущества использования ЧПУ-обработки стекла
Обработка стекла на станках с ЧПУ имеет множество преимуществ по сравнению с традиционными методами:
- Станки с ЧПУ режут стеклянные детали с жесткими допусками, необходимыми в оптике и электронике.
- Можно создавать сложные формы и подробные узоры, которые трудно вырезать вручную.
- Обработка на станках с ЧПУ позволяет многократно изготавливать идентичные детали, что важно для массового производства.
- Автоматизированная обработка ускоряет производство по сравнению с ручным трудом.
- Точная резка сокращает отходы стекла, экономя затраты и минимизируя воздействие на окружающую среду.
- В результате процесса получаются чистые края, что снижает необходимость в дополнительной отделке.
- Автоматизация снижает риск для оператора, ограничивая прямой контакт с острыми инструментами для резки стекла.
- Станки с ЧПУ могут обрабатывать различные типы и толщины стекла, что делает их пригодными для множества применений.
Несмотря на свои преимущества, обработка стекла на станках с ЧПУ имеет некоторые недостатки:
- Стекло трескается под неравномерным давлением. Даже небольшое смещение или вибрация могут привести к поломке.
- Специализированные станки с ЧПУ и алмазный инструмент требуют значительных капиталовложений.
- Операторам необходима глубокая подготовка как в области программирования ЧПУ, так и в области обработки стекла.
- Приспособления, смена инструментов и пробные запуски увеличивают сроки проекта, особенно для небольших партий.
- Обработка стекла ускоряет износ инструмента, увеличивая затраты на расходные материалы.
Факторы стоимости при обработке стекла на станках с ЧПУ
Стоимость проекта по обработке стекла на станке с ЧПУ зависит от множества факторов:
- Высокоточные многоосевые станки обходятся дороже в приобретении и обслуживании.
- Алмазный или твердосплавный инструмент увеличивает расходы. Специальные биты стоят дополнительно.
- Опытные специалисты по обработке стекла и работе с ЧПУ получают более высокую заработную плату.
- Сложные элементы требуют больше времени на обработку и настройку.
- Экзотические стекла, такие как плавленый кварц или кварц, продаются по более высоким ценам.
- Более крупные заказы разбивают затраты на настройку и программирование на большее количество деталей.
Для стеклянной детали средней сложности размером 100 мм × 100 мм, произведенной партией в 50 штук, можно ожидать себестоимость единицы продукции в диапазоне от 150 до 400 долларов США за деталь в зависимости от точного сочетания вышеуказанных факторов.
Если вам нужна высокая точность или индивидуальные формы, более высокая стоимость часто оправдывает инвестиции. Но для более простых конструкций или небольших партий альтернативные методы, такие как лазерная резка, могут быть более бюджетными.

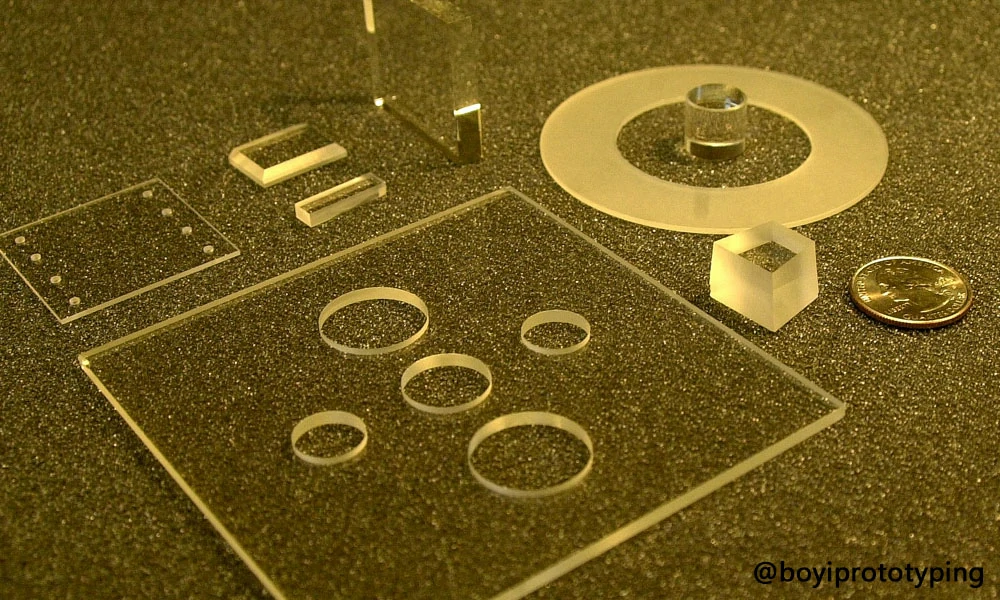

Применение обработки стекла на станках с ЧПУ
Обработка стекла на станках с ЧПУ применяется в самых разных отраслях промышленности благодаря своей точности и универсальности:
- Оптические компоненты (линзы, призмы, фильтры, окна)
- Электроника и бытовые приборы (сенсорные экраны, окна датчиков камер)
- Медицина и биотехнологии (гравированные предметные стекла для микроскопов, микрофлюидные чипы)
- Производство полупроводников (носители пластин, технологические окна)
- Автомобильная промышленность (акценты на приборной панели, лицевая панель комбинации приборов)
- Аэрокосмическая и оборонная промышленность (корпуса датчиков, элементы лазерного наведения)
- Телекоммуникации (волоконно-оптические наконечники, окна сигнальных путей)
- Архитектурный и интерьерный дизайн (фасады по индивидуальному заказу, мебельные вставки)
- Искусство и ювелирные изделия (сложные гравюры, скульптуры свободной формы)
- Прототипирование НИОКР (модели для проверки концепции, индивидуальные испытательные ячейки)
Сравнение обработки на станках с ЧПУ с другими методами изготовления стекла
Вам может быть интересно, чем ЧПУ отличается от лазерной резки или ручной шлифовки:
| Аспект | Обработка CNC | Лазерная резка | Ручное шлифование |
|---|---|---|---|
| Точность | Допуски ±0.01 мм | Допуски ±0.1 мм (с постобработкой) | Допуски ±0.5 мм |
| Многогранность | 3D-формы и внутренние карманы | В основном 2D-резки | Только простые профили |
| Скорость | Быстро для средних и больших тиражей | Очень быстро для однослойной резки | Медленно и трудоемко |
| Разнообразие материалов | Все обычные и специальные очки | Отражающее или тонированное стекло может создавать проблемы | Любое стекло, но результаты непоследовательные |
| Стоимость установки | Высокая начальная настройка | Низкая настройка, но может потребоваться последующая полировка | Никаких затрат на установку, но высокая трудозатратность |
| Чистота поверхности | Плавная, минимальная постобработка | Часто требуется вторичная отделка | Переменная, зависит от оператора |
Используйте это сравнение, чтобы выбрать наилучший подход, отвечающий вашим требованиям к детали.
Начните свой проект по обработке стекла на станке с ЧПУ
Хотите воплотить свой дизайн из стекла в жизнь с точностью и качеством? БОЙИ ТЕХНОЛОГИИ здесь, чтобы помочь. Мы специализируемся на Обработка с ЧПУ специально для стеклянных компонентов — от концепции до конечного продукта. Работаете ли вы с оптическими деталями, электронными корпусами или декоративными элементами, наша команда экспертов и передовое оборудование гарантируют плавные, точные и повторяемые результаты.
- Изготовленные на заказ стеклянные детали
- Жесткие допуски
- Многоотраслевые приложения
- Быстрый поворот
Загрузите файлы САПР сегодня и позвольте BOYI TECHNOLOGY превратить ваши идеи в высокопроизводительные стеклянные компоненты. Наши инженеры готовы рассмотреть ваш проект и предоставить бесплатную, ни к чему не обязывающую смету.
Готовы к своему проекту?
Попробуйте BOYI TECHNOLOGY прямо сейчас!
Загрузите свои 3D-модели или 2D-чертежи, чтобы получить индивидуальную поддержку
Вывод
Обработка на станках с ЧПУ открыла новые двери для работы со стеклом, обеспечивая точность и повторяемость, с которыми ручные методы просто не могут сравниться. Хотя этот процесс имеет свои сложности, особенно хрупкость стекла и стоимость современного оборудования, преимущества значительно перевешивают ограничения для многих приложений.
Если вы планируете проект по обработке стекла, сотрудничество с опытной службой обработки на станках с ЧПУ может гарантировать, что ваши детали будут соответствовать как эстетическим, так и функциональным требованиям — в срок и в рамках бюджета.
Статья написана инженерами из команды BOYI TECHNOLOGY. Фуцюань Чен — профессиональный инженер и технический эксперт с 20-летним опытом работы в сфере быстрого прототипирования, производства металлических и пластиковых деталей.
