Валы двигателей несут мощность, которая заставляет машины двигаться. Они берут энергию от электродвигателя и превращают ее в движение в таких устройствах, как вентиляторы, промышленные насосы и электромобили. Каждый вал двигателя должен соответствовать строгим стандартам размеров и поверхности. Небольшая ошибка может вызвать вибрацию, шум или преждевременный износ.
Это руководство проведет вас через каждый шаг изготовления валов двигателей с помощью обработки на станках с ЧПУ. Вы найдете понятные объяснения типов валов, этапов проектирования, методов обработки, материалов, отделки и проверок качества.
Что такое обработка вала двигателя?
Обработка валов двигателей с ЧПУ относится к процессу формирования металлических стержней в валы, используемые в двигателях с использованием машин с компьютерным управлением. Эти валы отвечают за передачу вращательной энергии от двигателя к другой части системы, такой как колеса, шестерни, вентиляторы или роторы.
Этот процесс касается не только резки металла. Он требует высокого уровня точности, особенно потому, что любое отклонение в размере, форме или отделке поверхности может привести к проблемам с производительностью, вибрации или даже к механическому отказу.
Типичный вал двигателя должен соответствовать жестким допускам, сохранять хорошую балансировку и служить тысячи часов под нагрузкой. Для достижения этих требований требуется ряд методов ЧПУ, таких как точение, фрезерование, сверление и шлифование. Для более сложных геометрий могут использоваться передовые методы, такие как электроэрозионная обработка (EDM).
Как обрабатывать валы двигателей на станках с ЧПУ
Обработка вала двигателя на станке с ЧПУ начинается с жесткой фиксации прутковой заготовки и обнуления осей, затем следует черновая обработка для установления базового диаметра и заплечиков, за которой следует чистовая обработка для обеспечения жестких допусков. Вторичные элементы — шпоночные пазы, шлицы, резьбы или отверстия — вырезаются с использованием приводного инструмента или фрезерования с зондированием в процессе для подтверждения точности. Последний легкий проход или шлифовка на станке с ЧПУ очищают поверхность, а деталь измеряется с помощью прецизионных датчиков и профилометра перед любой термообработкой или покрытием.
Основные методы обработки валов двигателей на станках с ЧПУ
Несколько процессов ЧПУ работают вместе для производства валов двигателя. Каждый метод добавляет уникальную особенность или улучшает деталь:
Фрезерные

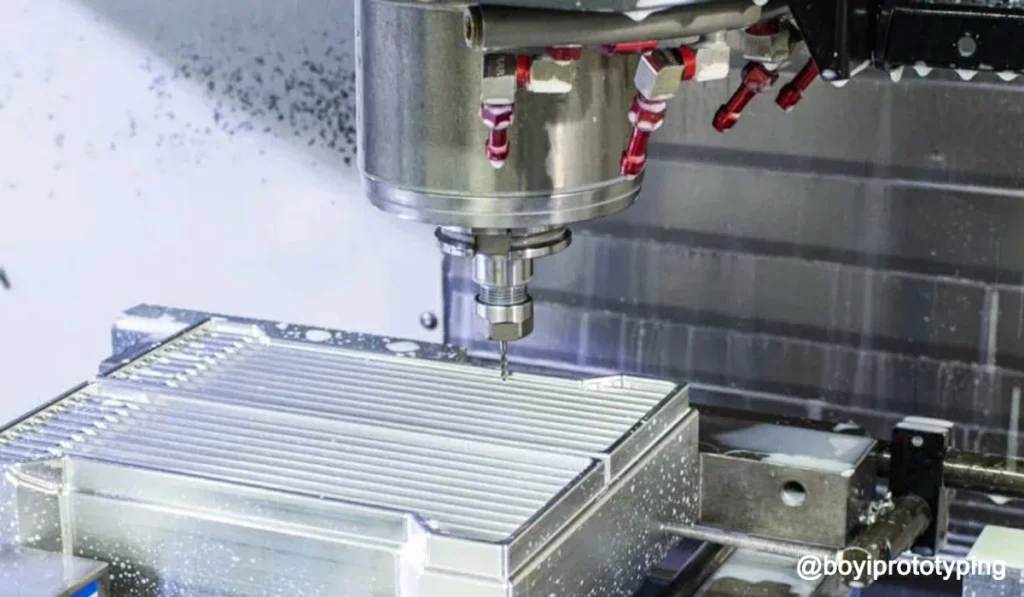

A Фрезерный станок с ЧПУ использует вращающиеся фрезы для вырезания пазов, плоских поверхностей или шпоночных пазов в валу. Станок перемещает вал или фрезу вдоль нескольких осей. Такая гибкость делает фрезерование идеальным для добавления канавок для стопорных колец, монтажных поверхностей для шестерен или плоских областей для передачи крутящего момента. Фрезерование дополняет точение, формируя сложные элементы, которые токарные станки не могут легко создать.
Токарная обработка с ЧПУ

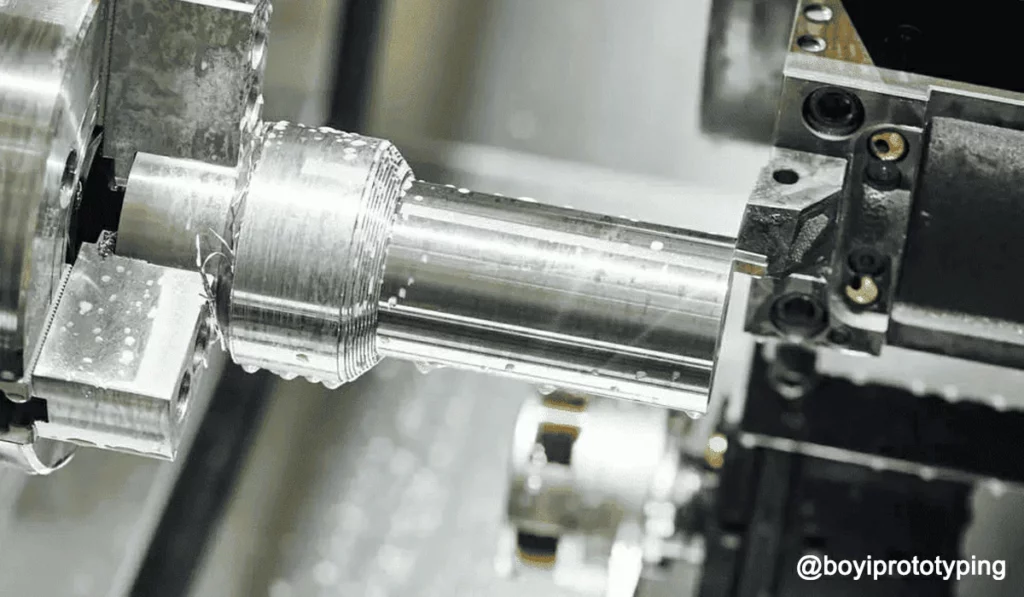

Токарный станок с ЧПУ является наиболее распространенным методом, используемым при изготовлении валов. В этом процессе вал вращается на токарном станке, а режущий инструмент формирует его внешнюю поверхность. Эта технология идеально подходит для создания круглых профилей и ступенчатых диаметров. Она обычно используется для изготовления таких элементов, как гнезда подшипников, заплечики вала и шейки.
Шлифование с чпу
Шлифовальные это процесс отделки, который улучшает гладкость поверхности и размерную точность. Вращающийся абразивный круг удаляет очень небольшое количество материала, чтобы создать идеально гладкую и круглую поверхность.
Сверление с ЧПУ
Сверлильные станки с ЧПУ создают отверстия или каналы по всей длине вала. Эти отверстия могут служить масляными каналами, точками крепления или элементами снижения веса. Буровые работы требуют точного выравнивания и контроля глубины, чтобы избежать несоосности с другими деталями. Сверление с ЧПУ гарантирует, что отверстия остаются концентрическими с осью вала.
Электроэрозионная обработка (EDM)
Электроэрозионная резка удаляет металл, генерируя быстрые электрические искры между электродом и валом. Этот процесс применим к очень твердым материалам или сложным формам, с которыми не справляется традиционная резка. Электроэрозионная резка с проволокой может вырезать узкие радиусы, пазы или сложные контуры без прямого режущего усилия на детали. Производители используют электроэрозионную резку, когда им нужны высокоточные элементы в прочных сплавах.
Не стесняйтесь обращаться к нашей команде для бесплатная цитата, запуск прототипа или техническая консультация по обработке вала двигателя с ЧПУ. Мы с нетерпением ждем возможности помочь вам превратить металл в движение.
Готовы к своему проекту?
Попробуйте BOYI TECHNOLOGY прямо сейчас!
Загрузите свои 3D-модели или 2D-чертежи, чтобы получить индивидуальную поддержку
Тип вала двигателя

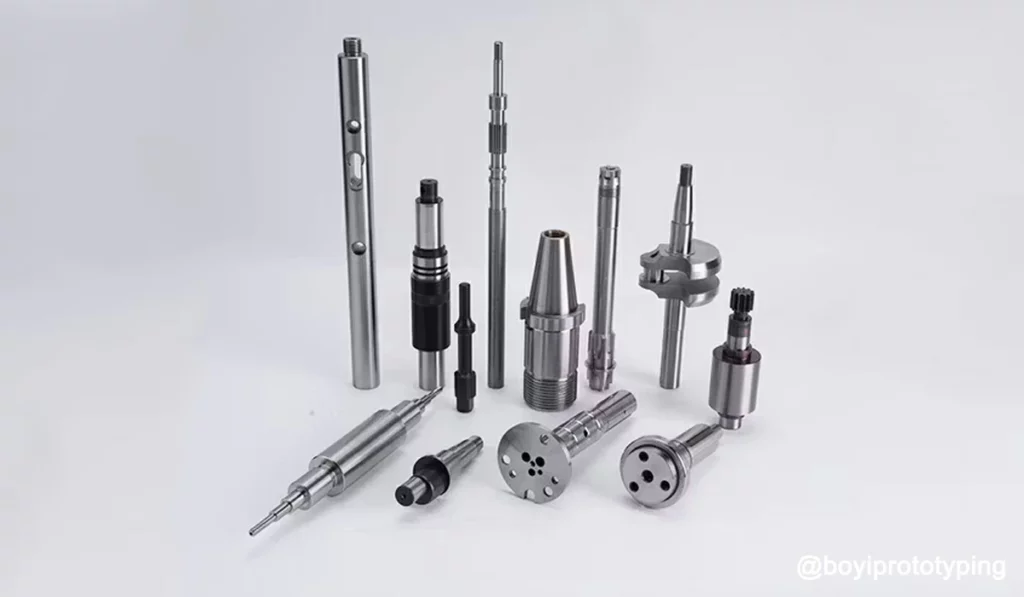

Инженеры создают формы валов, которые соответствуют потребностям каждой машины. Во многих случаях подходит однородный цилиндр. Некоторым валам нужны специальные характеристики, такие как резьба, канавки или конические секции. Обычно люди сортируют валы по следующим типам:
| Тип вала двигателя | Описание | Типичные области применения | |
|---|---|---|---|

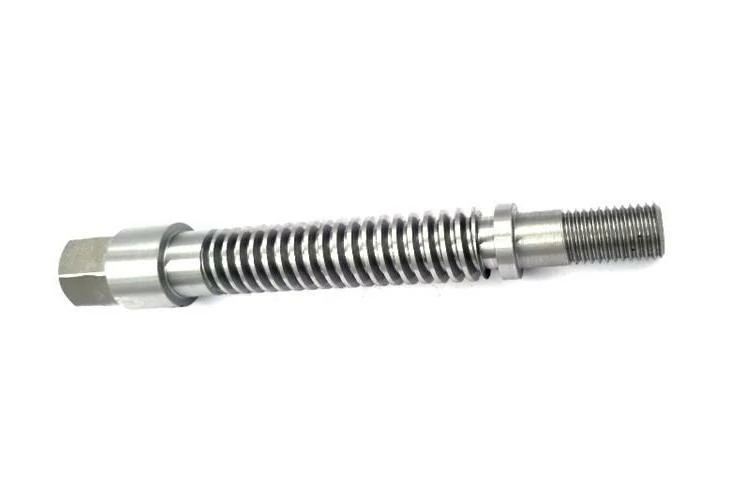

 | Резьбовые валы | Вал с винтовыми канавками (внутренними или внешними) для быстрого крепления и снятия компонентов. | Системы автоматизации, сантехнические двигатели |
 | Шлицевые валы | Вал с несколькими продольными канавками по окружности, которые сопрягаются с соответствующими канавками в шестернях или муфтах для передачи крутящего момента без проскальзывания. | Автомобильные трансмиссии, зубчатые муфты |
 | Полые валы | Трубчатый вал, который снижает вес, сохраняя при этом прочность; внутреннее отверстие может пропускать провода, жидкости или кабели. | Гоночные автомобили, самолеты, медицинские приборы |
 | Валы со шпонкой | Вал с продольной канавкой (шпоночным пазом), в которую вставляется соответствующая «шпонка», что предотвращает проскальзывание и улучшает передачу крутящего момента. | Насосы, конвейеры, тяжелое промышленное оборудование |

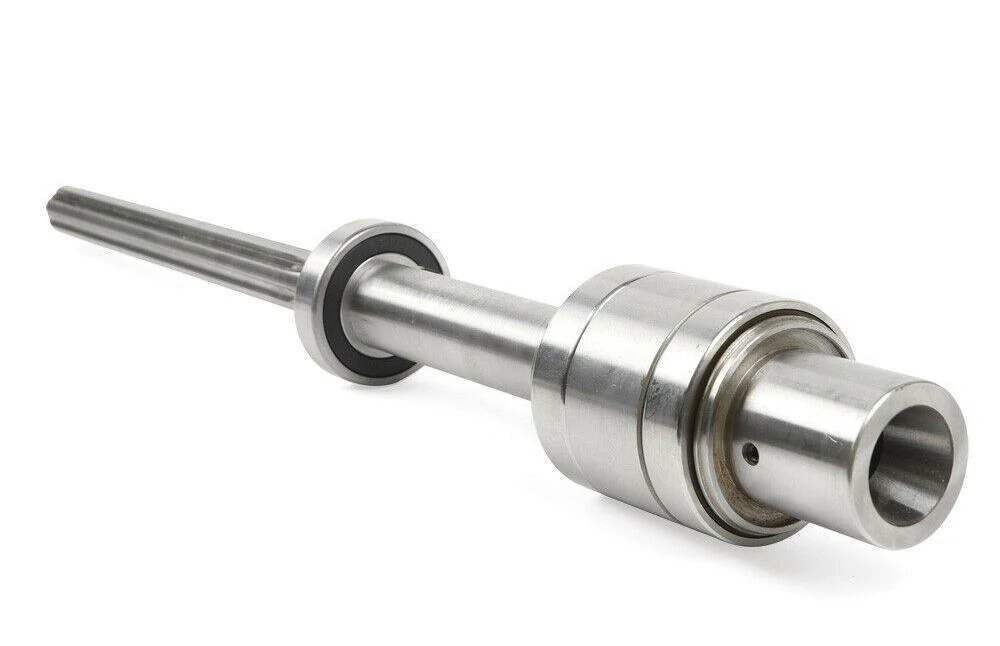

 | Конические валы | Вал, диаметр которого постепенно уменьшается по длине, создавая клиновое соединение, которое фиксирует монтируемые детали без крепежа. | Ступицы колес, машины, требующие плотной посадки |
