Руководство по фрезерованию пазов: типы, процесс, методы и советы

Фрезерование пазов является ключевым процессом в современной обработке, который позволяет создавать пазы и канавки в заготовках с высокой точностью и надежностью. Поскольку отрасли развиваются и требуют более жестких допусков и более чистых финишных покрытий, фрезерование пазов выделяется как важнейший метод в производстве деталей для различных применений — от автомобильных компонентов до аэрокосмических конструкций.

В сегодняшней статье мы обсудим основы фрезерования пазов, рассмотрим различные методы его применения и поделимся практическими советами по улучшению ваших операций по обработке.

Что такое фрезерование пазов?

Фрезерование пазов, иногда называемое фрезерованием канавок, представляет собой процесс, при котором вращающийся режущий инструмент используется для удаления материала с заготовки, образуя узкий, точный канал. Этот канал (или паз) может иметь любую форму или размер в зависимости от конструкции и применения. Этот процесс широко используется в CNC-обработка для создания пазов, имеющих решающее значение для сборки, например, для удержания ключей, направляющих или выравнивания компонентов.

• Определение: Метод, при котором вращающийся резец формирует паз в цельной детали.
• Области применения: Используется в различных отраслях промышленности, включая автомобилестроение, аэрокосмическую промышленность и общее производство.
• Бенефиты: Обеспечивает высокую точность и адаптируется к сложным геометрическим формам.

Процесс фрезерования пазов

Процесс фрезерования пазов начинается с выбора подходящей фрезы на основе размера паза, материала заготовки и геометрии. Затем определяются параметры резки, такие как скорость, скорость подачи и глубина резания, чтобы обеспечить точность и эффективность. Заготовка надежно зажимается для предотвращения перемещения, а фреза устанавливается правильно перед началом обработки.

После установки скорости шпинделя и применения охлаждения процесс фрезерования начинается с того, что инструмент следует запрограммированному пути для достижения желаемых размеров паза и чистоты поверхности. Корректировки могут быть сделаны для оптимизации точности и производительности инструмента. После обработки заготовка проверяется, очищается и заусенцы для соответствия проектным спецификациям.

Виды фрезерования пазов

Методы фрезерования пазов различаются в зависимости от используемой фрезы и желаемого результата. Ниже мы рассмотрим основные типы:

Концевое фрезерование

Концевое фрезерование является, пожалуй, наиболее распространенной формой фрезерования пазов. В этом методе стандартная концевая фреза — инструмент с режущими кромками на конце и по бокам — используется для создания пазов. Этот процесс идеально подходит как для прямых, так и для изогнутых пазов и известен своей гибкостью и надежностью. Он похож на торцевое фрезерование, но фокусируется на создании паза, который закрыт с обоих концов.

Боковое фрезерование

Боковое фрезерование использует резец, который в первую очередь захватывает заготовку сбоку. Этот подход предпочтителен для глубоких или длинных пазов, поскольку он обеспечивает стабильность и может выдерживать более высокие силы резания. Метод обеспечивает высокую точность, особенно при прочной настройке станка.

Фрезерование Т-образных пазов (канавки)

Фрезерование Т-образных пазов или канавок — это специализированная техника, используемая для создания пазов в форме буквы «Т». Такие пазы обычно встречаются в промышленном оборудовании, где компоненты должны быть надежно закреплены. Обычно процесс начинается с обычного вырезания паза, который затем вставляется в специальную фрезу для Т-образных пазов. Эта фреза дорабатывает паз до его окончательной Т-образной формы.

Прорезывание ключей Вудраффа

Прорезка шпонок Woodruff предназначена для создания полукруглых пазов, предназначенных для установки шпонок Woodruff. Эти шпонки имеют решающее значение для фиксации вращающихся деталей на месте. Фреза Woodruff с ее полукруглым профилем эффективно создает шпоночный паз одним погружением.

Банда фрезерование

Фрезерование Gang подразумевает установку нескольких фрез на одну оправку для вырезания нескольких параллельных пазов за один проход. Этот метод очень производительный и особенно полезен для заготовок, требующих серии одинаковых пазов. Однако станок и установка должны быть достаточно прочными, чтобы выдерживать объединенные силы, возникающие в процессе.

Фрезерование слябов

Хотя в некоторых руководствах это обсуждается реже, фрезерование плит (или поверхностное фрезерование) — это еще один метод, при котором внешние кромки фрезы удаляют большие объемы материала. Этот метод лучше всего подходит для подготовки плоской поверхности перед выполнением более подробных операций по прорезке пазов.

Преимущества и недостатки фрезерования пазов

Наши преимущества	Недостатки бонуса без депозита
Упрощает обработку за счет сокращения количества регулировок шпинделя и повышения точности.	Фрезы быстро изнашиваются, особенно при работе с твердыми материалами.
Подходит для обработки цельнолитых оправок, направляющих планок и плоских металлических деталей.	Для некоторых форм и размеров пазов требуются специальные фрезы, что увеличивает затраты на инструмент.
Производит точные пазы с прекрасной отделкой поверхности, прямыми углами и точными размерами.	Генерирует большие, нестабильные микросхемы, требующие эффективного управления микросхемами.
Высокая скорость съема металла обеспечивает более быструю обработку по сравнению с ручными методами.	Накопление тепла в зоне резания требует надежного охлаждения для поддержания срока службы инструмента и качества детали.
Возможность прорезания внутренних и внешних пазов в пластинах, приспособлениях и компонентах.	Во время интенсивных операций по прорезанию пазов может произойти отклонение инструмента.
Превосходная отделка и точность размеров снижают необходимость вторичной обработки.	Подвержен вибрациям, особенно при обработке глубоких пазов или твердых материалов.
Программирование с ЧПУ обеспечивает бесконечное количество конфигураций пазов с быстрой сменой траектории инструмента.	Высокие радиальные силы, возникающие при непрерывном резании, могут ухудшить устойчивость при глубоких резах.
Обеспечивает интеграцию деталей путем замены таких компонентов, как ключи, штифты и винты.	/
Гибкий процесс, подходящий для создания различных конфигураций слотов.	/

Лучшие практики для эффективного фрезерования пазов

Достижение хорошего качества и длительного срока службы инструмента при фрезеровании пазов требует внимания к нескольким ключевым практикам. Ниже приведены некоторые советы, которые помогут обеспечить плавность и эффективность процесса обработки.

Плавный спуск по наклонной плоскости

Вместо того, чтобы сразу врезать фрезу в материал, предпочтительнее постепенное погружение. Этот метод помогает распределить нагрузку резания более равномерно, снижая риск удара и вибрации инструмента. Плавный наклон (обычно около 45 градусов, хотя для более глубоких материалов может потребоваться регулировка) позволяет инструменту плавно входить в зацепление с заготовкой.

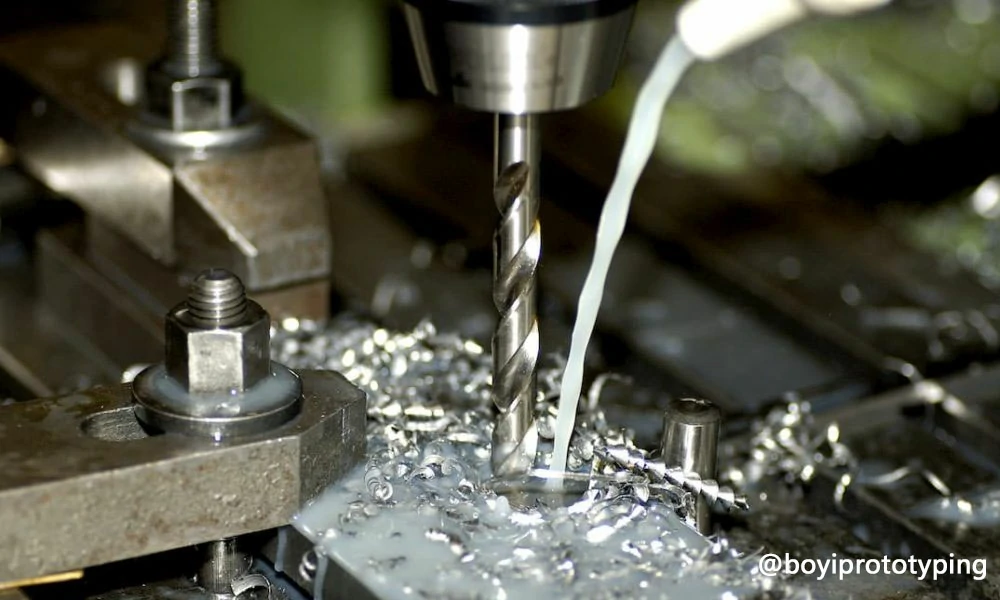

Эффективная эвакуация стружки

Поскольку пазы часто закрыты с одного конца, важно иметь надлежащий план удаления стружки из зоны резания. Засоренная стружка может повлиять на качество поверхности и даже повредить инструмент. Стратегии включают:

• Несколько проходов: Прорезание паза за два или более проходов обеспечивает удаление стружки.
• Специальные резаки: Инструменты, оснащенные стружколомом, производят более мелкую и легко удаляемую стружку.
• Охлаждающая жидкость или воздушные струи: Использование системы охлаждения или сжатого воздуха позволяет эффективно удалять стружку из рабочей зоны.

Поддержание постоянной нагрузки на шпиндель

Постоянная нагрузка на шпиндель имеет решающее значение для плавного процесса фрезерования. Всегда должен быть хотя бы один зуб фрезы в контакте с заготовкой. Внезапные перерывы в резке не только ухудшают качество поверхности, но и могут привести к увеличению вибраций. Постоянный контакт помогает поддерживать баланс сил, тем самым продлевая срок службы инструмента и станка.

Выбор попутного фрезерования

Попутное фрезерование (также известное как попутное фрезерование) часто является предпочтительным методом, поскольку оно обычно обеспечивает более чистую отделку и лучшую эвакуацию стружки. Однако выбор между попутным и восходящим фрезерованием (обычным фрезерованием) следует делать на основе жесткости вашего станка и конкретного материала, который вы режете.

Использование фрез большего диаметра

При фрезеровании глубоких или узких каналов устойчивость фрезы имеет первостепенное значение. Фрезы большего диаметра обеспечивают большую прочность и с меньшей вероятностью будут гнуться или ломаться под большими нагрузками. Даже если конструкция требует узкой прорези, выбор инструмента с прочной конструкцией может улучшить производительность. В ситуациях, когда большая фреза не может быть использована из-за ограничений прорези, операторы должны сбалансировать доступные варианты и соответствующим образом оптимизировать настройку.

Балансировка скорости подачи

Скорость подачи — скорость, с которой резец движется по материалу — еще один критический фактор. Слишком высокая скорость подачи может привести к перегреву или поломке инструмента, а слишком низкая — к снижению производительности. Для нахождения оптимальной скорости, которая обеспечивает как эффективность, так и хорошую отделку поверхности, необходимы тщательные расчеты и испытания.

Сводная таблица: лучшие практики фрезерования пазов

Практика	Описание	Преимущества
Вход с рампой	Постепенное врезание инструмента в заготовку вместо резкого погружения	Снижает удары, вибрации и износ инструмента
Эвакуация стружки	Использование нескольких проходов, стружколомов, охлаждающей жидкости или сжатого воздуха	Обеспечивает чистоту зоны резания и продлевает срок службы инструмента
Постоянная нагрузка на шпиндель	Постоянное включение хотя бы одного зуба фрезы	Предотвращает дефекты поверхности и сохраняет баланс
Попутное фрезерование	Резка с перемещением инструмента в том же направлении, что и подача	Обеспечивает более гладкие поверхности и лучшее удаление стружки
Большие диаметры фрез	Выбор инструментов большего диаметра для повышения устойчивости в глубоких или узких пазах	Минимизирует прогиб и улучшает производительность
Сбалансированные скорости подачи	Нахождение правильной скорости движения инструмента по материалу	Улучшает качество поверхности и общую эффективность

Стратегии траектории инструмента при фрезеровании пазов

Способ перемещения инструмента через материал — его траектория — играет важную роль в успешности процесса фрезерования. Вот три основных метода траектории:

Традиционное фрезерование (встречное фрезерование)

Обычное фрезерование, или попеременное фрезерование, включает в себя вращение фрезы против направления подачи. Это простой метод, при котором фреза постепенно увеличивает свое взаимодействие с материалом по мере своего движения. Хотя он прост в программировании и эффективен для черновой резки, он не всегда может обеспечить наилучшую отделку поверхности и может генерировать больше тепла.

Трохоидальное фрезерование

Трохоидальное фрезерование использует круговое линейное движение, при котором инструмент следует по петлевой траектории, а не по прямой. Этот метод позволяет использовать высокие скорости подачи, сохраняя при этом низкие силы резания. К преимуществам относятся улучшенное охлаждение инструмента, снижение вибраций и лучшая эвакуация стружки. Однако программирование и выбор инструмента для трохоидальных траекторий сложнее, чем для обычных методов.

Техника погружения

Метод врезания подразумевает резку паза с использованием в основном вертикальных, осевых движений. Это особенно полезно для глубоких пазов или когда материал особенно трудно поддается обработке. Врезание минимизирует боковые силы и вибрации, но может оставить грубую отделку на стенках паза, часто требуя последующего прохода с использованием другого метода для сглаживания поверхности.

Сравнение методов траектории инструмента

Чтобы лучше понять различия между этими методами, рассмотрим следующий список:

• Обычное фрезерование:
  • Плюсы: Простой, широко используемый и легкий в программировании.
  • Минусы: Может привести к повышенному выделению тепла и ухудшению качества поверхности.
• Трохоидальное фрезерование:
  • Плюсы: Меньшие силы резания, превосходное удаление стружки и более холодная работа инструмента.
  • Минусы: Требует более сложного программирования и выбора инструментов.
• Техника погружения:
  • Плюсы: Снижает боковые силы, идеально подходит для глубоких резов и сводит к минимуму прогиб.
  • Минусы: Может привести к образованию шероховатой поверхности, требующей дополнительной отделки.

Каждая технология имеет свое место в зависимости от материала заготовки, геометрии паза и возможностей станка.

Заключение

Фрезерование пазов является важным процессом в мире обработки, который помогает создавать точные пазы и канавки, необходимые для многих сборочных и структурных применений. Понимая различные виды фрезерования— от торцевого и бокового фрезерования до специализированных методов, таких как прорезание Т-образных пазов и шпоночных пазов Вудраффа — вы можете выбрать правильный подход для своего проекта.

At БОЙИ ТЕХНОЛОГИИ, мы лидируем в Услуги быстрого прототипирования с ЧПУ. Благодаря моему современному оборудованию с ЧПУ мы предлагаем профессиональные услуги Услуги фрезерования с ЧПУ—включая прецизионное фрезерование пазов. Независимо от сложности вашего проекта или количества требуемых единиц, я стремлюсь успешно и экономически эффективно воплотить ваши дизайнерские идеи в жизнь.
