Когда инженеры проектируют детали, а машинисты их производят, им часто требуется особый вид отверстия, которое удерживает крепеж, чтобы головка хорошо сидела на поверхности или под ней. Две наиболее распространенные особенности отверстия, которые позволяют достичь этого, — это цековка и цанга. Тем не менее, каждая особенность отвечает на разные инженерные вопросы:
Spotface: «Как создать ровное, плоское место на неровной или шероховатой поверхности для головки крепежа?»
Цековка: «Как скрыть головку крепежа под поверхностью детали, чтобы избежать помех?»
В этой статье дается четкое определение цековочных отверстий и отверстий под цековку, сравниваются их характеристики, объясняется их использование в инженерных чертежах и дается представление о процессах их обработки.

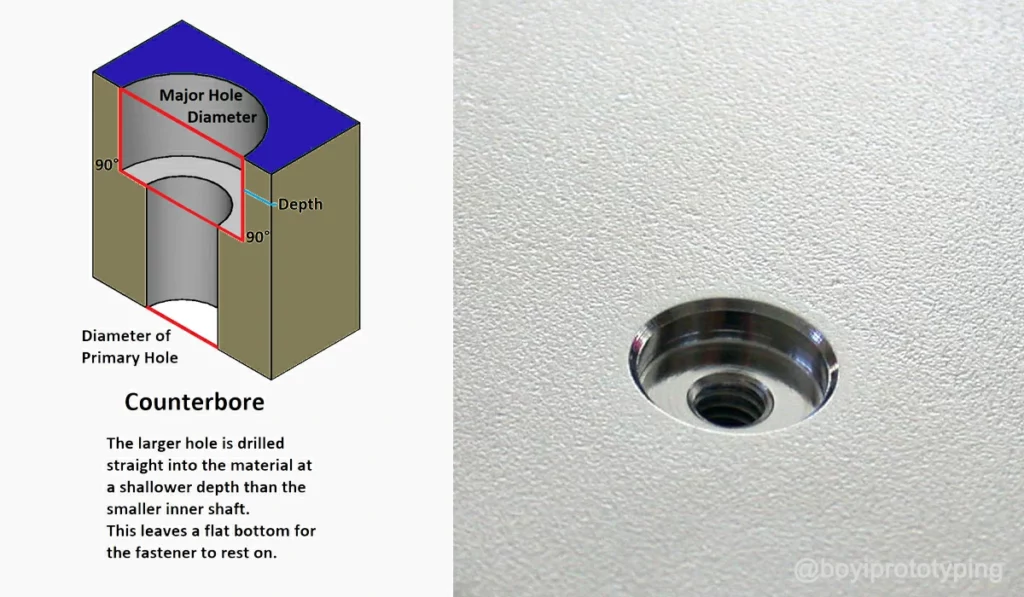

Что такое отверстие с цековкой?
Отверстие с зенковкой состоит из двух коаксиальных цилиндрических элементов. Во-первых, меньшее пилотное отверстие вмещает вал крепежа. Во-вторых, большее цилиндрическое углубление находится прямо над пилотным отверстием, создавая полость с плоским дном, достаточно глубокую, чтобы вместить головку крепежа. Такая конструкция гарантирует, что крепеж будет располагаться заподлицо с поверхностью заготовки или ниже нее.
Назначение цековки
Основная цель зенкованного отверстия — скрыть головку крепежа и не допустить выступания какой-либо ее части над поверхностью. Это важно, когда:
- Сборочные ограничения требуют точного сопряжения деталей без помех.
- Эстетические соображения требуют гладкой внешней поверхности без видимых головок крепежей.
- Безопасность или функциональность требуют, чтобы движущиеся части или смежные компоненты не цеплялись за открытые головки крепежных элементов.
Например, в электрических розетках зенковка вокруг крепежного винта не позволяет головке винта блокировать путь вставки вилки.

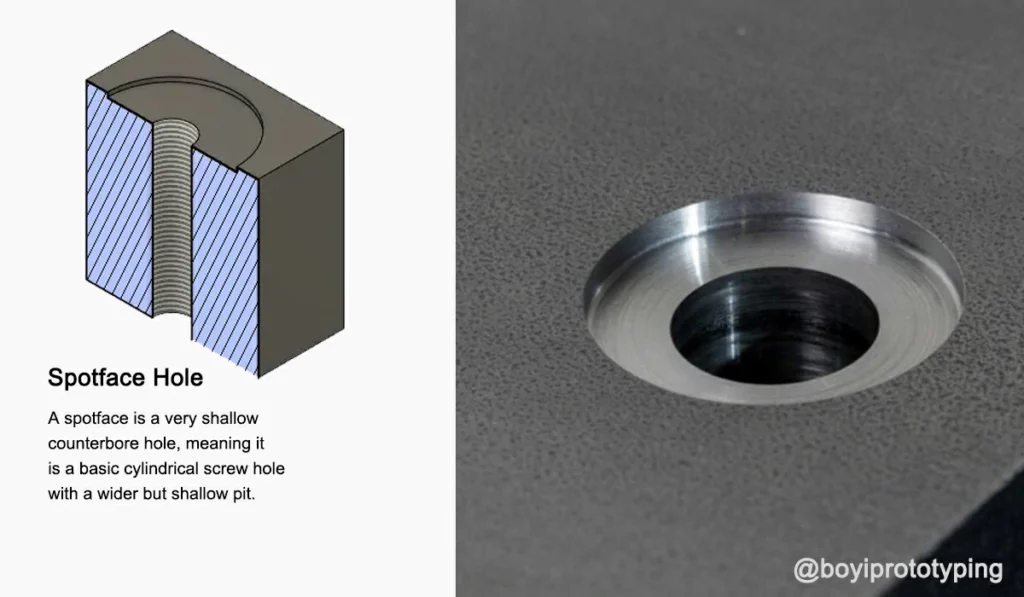

Что такое точечное отверстие?
Отверстие под цековку также начинается с пилотного отверстия и включает в себя плоскодонную выемку над ним. Однако глубина выемки минимальна — ровно настолько, чтобы создать ровную посадочную поверхность для головки крепежа. В отличие от цековок, цековки не полностью скрывают крепеж; вместо этого они обеспечивают равномерное расположение головки на заготовке.
Цель Spotface
Отверстия под цоколь служат для:
- Обеспечьте ровную, гладкую монтажную поверхность на неровной или шероховатой поверхности, например, на отливках или поковках.
- Убедитесь, что угловые крепежные элементы полностью соприкасаются с посадочной поверхностью.
- Поддерживайте постоянное давление зажима, предотвращая концентрацию напряжений в крепеже.
Например, если требуется закрепить отлитую в грубом состоянии поверхность, то цанговый упор гарантирует равномерный контакт головки с материалом, что снижает риск ослабления.

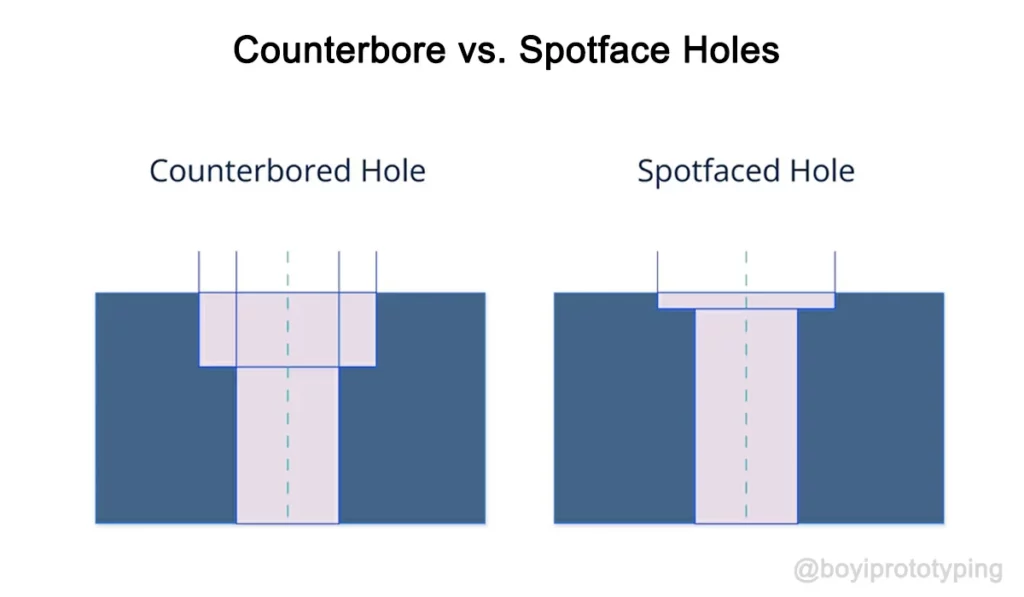

Сравнение лицом к лицу: зенковка против Spotface
Ниже приведен краткий обзор основных отличий между цековками и цековками:
| Характеристика | Цековка | Spotface |
|---|---|---|
| Основная функция | Полностью утопленная головка крепежа | Выровняйте неровные поверхности для сидения |
| Типичная глубина | ≥ высота головки крепежа | Минимальная (0.5–2 мм) |
| Допуск диаметра | ±0.05 мм (отделка) | ± 0.1 мм |
| Допуск на глубину | +0.02/–0 мм (финиш) | +0.05/–0 мм |
| Рисунок Символа | ⌴ | ⌴ СФ |
| Чистота поверхности | Ra 3.2 мкм (внизу) | Ra 1.6 мкм (внизу) |
| Типичное применение | Монтаж заподлицо, эстетические требования | Плоское седло на неровных/изогнутых поверхностях |
| Общие инструменты | Цековки, расточные головки | Фрезы для торцевания, концевые фрезы |
Символы инженерных чертежей
Для обозначения цековок и посадочных мест на технических чертежах проектировщики используют стандартизированные символы.
| Особенность | Символ | Общий формат выноски |
|---|---|---|
| Цековка | ⌴ | ⌀ 10 ⌴ ⌀ 20 × 5 |
| Spotface | SF внутри квадрата ⌴ | ⌀ 12 ⌴ SF ⌀ 25 × 1 |
- Размер пилотного отверстия указывается первым и часто указывается под символом элемента.
- Далее следует диаметр углубления, обозначенный символом диаметра (⌀).
- Глубина углубления указывается после знака «×».
- Идентификатор (SF для spotface) размещается внутри квадратного символа или рядом с ним.
Если отверстие сквозное, на чертеже можно не указывать глубину пилотного отверстия, но необходимо указать глубину цековки или цековки.
Процесс обработки
Как цековка, так и цековка обычно начинаются с направляющего отверстия, за которым следует вторичный этап обработки для создания верхней выемки.
- Просверлите пилотное отверстие: Это делается с помощью стандартного сверла.
- Обработайте углубление:
- Для зенковки используется более крупная концевая фреза или зенковочный инструмент.
- Для обработки цеков применяется специализированная цековочная фреза или тот же инструмент, но с меньшей глубиной.
В обоих случаях инструмент должен оставаться идеально выровненным с пилотным отверстием. Если он наклоняется или смещается, углубление становится неровным, что может повлиять на посадку крепежа или вызвать механическую поломку.
Если вы ищете качественные услуги механообработки—включая особенности цековки и цанги—БОЙИ ТЕХНОЛОГИИ предлагает прецизионную обработку на станках с ЧПУ, адаптированную под ваши проектные потребности.
Готовы к своему проекту?
Попробуйте BOYI TECHNOLOGY прямо сейчас!
Загрузите свои 3D-модели или 2D-чертежи, чтобы получить индивидуальную поддержку
Требования к отделке поверхности
Цокольные поверхности обычно требуют более тонкой обработки поверхности, чем цековки, поскольку небольшой дефект может привести к неравномерному давлению зажима. Инженеры часто указывают:
- Отделка Spotface: Ra 0.8–1.6 мкм для литых или шероховатых поверхностей.
- Отделка цековки: Ra 3.2 мкм приемлемо на боковых стенках; Ra 1.6 мкм на плоском дне.
Указание отделки в примечаниях к чертежу или в виде отдельного символа (например, «⌵ 1.6») позволяет операторам знать, где следует применять дополнительные проходы или ручную отделку.
Сравнение глубины
Ясный способ различения этих двух особенностей лежит в их глубине:
| Особенность | Типичный диапазон глубины | Цель глубины |
|---|---|---|
| Цековка | Равен или больше высоты головы (например, 3–10 мм) | Полностью скройте или поместите головку застежки под поверхность. |
| Spotface | Достаточно, чтобы выровнять поверхность (например, 0.5–3 мм) | Устраните неровности поверхности и головку крепежа сиденья. |
- Рекомендации по глубине цековки
- Информацию о высоте головки см. в таблицах производителей крепежных изделий.
- Добавьте зазор (≈0.1 мм), чтобы избежать помех.
- Рекомендации по глубине Spotface
- Измерьте шероховатость поверхности или высоту отливки.
- Для сохранения прочности материала глубина должна быть минимальной.
Геометрия и форма отверстия
Как цековка, так и цековка представляют собой два цилиндрических отверстия, но они различаются по глубине и точности обработки каждой детали.
- Пилотное отверстие: Это меньшее отверстие, которое проходит насквозь (или на определенную глубину). Оно удерживает стержень крепежа.
- Встраиваемая функция: Это более широкая верхняя часть. Для цековки она обычно глубокая и широкая. Для цековки она неглубокая и может быть схожей по диаметру, но не по глубине.
В обоих случаях обрабатывающий инструмент должен создавать плоское дно. Стандартные сверла имеют наклонный кончик, поэтому расточной инструмент или концевая фреза используется для достижения плоской формы.
Различия в инструментах
Хотя цековки и зенковки можно выполнять с помощью схожих инструментов, некоторые фрезы специально предназначены для одной или другой операции.
- Инструменты для зенковки: Часто выглядят как развертки или торцевые фрезы с длинными режущими кромками. Разработаны для более глубоких резов и лучшего удаления стружки.
- Инструменты Spotface: Более короткие режущие кромки. Часто используется с направляющим штифтом, чтобы направлять инструмент и поддерживать выравнивание.
При обработке на станках с ЧПУ траектории движения инструмента для обоих типов можно программировать с точностью. Однако ручная обработка может потребовать особой осторожности при контроле глубины и выравнивания. Однако при ручной обработке особенно важно выбрать правильный инструмент и поддерживать выравнивание с пилотным отверстием.
Приложения и когда их использовать
Оба типа отверстий широко используются в механических узлах, но у каждого есть определенная ниша, где он работает лучше всего.
- Используйте зенковку, когда:
- Головка застежки должна быть полностью скрыта.
- Крепеж должен быть установлен заподлицо с сопрягаемой поверхностью.
- При окончательной сборке существует риск зацепления или проблемы с зазорами.
- Эстетическая отделка является приоритетом (например, потребительские товары, мебель).
- Используйте Spotface, когда:
- Поверхность детали шероховатая или неровная (например, отливки, поковки).
- Крепежные элементы входят под небольшим углом, в противном случае сиденье необходимо отрегулировать.
- Вам понадобится только углубление, достаточное для выравнивания головки без лишних отходов материала.
Часто конструкторы объединяют обе операции на детали, которая имеет смешанные потребности. Например, кронштейн для ноги может иметь зенковку для домкратного винта и посадочное место в другом месте для крепежных винтов на грубо отлитой подкладке.
Другие связанные типы отверстий при обработке
Помимо цековок и зенковок инженеры и машинисты часто работают с:
- Сквозные отверстия: пройдите сквозь материал насквозь.
- Глухие отверстия: Остановитесь на определенной глубине.
- Отверстия с зенковкой: имеют наклонное отверстие для конических головок крепежа.
- Простые отверстия: стандартные цилиндрические отверстия без какой-либо дополнительной формы.
- Конические отверстия: более широкие на одном конце, обычно используются с коническими штифтами или инструментами.
Понимание различных типов отверстий необходимо для проектирования надежных и высокопроизводительных деталей.
Заключение
Хотя они могут показаться похожими, отверстия с цековкой и посадочным местом служат разным целям в механическом проектировании. Цековка глубже и скрывает головку крепежа под поверхностью. Цековина неглубокая и служит только для выравнивания поверхности под крепежом.
Выбор правильного типа отверстия имеет решающее значение для прочности, функциональности и внешнего вида готовой детали. Изучая различия в форме, глубине, символах и приложениях, конструкторы и машинисты могут обеспечить лучшую производительность и меньше ошибок в производстве.
BOYI TECHNOLOGY — ваш надежный партнер в области точности Обработка с ЧПУ. Если у вас есть нестандартная деталь, требующая цековки или цоколя, напишите нам сегодня для получения экспертной помощи и быстрой сметы.
Готовы к своему проекту?
Попробуйте BOYI TECHNOLOGY прямо сейчас!
Загрузите свои 3D-модели или 2D-чертежи, чтобы получить индивидуальную поддержку
FAQ
В большинстве программ САПР выберите элемент отверстия и отметьте «Spotface» или «Shallow counterbore». Затем введите диаметр и глубину углубления. Модель покажет форму направляющей фрезы.
Для критических узлов допуск глубины +0.02 мм/–0 мм гарантирует, что головка крепежа не будет выступать. Если зазор менее критичен, то может быть достаточным допуск ±0.05 мм.
