Обработка резьбы при изготовлении деталей: процессы и типы

Резьба обеспечивает надежное соединение двух компонентов по разумной цене. Пока инженеры и производители полагаются на винты, гайки и болты для соединения компонентов, резьба останется фундаментальной особенностью. Она служит для многих целей, включая крепежи, фитинги и соединители. Прежде чем выбрать лучшую резьбу для проекта, вы должны понять, что означает обработка резьбы, узнать основные типы резьбы.

Что такое обработка резьбы в производстве?

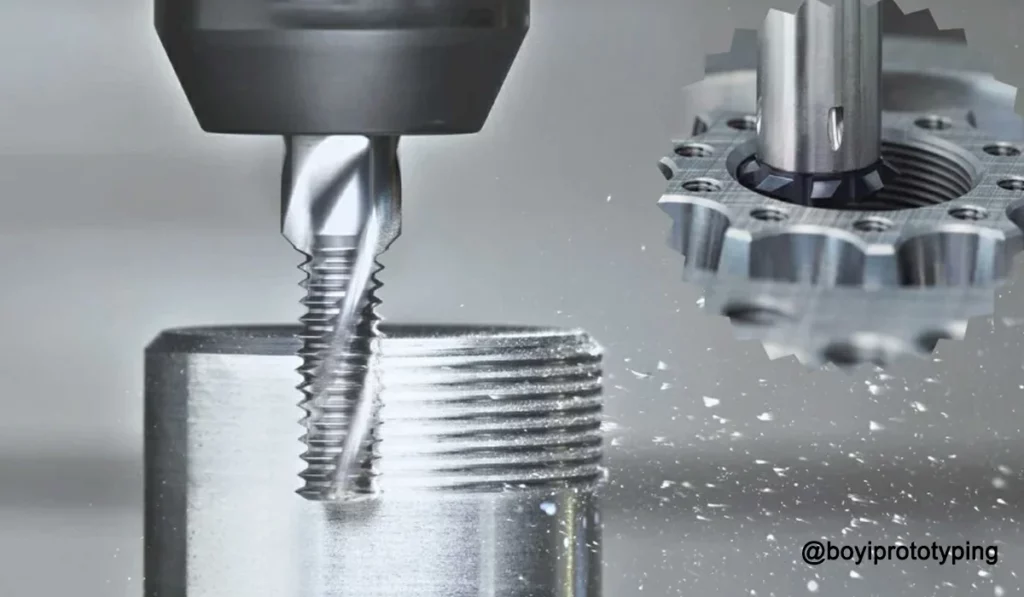

Обработка резьбы — это субтрактивный метод производства, используемый для создания спиральных канавок, известных как резьбы, на внутренней или внешней поверхности детали. Производители используют специальные инструменты или Станки с ЧПУ для формирования резьбы как на внутренней (внутренней), так и на внешней (наружной) поверхности деталей.

Проще говоря, резьбовая обработка позволяет двум деталям свинчиваться вместе, образуя соответствующие канавки. Эти канавки могут быть либо внутри отверстия (внутренняя резьба), либо вокруг вала (внешняя резьба). Форма, размер и шаг резьбы определяют, насколько плотно или свободно детали прилегают друг к другу. В центр ЧПУодноточечный инструмент или метчик вращается и движется одновременно, нарезая резьбу.

Ключевые параметры потока и их значение

Прежде чем углубляться в методы изготовления нитей, полезно понять основные элементы нити. Эти характеристики определяют функцию и производительность конечного компонента:

• Гребень: Верхний край нити — самая высокая точка.
• Корень: Самая нижняя часть нити — долина между гребнями.
• фланговый: Наклонная поверхность, соединяющая гребень с корнем.
• Pitch: Расстояние от одной нити до другой, измеренное параллельно оси.
• Угол спирали: Угол, образованный между траекторией резьбы и центральной осью цилиндра или конуса.

Указав эти параметры в программе САПР или ЧПУ и сопоставив их с правильным инструментом, вы гарантируете, что резьба будет соответствовать функциональным требованиям и пройдет проверку качества.

Распространенные типы нитей

Нити бывают разных стилей, каждый из которых подходит для определенных задач. На самом простом уровне они делятся на внешние (мужские) и внутренние (женские) нити. Кроме того, стандарты и специальные формы расширяют ваш выбор.

Внутренняя резьба (внутренняя)

Внутренняя резьба находится внутри отверстия. Чаще всего вы найдете их на гайках, резьбовых отверстиях или в фитингах. Механики нарезают внутреннюю резьбу метчиками или одноточечными резьбонарезными инструментами на станках с ЧПУ. Они выбирают ручные метчики для небольших партий и машинные метчики для более высокой точности или объема.

• Ручной кран: Набор инструментов из трех частей — конический, пробковый и донный метчики — обеспечивает прогрессивную резку.
• Машинный Метчик: Этот метчик, установленный в шпинделе, вращается и продвигается с фиксированным шагом, соответствующим шагу резьбы.

Внутренние резьбы требуют чистого диаметра отверстия перед нарезанием. Механики используют спиральное сверло, размер которого соответствует «диаметру сердцевины» (большой диаметр минус шаг), чтобы просверлить отверстие. Они добавляют фаску с зенкер перед тем, как наносить удары, чтобы инструмент начал ровно работать.

Внешняя резьба (наружная)

Внешняя резьба формируется на внешней стороне вала или заготовки. Токарная обработка с помощью резьбонарезного инструмента обычно создает такую ​​наружную резьбу. Этот тип резьбы встречается на болтах, шпильках и винтах. Нарезать внешнюю резьбу можно следующим образом:

• Одноточечная токарная обработка: токарный станок или токарный центр с ЧПУ направляет одноточечный режущий инструмент вдоль заготовки, чтобы сформировать каждый выступ резьбы.
• Высечки: Ручная круглая или шестигранная плашка нажимает на выточенный стержень. Канавки плашки нарезают профиль резьбы, когда вы поворачиваете ее вручную или с помощью гаечного ключа.

Внешняя резьба с помощью токарного станка обеспечивает жесткие допуски и индивидуальные профили. Ручная резьба с плашками хорошо подходит для простых деталей или ремонта в полевых условиях.

Стандартная серия резьбы

• Метрическая (ИСО): Широко используется во всем мире; определяется шагом в миллиметрах (например, M6×1.0).
• Унифицированный (UNC/UNF): Распространено в Северной Америке; грубая (UNC) для быстрой сборки, мелкая (UNF) для более прочного сцепления.
• Трубная резьба (NPT, BSP): Конические формы для герметизирующих жидкостей.
• Трапециевидный (Acme, трапециевидный ISO): Ходовые винты, требующие прочности и малого люфта.
• Квадратные нити: Очень эффективная передача мощности, но ее сложнее обрабатывать.

Выбор правильной серии и шага обеспечивает баланс между простотой сборки, прочностью и стоимостью производства.

Просмотр Таблица размеров резьбы (дюйм/мм) БОЙИ ТЕХНОЛОГИИ

Методы обработки резьбы на станках с ЧПУ

Станки с ЧПУ предлагают автоматизированные решения для ускорения производства резьбы с высокой точностью. Вот четыре распространенных метода нарезания резьбы с ЧПУ:

Нажатие

Нарезание резьбы с ЧПУ использует жесткие головки для нарезания резьбы или специализированные шпиндели, которые синхронизируют вращение и подачу по оси Z. Мастерские предпочитают этот метод за его скорость и низкую стоимость для внутренних резьб диаметром менее 20 мм. Простая оснастка и минимальное время настройки делают нарезание резьбы идеальным для отверстий с умеренными требованиями к точности позиционирования.

Резьбовое фрезерование

Фрезерование резьбы с ЧПУ использует вращающуюся фрезу, движущуюся по винтовой траектории. Токарный станок или фрезерный центр интерполирует оси X, Y и Z для отслеживания формы резьбы. Резьбофрезерование подходит для больших отверстий, экзотических материалов и глухих отверстий — условий, где важен контроль стружки. Один и тот же резец может производить как левую, так и правую резьбу и несколько шагов, корректируя программирование траектории.

цеха с ЧПУ выберите этот метод для:

• Сложные формы резьбы
• Отверстия большого диаметра (>20 мм)
• Глухие отверстия, где отвод стружки имеет решающее значение

Этот процесс обеспечивает превосходную точность и чистоту поверхности. Механики также могут использовать одну и ту же фрезу для левой или правой резьбы и для нескольких шагов, регулируя смещения инструмента.

Токарный станок с ЧПУ

Операторы токарных станков используют одноточечный инструмент (часто индексируемую пластину) для нарезания резьбы за один или несколько проходов. Токарный станок с ЧПУ синхронизирует ползун инструмента с вращением шпинделя. Этот подход особенно эффективен для специальных форм резьбы, конических резьб или одноразовых деталей.

Шлифовка резьбы

Если детали уже имеют высокую твердость или жесткие требования к допускам (например, резьбовые калибры, червячные валы или аэрокосмические крепежи), в мастерских используют шлифование резьбы. Профилированный шлифовальный круг снимает крошечные количества материала для получения резьбы с шероховатостью поверхности ниже Ra 0.2 мкм. Скорость шлифования и выбор охлаждающей жидкости играют ключевую роль в поддержании стабильности профиля круга при длительных пробегах.

BOYI TECHNOLOGY Обработка на станках с ЧПУ центр оснащен полным комплексным рабочим процессом ЧПУ и передовым оборудованием. Позвольте нашей опытной команде обработать ваш следующий заказ – напишите нам сегодня, чтобы обсудить ваши спецификации и получить бесплатную, ни к чему не обязывающую смету. Ознакомьтесь с нашими Резьбовой стандарт.

Выбор правильного метода заправки

Выбор метода нарезания резьбы зависит от требований к детали:

Критерий	Нажатие	Резьбовое фрезерование	Токарный станок с ЧПУ	Шлифовка резьбы
Что это такое?	Синхронизация движения шпинделя и оси Z, благодаря чему метчик нарезает резьбу без реверсирования шпинделя.	Использование небольшой многозубой фрезы для интерполяции спиральной траектории вокруг отверстия.	Токарный станок перемещает одноточечный инструмент вдоль оси вращающейся заготовки, чтобы прорезать одну канавку за один проход инструмента.	Использование круга, профиль которого соответствует резьбе, для шлифования закаленных деталей.
Диаметр отверстия	≤ 20 мм	Все	Все	Все
Твердость материала	Мягкий или средний	Средне-жесткий	Мягкий или средний	Жесткий
Требование толерантности	± 0.2 мм	± 0.05 мм	± 0.1 мм	± 0.005 мм
Объем производства	Высокий	Средний	От низкого до среднего	Низкий
Макс. скорость подачи	Высокий	Средний	Низкий	Низкий
Чистота поверхности	Средняя	Хорошо	Хорошо	Прекрасно
Стоимость	Низкий	Средний	Средний	Высокий
Best For	Маленькие отверстия, большие объемы	Крупные детали, глухие отверстия, необычные материалы	Прецизионные детали, длинная резьба	Закаленные материалы, сверхточная обработка

Используйте эту таблицу, чтобы сопоставить ваши потребности в деталях с наиболее экономичным и эффективным процессом.

Как обрезать нитки вручную или на машине

Иногда в мастерской может не хватать метчиков с ЧПУ, резьбовых фрез или токарного станка. В таких случаях можно использовать простые ручные инструменты для изготовления годной к использованию резьбы. Ниже мы описываем две общие процедуры: одну для внутренней резьбы и одну для внешней резьбы.

Нарезание внутренней резьбы

Инструменты, которые вам нужны

• Центр перфорации
• Сверлильный станок или ручная дрель
• Спиральное сверло (для создания «центрального» отверстия)
• Зенковка (90°) для снятия фаски с отверстия
• Метчик гаечный ключ
• Машинный или ручной метчик
• Режущее масло

Шаги

Выберите метчик и сверло

• Выберите метчик, соответствующий желаемой серии резьбы и размеру.
• Рассчитайте размер сверла: Диаметр сверла = Наружный диаметр метчика – Шаг резьбы.

Просверлите отверстие

• Закрепите заготовку в тисках или на сверлильном станке.
• Проделайте кернение в месте расположения отверстия, затем просверлите на нужной скорости и смазав.

Скос входа

• Слегка раззенкуйте отверстие, чтобы направить метчик и уменьшить заусенцы.

Нажмите на отверстие

• Вставьте метчик в ключ, выровняйте перпендикулярно отверстию.
• Поверните по часовой стрелке на ¾ оборота, затем отверните на ¼ оборота, чтобы удалить стружку.
• Повторяйте до тех пор, пока метчик не выйдет с дальней стороны (для сквозных отверстий) или не достигнет дна (для глухие дыры).
• Регулярно очищайте метчик от стружки, чтобы избежать поломки метчика.

Нарезание наружной резьбы

Инструменты, которые вам нужны

• Круглый стержень или вал
• Напильник для снятия фаски
• Держатель штампа
• Круглая или шестигранная матрица
• Смазочно-охлаждающая жидкость
• Тиски или зажим

Шаги

Подготовьте стержень

• Обработайте конец стержня напильником или обточите его, сделав фаску под углом 45°, превышающую глубину резьбы.

Установите кубик

• Вставьте круглую или шестигранную матрицу в ее ложе; выровняйте матрицу так, чтобы ее маркировка была обращена к вам.

Включай и вырубай

• Поместите штамп на фаску стержня, слегка надавите и поверните по часовой стрелке на три четверти оборота.
• После каждого прохода поверните на ¼ оборота назад, чтобы разбить стружку.
• Продолжайте, пока не достигнете полной глубины резьбы; полностью отверните плашку и очистите резьбу напильником или метчиком.

Удалить заусенцы и осмотреть

• Слегка снимите фаску с заднего конца стержня, чтобы удалить заусенцы.
• Проверьте соответствие резьбы ответной гайке или калибру.

Практические советы по точной обработке резьбы

Применение этих проверенных рекомендаций поможет вам избежать дорогостоящих ошибок и добиться стабильно высокого качества резьбы:

• Использовать фаску: Всегда добавляйте заходную фаску на внешних концах резьбы и зенковку на внутренних началах. Такая практика снижает вероятность застревания инструмента и перекоса.
• Поддерживайте выравнивание инструмента: Убедитесь, что метчики, плашки и одноточечные инструменты остаются перпендикулярными оси заготовки. Даже небольшое смещение может привести к конической или неровной резьбе.
• Выберите стандартные размеры: По возможности выбирайте обычные формы резьбы (например, M6×1.0 или ¼–20 UNC). Стандартные инструменты и калибры легкодоступны, а затраты на замену остаются низкими.
• Контроль толщины стенки: Для тонкостенных компонентов убедитесь, что после нарезания резьбы осталось достаточно материала. Недостаточная толщина стенки может привести к деформации или поломке под нагрузкой.
• Оптимизировать высоту нити: Если спецификации не требуют специального зацепления, используйте номинальную высоту резьбы. Более низкая высота резьбы снижает концентрацию напряжений и облегчает сборку.
• Выберите правильную смазку: Соответствие СОЖ к материалу заготовки: сульфированные масла для стали, синтетические жидкости для алюминия и специальные смазки для сложных сплавов. Правильная смазка улучшает качество поверхности и срок службы инструмента.
• Стандартизируйте скорости и подачи: Справочные руководства производителя инструмента для метчиков и плашек. Поддержание правильной скорости вращения шпинделя и скорости подачи предотвращает преждевременный износ инструмента и устраняет вибрацию.

Профессиональные услуги по обработке резьбы

Внутренняя резьбонарезка дает вам полный контроль, но иногда аутсорсинг имеет больше смысла. Если в вашем цехе нет жестких шпинделей для нарезания резьбы или кругов для шлифования резьбы, аутсорсинг гарантирует, что вы все равно получите качественную резьбу без вложений в новый капитал. Специализированные цеха инвестируют в несколько метчиков, плашек и высококлассные станки с ЧПУ. Они могут амортизировать затраты на оснастку при больших партиях, снижая цену за штуку.

Если вам нужна экспертная поддержка для любого проекта по обработке резьбы, BOYI TECHNOLOGY готова стать вашим партнером. Имея более чем 20-летний опыт работы в отрасли обработки, мы предлагаем действительно комплексное решение Обработка с ЧПУ под одной крышей. Если вы хотите двигаться вперед, пожалуйста, не стесняйтесь отправлять нам все связанные файлы, включая 3D-модели и 2D-чертежи, на [электронная почта защищена].

Наши инженеры оперативно предоставят Вам мгновенная цитата, время выполнения заказа и обратная связь DFM, которые помогут вам пройти весь процесс.

Заключение

Обработка резьбы объединяет две детали и позволяет им работать под нагрузкой. Независимо от того, нарезаете ли вы резьбу вручную или используете высокоскоростной центр нарезания резьбы с ЧПУ, понимание геометрии, выбор инструмента и передовой опыт гарантируют надежные результаты.

По возможности инвестируйте время на раннем этапе в выбор стандартных форм резьбы и ищите экономию средств за счет консолидации инструмента. В случае особых требований или больших объемов рассмотрите возможность аутсорсинга в специализированный резьбонарезной цех.
