Что такое допуск в машиностроении: значение, типы и стандарт

Каждая изготовленная деталь имеет небольшие отклонения от идеальных размеров. Эти небольшие отклонения, известные как инженерные допуски, определяют приемлемый диапазон отклонений от указанного размера или измерения. Инженеры назначают допуски, чтобы убедиться, что детали правильно подходят друг другу, работают так, как задумано, и остаются взаимозаменяемыми — независимо от того, какой завод или машина их изготавливает.

Эта статья поможет вам понять, что такое инженерные допуски, различные типы допусков, как они связаны с посадками деталей, а также даст практические советы по их применению.

Что такое допуск в машиностроении?

Инженерный допуск относится к допустимой величине отклонения размера от номинального (целевого) размера. Эти ограничения необходимы, поскольку ни один производственный процесс не идеален. Даже при использовании высокоточного оборудования фактический размер детали никогда не будет точно соответствовать размеру модели CAD.

Например, если вал спроектирован диаметром 25 мм, допуск ±0.1 мм позволит конечной детали иметь размеры от 24.9 мм до 25.1 мм и все еще быть приемлемой. Эти цифры служат руководством для станочников при настройке режущих инструментов и процессов проверки, а также сообщают группам контроля качества, когда именно следует отбраковать деталь.

Допуски применяются к различным размерам, включая:

• Длина
• Диаметр
• Угол
• Плоскость
• параллелизм

Хотя в данной статье основное внимание уделяется размерным допускам для обработанных деталей, следует отметить, что допуски могут также определять электрические значения (напряжение, ток), тепловые свойства (температуру) и другие измеримые величины.

Почему допуски важны в машиностроении?

Допуски играют важную роль в качестве и функциональности продукта. Без них:

• Детали могут не подойти друг другу во время сборки.
• Движущиеся детали могут застревать или скрипеть.
• Электрические компоненты могут перегреться или произойти короткое замыкание.
• Производственные затраты могут возрасти из-за необходимости доработки или брака.

Указывая допуски, инженеры создают четкую границу между приемлемыми и неприемлемыми отклонениями. Это помогает производителям эффективно производить детали, не жертвуя надежностью.

Ключевые термины, которые вам следует знать

Прежде чем углубляться в различные типы допусков, полезно понять некоторые основные термины:

• Номинальная стоимость: Целевой или идеальный размер детали.
• Верхнее отклонение: Насколько фактический размер детали может превышать номинальное значение.
• Меньшее отклонение: Насколько деталь может быть меньше номинального размера.
• Отказоустойчивость: Общий диапазон допустимых отклонений, рассчитанный путем вычитания нижнего предела из верхнего предела.
• Соответствовать: Способ взаимодействия двух деталей (например, вала и отверстия) на основе их допусков.

Далее давайте подробно рассмотрим каждую часть типов инженерных допусков.

Типы инженерных допусков

Допуски применяются несколькими способами в зависимости от целей проектирования. Вот наиболее распространенные типы, используемые в машиностроении:

Стандартные инженерные классы допусков (ISO 2768)

Иногда, инженерные чертежи не перечисляйте допуски для каждого отдельного размера. В таких случаях применяются общие допуски. Это стандартные пределы, применяемые ко всему чертежу, если не указано иное.

Эти допуски часто записываются в виде примечания, например «ISO 2768-m», что означает, что средний класс допуска Стандарт ISO 2768 применяется ко всем неуказанным размерам.

Примечание на чертеже указывает класс допуска — мелкий (F), средний (M), грубый (C) или очень грубый (V), а в таблице приведены значения допусков для типичных диапазонов размеров.

Линейный диапазон (мм)	Класс F	М класс	С класс	V Класс
0.5 - 3	± 0.05	± 0.10	± 0.20	-
>3 – 6	± 0.05	± 0.10	± 0.30	± 0.50
>6 – 30	± 0.10	± 0.20	± 0.50	± 1.00
>30 – 120	± 0.15	± 0.30	± 0.80	± 1.50
>120 – 400	± 0.20	± 0.50	± 1.20	± 2.50
>400 – 1000	± 0.30	± 0.80	± 2.00	± 4.00
>1000 – 2000	± 0.50	± 1.20	± 3.00	± 6.00
>2000 – 4000	-	± 2.00	± 4.00	± 8.00

Когда на чертеже указано «ISO 2768-m», каждый неуказанный линейный размер следует за значениями столбца M (средний) в таблице выше. Проектировщики по-прежнему переопределяют общие допуски конкретными, когда точность имеет решающее значение.

Готовы изготовить высокоточные детали с жесткими допусками? Мы предоставляем услуги точной обработки с возможностями допусков промышленного стандарта и специализируемся на соблюдении жестких допусков для высокопроизводительных деталей. Отправьте нам свои чертежи сегодня для быстрой сметы и экспертной обратной связи по вашей стратегии допусков.

Допуски размеров

Эти допуски применяются к длине, ширине, высоте, диаметру или глубине детали. Они помогают контролировать общий размер и гарантировать, что детали будут подходить или собираться правильно.

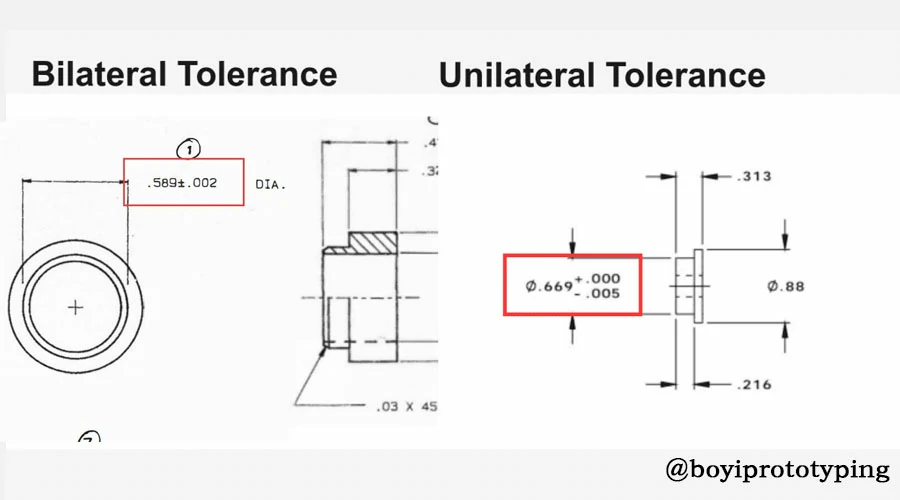

Допуски размеров могут быть:

• односторонний: Отклонение допускается только в одну сторону (выше или ниже номинального значения).
• Двусторонний: Отклонение допускается в обоих направлениях.

Инженеры выбирают между этими формами на основе функциональных потребностей. Если отверстие может быть только слишком большим (и это приемлемо), они используют односторонний +0/–размер. Если оба направления имеют одинаковое значение, выбирают ±размер.

Геометрические допуски (GD&T)

В то время как размерные допуски контролируют размер элемента, геометрические допуски, определяемые с помощью Система GD&T—контролировать форму, ориентацию и местоположение.

Геометрические размеры и допуски (GD&T) — это стандартизированный метод определения допусков с использованием символов. Он обеспечивает единообразное изготовление и измерение деталей, даже если они поступают от разных поставщиков.

Вот некоторые примеры геометрических допусков:

• Плоскость – насколько плоской должна быть поверхность
• параллелизм – насколько параллельными должны быть две поверхности
• концентричность – насколько выровнены центральные точки окружностей
• Истинная позиция – насколько точно расположен объект

Метод GD&T особенно полезен для сложных деталей, поскольку он позволяет инженерам более конкретно определить, какие характеристики являются наиболее важными.

Подгонка: как детали соединяются вместе

Во многих механических системах детали собираются вместе — как вал, вставленный в отверстие. В этих случаях соответствие между компонентами имеет решающее значение для производительности окончательной сборки.

Посадка определяется разницей в размерах между двумя сопрягаемыми деталями и контролируется допусками. Существует три основных типы соответствия:

Подгонка с вмешательством

Посадка с натягом намеренно делает вал больше отверстия. Надавливание или нагревание одной части позволяет ей проскальзывать в другую, а затем сжиматься или плотно зажиматься. Посадка с натягом подходит для:

• Постоянные или полупостоянные соединения
• Подшипники запрессованы в корпуса
• Шкивы на валах

Для сборки производители часто используют тепло для расширения отверстия или силу для нажатия на вал. Минимальный натяг — это наименьшее перекрытие (мин. вала минус макс. отверстия), а максимальный натяг — это наибольшее перекрытие (макс. вала минус мин. отверстия).

Переходная посадка

Переходная посадка может давать либо небольшой зазор, либо небольшой натяг, в зависимости от того, где в зонах допуска оказываются детали. Она балансирует между простотой сборки и позиционной устойчивостью.

Случай использования: Поршень в прецизионном цилиндре, где слишком слабое затягивание приводит к утечке газа, а слишком сильное затягивание требует дополнительного усилия нажатия.

Тип подгонки	Диапазон зазоров	Диапазон помех
Зазор посадки	Всегда ≥ 0	Ничто
Переходная посадка	Слегка положительный	Слегка отрицательно
Подгонка с вмешательством	Ничто	Всегда ≤ 0

Проектировщики выбирают модели с учетом условий эксплуатации, требований к нагрузке и потребностей в обслуживании.

Зазор посадки

Посадка с зазором всегда оставляет некоторое пространство между отверстием и валом. Этот зазор позволяет одной части легко скользить внутри другой. Посадка с зазором подходит:

• Вращающиеся валы в подшипниках
• Быстрые соединения или регулировки
• Узлы, требующие смазки

Минимальный зазор — это наименьший зазор, рассчитываемый путем вычитания максимального размера вала из минимального размера отверстия.

Максимальный зазор — это наибольший зазор, который определяется путем вычитания минимального размера вала из максимального размера отверстия.

Как выбрать правильный инженерный допуск

Установка допусков — это и искусство, и наука. Вот несколько ключевых соображений, которые помогут инженерам выбрать соответствующие уровни допусков:

Возможности производства

Каждый станок и процесс имеет практический предел точности размеров. Сверлильный станок, фрезерные с ЧПУ или Токарная обработка с ЧПУ может выдерживать до ±0.05 мм, в то время как электроэрозионная обработка (EDM) может достигать ±0.005 мм. Конструкторы должны проверить технические характеристики станка и опыт работы в цехе, прежде чем указывать чрезвычайно жесткие допуски.

Осмотр и измерение

Как вы будете измерять деталь? Более жесткие допуски требуют более точных измерительных инструментов и большего времени проверки. Штангенциркуль может проверить размеры с точностью ±0.02 мм, но координатно-измерительная машина (КИМ) может измерять до ±0.002 мм. Менеджеры по качеству должны учитывать стоимость контрольного оборудования и времени при утверждении жестких допусков.

Функциональные требования

Инженеры всегда должны спрашивать: «Какую функцию выполняет эта функция?» Если отверстие только направляет штифт, может подойти свободная посадка с зазором. Если отверстие пропускает жидкость под высоким давлением, плотное уплотнение с минимальной утечкой требует точной посадки с натягом или дополнительных уплотнительных элементов. Определение функции в первую очередь экономит затраты на ненужную точность.

Материальные эффекты

Материалы расширяются или сжимаются при изменении температуры и могут деформироваться под нагрузкой. Такие металлы, как алюминий, расширяются больше, чем сталь при том же повышении температуры. Пластиковые детали могут значительно разбухать во влажных условиях. Инженеры учитывают эти эффекты, добавляя дополнительную устойчивость к тепловому расширению или изменениям, вызванным влажностью.

Чистота поверхности

Шероховатость поверхности добавляет еще один уровень вариации. Шероховатая поверхность может добавить сотни микрометров к эффективному размеру детали, особенно на скользящих или уплотнительных элементах. Проектировщики называют требования к отделке поверхности (например, Ra 0.8 мкм), чтобы контролировать, насколько плоской или гладкой должна быть поверхность после обработки или шлифования.

Инструменты для анализа стеков инженерных допусков

Когда сборки имеют несколько частей в серии, например, вал, распорку и подшипник, небольшие допуски складываются. Анализ стека допусков предсказывает наихудший случай и статистически вероятную накопленную вариацию.

• Анализ наихудшего варианта: Предполагается, что каждое измерение достигает своего предела. Если три детали могут быть высотой +0.02 мм каждая, то в худшем случае стопка может быть +0.06 мм. Этот метод гарантирует соответствие, но часто приводит к слишком ограниченному бюджету.
• Статистический анализ: Использует квадратный корень из суммы квадратов (RSS) или моделирование Монте-Карло для прогнозирования наиболее вероятного отклонения. RSS: √(0.02² + 0.02² + 0.02²) ≈ 0.0346 мм. Этот метод уравновешивает риск и стоимость.

Когда критические сборки требуют высокой надежности, выполните оба анализа. Затем сравните стоимость более жестких допусков с риском отказа стека.

Нужны прецизионные детали? Мы можем помочь

BOYI TECHNOLOGY предлагает Обработка с ЧПУ с допусками промышленного стандарта, поддерживающими все, от простых кронштейнов до сложных сборок. С нашими передовыми 3-, 4- и 5-осевыми станками мы поставляем детали, которые соответствуют вашим точным спецификациям дизайна.

Независимо от того, создаете ли вы прототип или масштабируете производство, мы готовы помочь вам подобрать правильный вариант — в любой момент.

Загрузите ваши файлы САПР сегодня и получите бесплатную мгновенную расценку.

Вывод

Инженерные допуски формируют основу точного производства. Они направляют каждый шаг от проектирования до окончательной проверки. Понимая номинальные значения, отклонения, классы допусков, символы GD&T и типы посадок, инженеры могут создавать надежные продукты, которые соответствуют их целям проектирования, не переплачивая за ненужную точность.

При установке допусков не забывайте сначала сосредоточиться на функции, проконсультироваться с экспертами по производству и использовать методы анализа допусков для прогнозирования реального поведения. Этот сбалансированный подход позволяет контролировать расходы и гарантирует, что каждая деталь подходит, движется и служит так, как запланировано.
