Что такое накатка на деталях с ЧПУ: операция, типы и инструмент

Накатка придает металлическим деталям шероховатую поверхность, что улучшает удобство в обращении, сборке и внешний вид. производители ЧПУ прижимайте или прокатывайте специальные инструменты по металлу, чтобы создавать узоры прямых линий, ромбовидных форм или приподнятых гребней. В этом руководстве мы разберем, что такое накатка, различные типы узоров накатки, используемые инструменты, возможные дефекты и практические советы, которые помогут вам добиться наилучшего качества обработанных деталей.

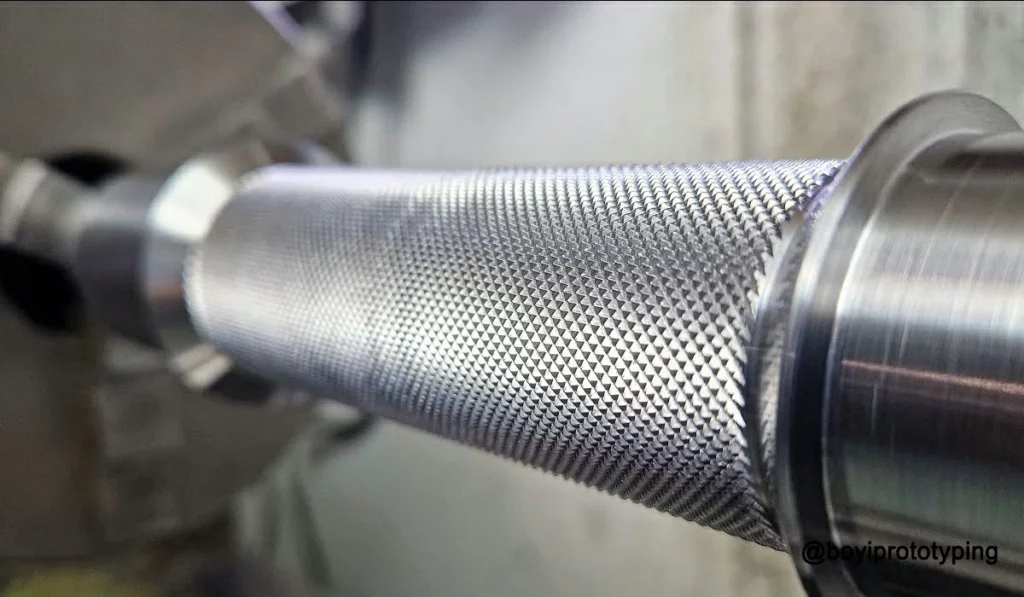

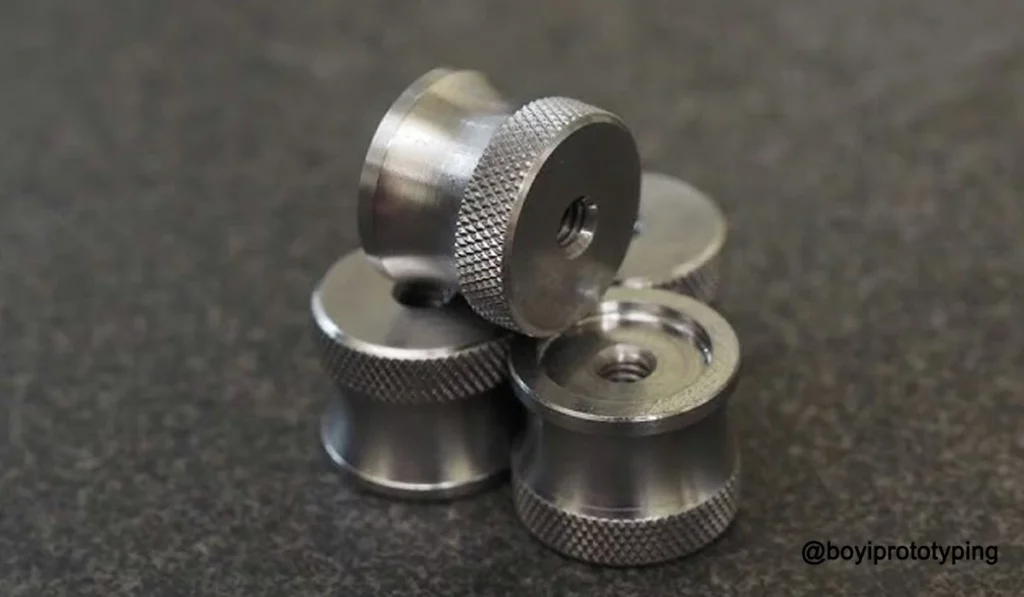

Что такое накатка?

Накатка — это метод обработки, используемый для выдавливания регулярного рисунка выступов или канавок на поверхности детали, чаще всего на цилиндрических объектах. Эти текстурированные поверхности помогают улучшить сцепление, повысить удобство использования и иногда служат декоративным целям.

Процесс может выполняться вручную или на токарном станке. Во время накатки набор закаленных кругов или штампов с узорчатыми зубьями прижимается к вращающейся поверхности заготовки, отпечатывая нужную фактуру.

Зачем использовать накатку?

• Лучшее сцепление: Особенно полезно для инструментов, ручек и рукояток.
• Визуальная привлекательность: Создает привлекательный, высококачественный вид.
• Механические функции: Помогает в выравнивании компонентов или формировании резьбы в определенных областях применения.

Накатка не удаляет материал, как традиционные процессы резки. Вместо этого она смещает материал, образуя рельефные узоры, что делает ее быстрым и эффективным способом добавления текстуры поверхности.

Как работает процесс накатки

Операция накатки основана на использовании закаленного стального инструмента и пластическом течении поверхности заготовки. Оператор ЧПУ устанавливает заготовку между центрами или на патрон. Затем оператор располагает накатной инструмент против вращающейся заготовки под контролируемым давлением. Выступающий рисунок инструмента формирует металлическую поверхность, когда обе части вращаются.

Каждый проход инструмента отпечатывает рисунок на поверхности, вытесняя материал, а не разрезая его. Этот «безстружечный» процесс означает, что накатка не удаляет металл, а просто меняет его форму.

На плоских или нестандартных поверхностях фрезерный станок удерживает заготовку неподвижно. Оси фрезерного станка перемещают накатной инструмент по поверхности, воспроизводя тот же рисунок. Управление ЧПУ позволяет операторам программировать сложные кривые и применять накатку к формам для пластиковых деталей с минимальным вмешательством человека.

Виды операций накатки

Накатка может принимать различные формы. Каждая форма подходит для определенных задач или форм.

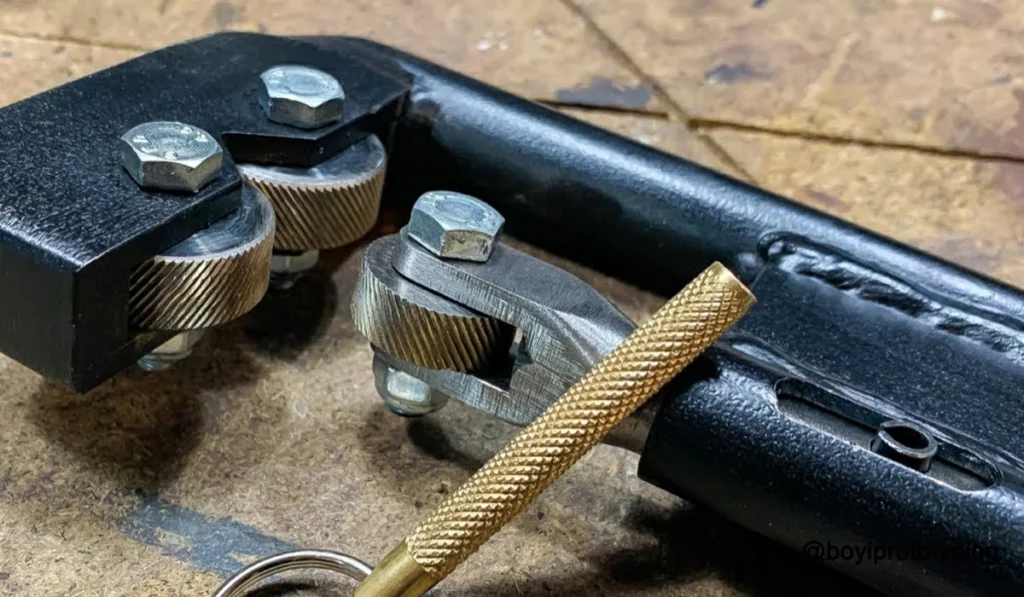

Ручная накатка

Мастера используют простой ролик, который зажимается вокруг прутка. Они крутят ролик и регулируют его губки, чтобы вдавить колесо в металл. Этот ручной метод хорошо подходит для единичных деталей, антиквариата или ценных индивидуальных изделий. Граверы также используют инструмент, похожий на долото, или напильник, чтобы вручную прорезать каждую канавку. Результат выглядит похожим, но получается из удаленного материала, а не из перемещенного металла.

Кованая или чеканная накатка

Текстурированный молоток многократно ударяет по поверхности, вытесняя металл в нужную форму. Это старейшая форма накатки, которая до сих пор используется в кустарных металлообработках или реставрационных проектах.

Резка накаткой

Накатка резаной накаткой использует инструмент с режущими кромками, а не гладкие ролики. Зубья погружаются в поверхность, а режущие кромки вырезают канавки. цеха с ЧПУ используйте этот стиль, когда детали устойчивы к пластической деформации, например, закаленная сталь, или когда им нужны очень четкие края.

Токарная накатка

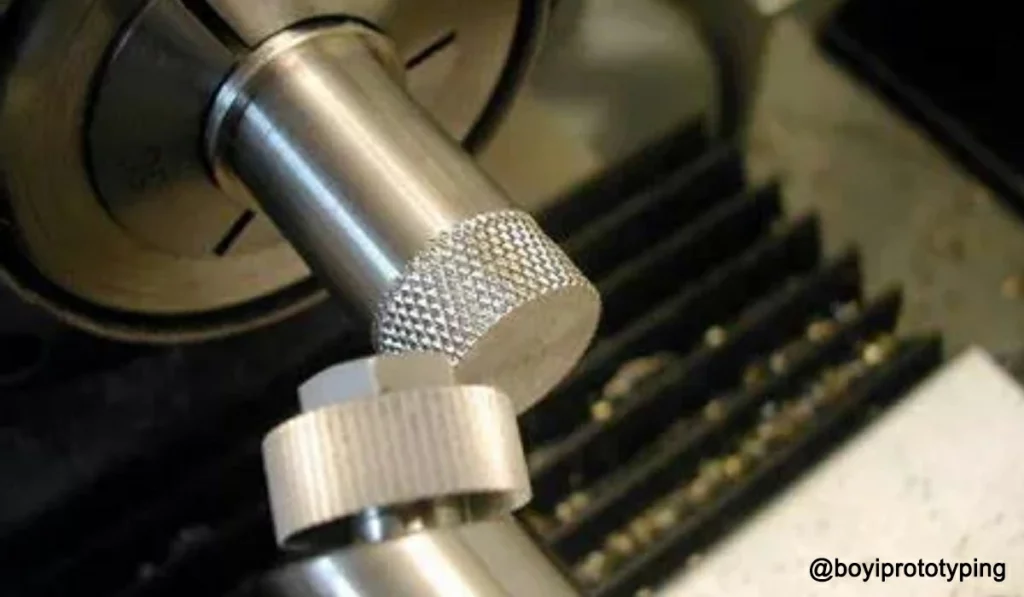

На токарный станок, вращающаяся заготовка встречается с накатным инструментом в держателе вращающегося центра или резцедержателя. Оператор устанавливает скорость шпинделя на низкие значения, чтобы избежать проскальзывания, и выбирает подачу, которая позволяет каждому зубцу отпечататься чисто. Накатка на токарном станке подходит для простых цилиндров, поршней и ручек управления.

Фрезерование Накатка

Фрезерный станок перемещает накатной инструмент по плоским или изогнутым поверхностям. Программисты используют Код ЧПУ для управления траекторией, скоростью и силой. Этот подход работает для деталей, которые поворотный центр не может обрабатывать или для сложных контуров.

Для получения дополнительных рекомендаций по накатке или Получить предложение. Свяжитесь с нами сегодня. BOYI Technology — ваш надежный партнер по производству. Мы здесь, чтобы помочь вам получить идеальную текстуру на каждой детали.

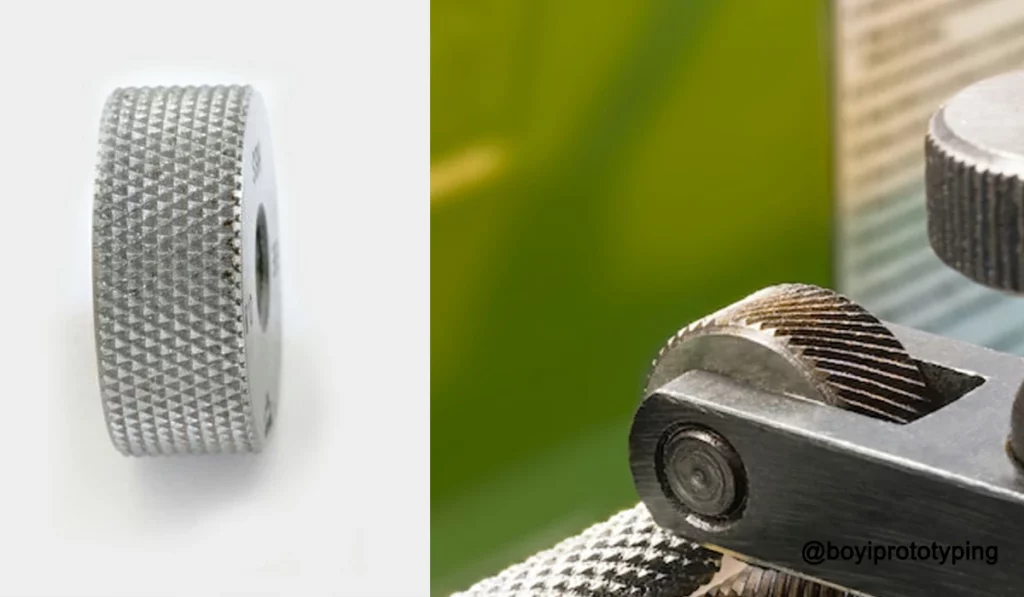

Инструменты, используемые при накатке

Выбор правильного инструмента для накатки имеет важное значение для создания чистого, четко определенного рисунка. Ниже приведены наиболее широко используемые инструменты в процессе накатки.

Накатные вставки

Вставки подходят к стандартному держателю токарного инструмента как режущая вставка. Мастерские, которые выполняют много повторяющихся накатных работ, предпочитают их для быстрой замены. Каждая вставка имеет фиксированный рисунок зубьев, поэтому очистка проста.

• Лучше всего: Высокоскоростные или автоматизированные процессы.
• Материал: Часто изготавливаются из карбида или быстрорежущей стали.
• Конфигурация: Цельные вставки содержат один рисунок на вставку.

Плавающие накатные инструменты

Плавающие накатные головки адаптируются к изменениям диаметра детали, когда колеса движутся по поверхности. Подпружиненные или шарнирные соединения удерживают колеса перпендикулярно заготовке.

• Лучше всего: Сложные или изогнутые поверхности, на которых фиксированный инструмент не может обеспечивать равномерный контакт.
• Конфигурация: Пружинный механизм удерживает колеса в контакте, допуская при этом радиальное перемещение.
• Преимущества: Поддерживайте единообразие рисунка на конических, ступенчатых или неровных деталях; сокращайте время настройки.

Накатные инструменты толкающего типа

Для небольших мастерских или ручных работ инструмент толкающего типа обеспечивает быструю накатку без сложных передач. Вы держите инструмент против вращающейся части рукой, вдавливая круг в поверхность.

• Лучше всего: Идеально подходит для прототипов или полевого ремонта. Башня не нужна, только простая ручка и колесо.
• Конфигурация: Ручные инструменты с накатными роликами на конце.
• Преимущества: Низкая стоимость; полезно для небольших партий или ремонта в полевых условиях, когда токарный станок недоступен.

Накатные колеса

Накатные ролики — рабочие лошадки большинства мастерских. Стандартный держатель зажимает два ролика с соответствующими профилями зубьев. Ролики бывают стальными, карбидными или керамическими. Вы меняете ролики, когда вам нужен другой шаг рисунка или если зубья изнашиваются.

• Лучше всего: Высокоточная работа на токарных станках.
• Доступный в: Различные узоры, шаги и размеры.
• Конфигурация: Два колеса располагаются друг напротив друга в держателе таким образом, что пересечение их зубцов формирует рисунок.

Накатные плашки

Плашки для накатки работают аналогично резьбонарезным плашкам, но работают на внешней стороне цилиндра. Держатель плашки зажимает сменные диски плашки, которые катятся против вращающейся части.

• Лучше всего: Потребности в крупносерийном или постоянном производстве.
• Материалы по теме: Штампы из быстрорежущей стали выдерживают многократное давление.
• Конфигурация: Штампы устанавливаются в держатели револьверных токарных станков или ручные штамповочные патроны.

Распространенные типы рисунков накатки

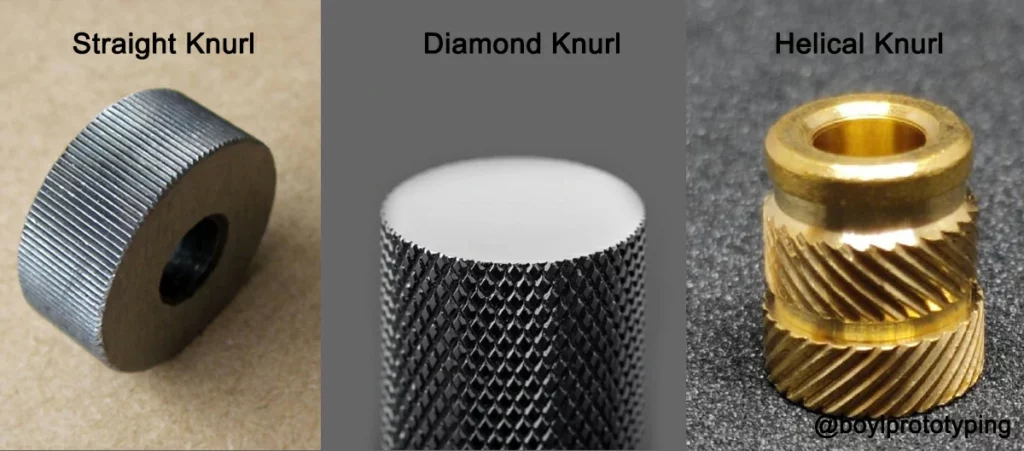

Накатные ролики выпускаются в нескольких основных формах, которые определяют конфигурацию гребня.

Прямая насечка

Одно или два колеса, установленные для вращения параллельно оси стержня, создают прямые линии вокруг или вдоль детали. Пользователи выбирают этот вариант для декоративных колец или для облегчения установки вала в отверстие. Линии действуют как крошечные пружины, которые слегка сжимаются для плотной посадки с натягом.

Алмазная накатка

Два круга, установленные под равными, но противоположными углами, прокатывают перекрывающиеся канавки, которые формируют ромбы. Этот рисунок выглядит очень техничным, хорошо скрывает износ и обеспечивает отличное сцепление для ручек и ручек инструментов. Обычная настройка — 30°, но машины могут использовать другие углы для более узких или широких ромбов.

Спиральная накатка (кольцевое кольцо)

Одиночное колесо, установленное под углом к ​​оси, прокатывает непрерывный спиральный срез, очень похожий на накатку резьбы. Инженеры используют это для украшения дисковых переключателей или для придания дополнительного сцепления. Спирали кажутся более гладкими под ладонью, но при этом обеспечивают сцепление.

Когда использовать каждый шаблон

Конструктор или машинист выбирает шаблон на основе требований к захвату и сборке:

Кейсы	Прямая насечка	Винтовая (кольцевая) накатка	Алмазная накатка
Влажная или маслянистая рукоятка	❌	❌	✅
Зацепление вал-отверстие (плотная посадка)	✅	❌	❌
Направленный поворот (колеса)	❌	✅	❌
Общая декоративная отделка	✅	✅	✅
Формование пластика/композита	✅	❌	✅

Планируя операцию накатки, рассмотрите следующие вопросы:

1. Какова форма детали?
2. Как пользователь будет держать деталь?
3. Какова твердость материала?
4. Какой объем вам нужен?

Безопасность и контроль качества при накатке

При выполнении накатки операторы должны соблюдать правила техники безопасности:

• Носите защиту для глаз: При вращении заготовки могут отлетать стружка или металлические хлопья.
• Закрепите заготовку: Незакрепленные детали могут сместиться под давлением и привести к столкновениям.
• Контролируйте нагрузки на машину: Чрезмерный крутящий момент может привести к остановке машины или повреждению шпинделя инструмента.

Меры контроля качества включают в себя:

• Проверка размеров: Измерьте шаг, высоту гребня и общий диаметр после накатки.
• Визуальные осмотры: Обратите внимание на наличие сломанных выступов или заеданий, указывающих на проскальзывание инструмента.
• Тесты производительности: Для деталей с плотной посадкой проверьте сопротивление вытягиванию и крутящему моменту в работающих узлах, чтобы подтвердить правильность зацепления.

Практическое применение накатки

Накатка применяется во многих отраслях. Вот несколько основных применений:

• Ручки инструментов и ручки управления
• Пресс-фитинги
• Потребительские товары
• литье под давлением
• Медицинское оборудование
• Рукоятки и компоненты огнестрельного оружия
• Автомобильные ручки и рычаги
• Наконечники руля и педали велосипеда
• Регулировочные диски камеры и штатива
• Рукоятки и ручки регулировки фитнес-оборудования

Преимущества и ограничения накатки

Накатка имеет множество преимуществ по сравнению с гладкой отделкой или дополнительными ручками:

• Узор является частью металла, поэтому он никогда не отсоединится.
• Твердые металлы сохраняют насечки дольше, чем покрытия или ленты.
• Валы с насечкой и вставки самоустанавливаются, что экономит время сборки и крепеж.
• При прессовой посадке можно использовать более свободные допуски, поскольку металл деформируется, занимая необходимое положение.
• Повторяющиеся узоры выглядят качественно и в инженерном стиле без дополнительных этапов отделки.

Эти факторы делают накатку распространенным выбором в производстве инструментов, автомобильных органов управления и потребительских товаров.

Но накатка не идеальна для каждого применения. Вы должны учитывать:

• Деформация поверхности может привести к возникновению концентраторов напряжений, которые ослабляют деталь при циклических нагрузках.
• Твердые, хрупкие сплавы и некоторые пластмассы не могут пластически деформироваться без образования трещин.
• Со временем накатные ролики изнашиваются, что приводит к изменению точности рисунка.
• При ручной настройке непостоянное давление или скорость подачи приводят к неравномерным рисункам.
• Очень крупные детали требуют специального инструмента и больших усилий, что увеличивает затраты.

Чтобы избежать этих проблем, проверяйте состояние инструмента для накатки, устанавливайте правильное давление и регулярно проверяйте шаблоны. Для критических деталей проведите испытания образцов и измерьте глубину шаблона перед полномасштабным производством.

Материалы, подходящие для накатки

Накатка требует, чтобы материал заготовки тек под давлением. Распространенные материалы включают:

• Сталь (углеродистая и легированная): Широко используется в промышленных деталях; хорошо поддается холодной деформации.
• Латунь и бронза: Мягче стали и отлично подходит для декоративных целей и формования.
• Нержавеющая сталь: Закаленные марки можно подвергать накатке, но для этого может потребоваться предварительный нагрев или несколько легких проходов.
• Алюминий: Легко накатывается, но может вызывать раздражение; состояние инструмента и смазка имеют значение.
• Инструментальная сталь для литья пластмасс: Насечки на поверхности пресс-формы переносят рисунок на формованные изделия из пластмассы.

Материалы, которые сопротивляются пластическому течению, такие как керамика, стекло или очень твердые пластмассы, как правило, не подходят для накатки роликом. В таких случаях накатка резанием (форма гравировки) или альтернативные методы текстурирования могут быть лучшим выбором.

Мы предлагаем Обработка с ЧПУ для любых металлических и пластиковых материалов. Если ваш проект требует точной накатки или другой высококачественной отделки, пожалуйста, рассмотрите BOYI Technology. Мы предоставляем вам прототипы и производственные детали, которые превосходят ваши ожидания.

Дефекты накатки и как их избежать

Накатка может показаться простой, но она требует точности. Может возникнуть несколько проблем, если операция не настроена или не выполнена должным образом.

Износ и затупление инструмента

Накатные инструменты сталкиваются с высоким давлением, когда они давят на заготовку. Со временем зубья затупляются, что приводит к плохому определению рисунка и образованию плоских поверхностей на накатке.

Советы по профилактике:

• Контролируйте количество циклов для каждого инструмента и заменяйте круги или вставки по графику.
• Для абразивных материалов выбирайте твердосплавные или покрытые инструменты.
• Поворачивайте вставки или индексируйте многокромочные круги, чтобы использовать новые кромки.

Модели меньшего или большего размера

Механики должны устанавливать инструмент так, чтобы он точно соответствовал окончательному диаметру детали. Неправильное расстояние между кругами или плохое выравнивание инструмента могут привести к слишком мелким рисункам (недостаточный размер) или слишком сильному раздавливанию материала (недостаточный размер). Оба результата не соответствуют размерным спецификациям или требованиям к захвату.

Советы по профилактике:

• Перед накаткой измерьте диаметр заготовки микрометром.
• Отрегулируйте давление накатного ролика в соответствии с рекомендациями производителя.
• Для точной настройки расстояния между колесами выполните пробную накатку на ненужном куске.

Следы дребезжания и вибрации

Вибрация проявляется в виде волнистых или неровных линий, прерывающих предполагаемый рисунок. Этот дефект возникает из-за ослабления станка или держателя инструмента, неравномерного давления круга или слишком высокой скорости подачи.

Советы по профилактике:

• Затяните все крепления резцедержателя и держателя.
• Используйте плавающие накатные головки для поглощения вибрации.
• Уменьшите скорость подачи или давление накатки до тех пор, пока не прекратится вибрация.

Царапины и выбоины на поверхности

Избыточное усилие, грязь на заготовке или изношенный накатной ролик могут поцарапать основной металл, а не аккуратно отпечатать рисунок. Эти дефекты портят как внешний вид, так и функциональность.

Советы по профилактике:

• Перед накаткой тщательно очистите заготовку.
• Перед каждой работой проверяйте колеса на наличие царапин и износа.
• Используйте подходящую смазку для уменьшения трения и нагревания.

Плохое определение шаблона

Если инструменты не режут или не давят достаточно глубоко, накатка может выглядеть мелкой или неровной. Разрывы волосяного узора или пух вокруг гребней указывают на то, что либо геометрия круга неправильная, либо скорость подачи слишком высокая.

Советы по профилактике:

• Установите скорость подачи токарного станка в соответствии с рекомендациями производителя инструмента.
• Убедитесь, что угол наклона и шаг колес соответствуют указанному шаблону.
• Убедитесь, что заготовка закреплена жестко, чтобы уменьшить микроперемещения.

Лучшие практики и меры предосторожности

Чтобы получить стабильные результаты, специалисты следуют следующим рекомендациям:

• Измерьте деталь до и после накатки, чтобы проверить окончательные размеры, особенно при прессовой посадке.
• Заменяйте колеса, как только зубья начнут изнашиваться, чтобы избежать размытости рисунка.
• Затяните держатели инструментов и подоприте деталь, чтобы предотвратить вибрацию и проскальзывание.
• Для ромбовидных узоров убедитесь, что круги установлены под правильным углом (обычно 30° от оси).
• Возьмите образцы отходов, чтобы проверить глубину, расстояние и общий вид.
• Более низкая скорость вращения шпинделя и более легкая подача часто позволяют получить более четкие и чистые оттиски.
• Тепло может размягчить сталь и повлиять на глубину рисунка. Дайте деталям остыть между проходами, если необходимо.

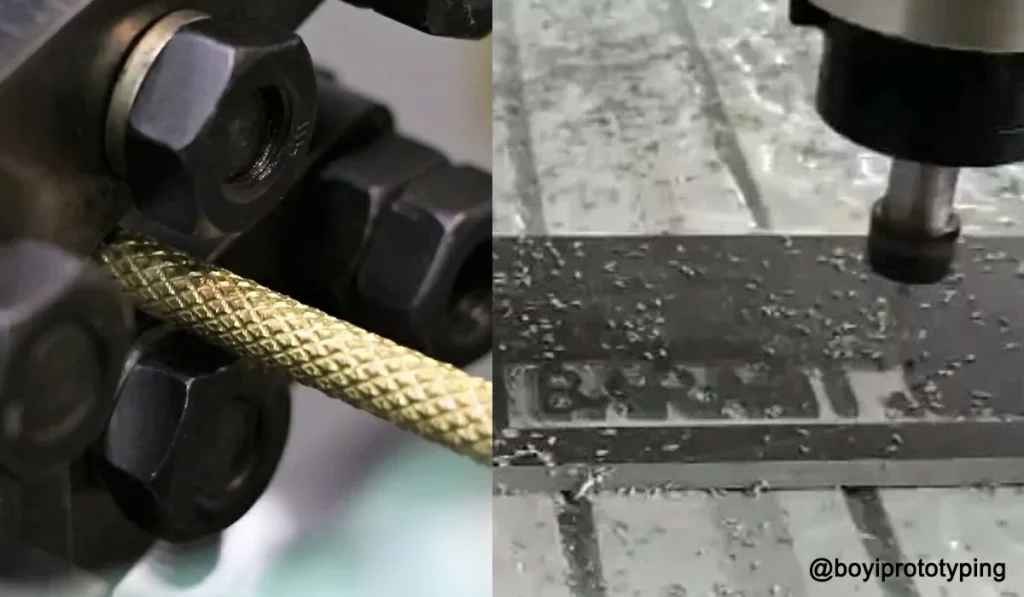

Накатка против гравировки

Накатка и гравирование оба добавляют шаблоны, но работают по-разному:

Характеристика	накатки	Гравированные
Разработка	Прокатывает или вдавливает шаблон в металл	Режет или удаляет металл одним инструментом
Удаление материала	Ничто	Да
Типичное использование	Захват, прессовая посадка, декор	Мелкие детали, логотипы, текст
Влияние износа инструмента	Высокая, из-за непрерывного качения	Нижний одноточечный инструмент
Лучше всего подходит для ковких металлов	Да	Да, включая более твердые металлы

Производители выбирают гравировку, когда им нужны точные линии, мелкие буквы или когда металл не течет под давлением. Они выбирают накатку, когда им нужна прочная текстура и недорогие функции подгонки.

Заключение

Накатка выделяется как простой, надежный и универсальный процесс для придания текстуры металлу и другим материалам. Каждый рисунок накатки служит определенным потребностям для захвата, украшения и механического крепления. Инженеры выбирают накатку, когда им нужны интегрированные поверхности захвата, декоративная отделка или надежные сборки с плотной посадкой без дополнительных деталей.

Если вам нужна помощь с накаткой и другими задачами по точной обработке, пожалуйста, свяжитесь с BOYI TECHNOLOGY представитель. Мы предлагаем передовые Токарный станок с ЧПУ, фрезерные с ЧПУи услуги по обработке на станках с ЧПУ с добавленной стоимостью для достижения ваших целей в области прототипирования и производства.
