Мягкая обработка заполняет пробел между прототипами на ранней стадии и полномасштабным производством. Она использует временную оснастку и контролируемое удаление материала для тестирования и доработки конструкций. В отличие от постоянной, жесткой оснастки, используемой в массовом производстве, мягкая обработка позволяет командам быстро вносить коррективы без крупных инвестиций.
В этой статье мы рассмотрим основные методы мягкой обработки, подходящие материалы, варианты инструмента, области применения в промышленности и их отличия от твердой обработки.

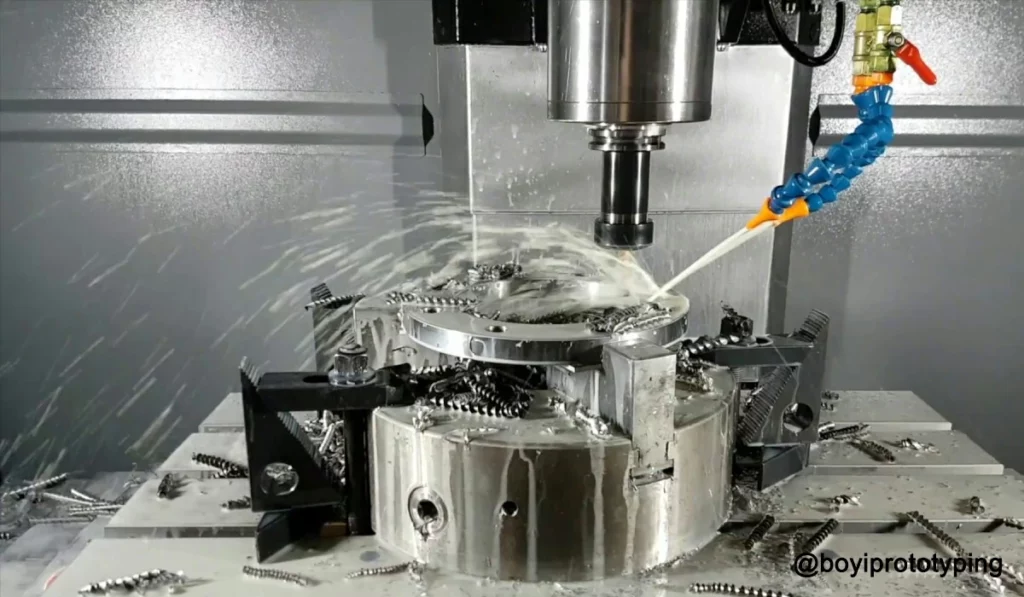

Что такое мягкая обработка?
Мягкая обработка относится к методам удаления материала и формования, которые опираются на гибкие или временные инструменты. Инженеры обращаются к мягкой обработке, когда им нужно:
- Быстро протестируйте новый дизайн.
- Выпускайте небольшие партии без высоких первоначальных затрат.
- Работа с деликатными и хрупкими материалами.
При мягкой обработке инструменты или формы часто изготавливаются из таких материалов, как мягкий алюминий, силикон или углеродное волокно. Эти инструменты легче создавать и модифицировать, чем стальные формы или закаленные приспособления. Мягкая обработка может включать фрезерование, точение, сверление, шлифование и другие процессы, адаптированные для мелкосерийной работы.
Мягкая обработка часто выполняется перед массовым производством. Она помогает инженерам тестировать и совершенствовать конструкцию, подтверждать размеры и улучшать функциональность — и все это без высоких затрат на жесткую оснастку или полномасштабное производство.
Распространенные методы мягкой обработки
Методы мягкой обработки имеют общую цель — точное удаление материала с минимальной нагрузкой на заготовку.
Фрезерные
Фрезерование использует вращающиеся фрезы для удаления материала с плоских и изогнутых поверхностей. Инженеры используют фрезерование для превращения грубых блоков в точные прототипы. Этот процесс применим ко многим материалам, включая металлы, пластики и композиты. Маленькие концевые фрезы могут вырезать сложные элементы, такие как карманы и пазы.
фрезерные с ЧПУ добавляет повторяемости, позволяя цехам производить идентичные детали в малых и средних объемах. Фрезерование часто выполняется после грубой формовки, как завершающий этап для достижения жестких допусков и полировки. Люди в автомобильной, аэрокосмической и медицинской областях полагаются на мягкую обработку фрезерованием, поскольку она обеспечивает жесткие допуски — часто в пределах нескольких тысячных дюйма.

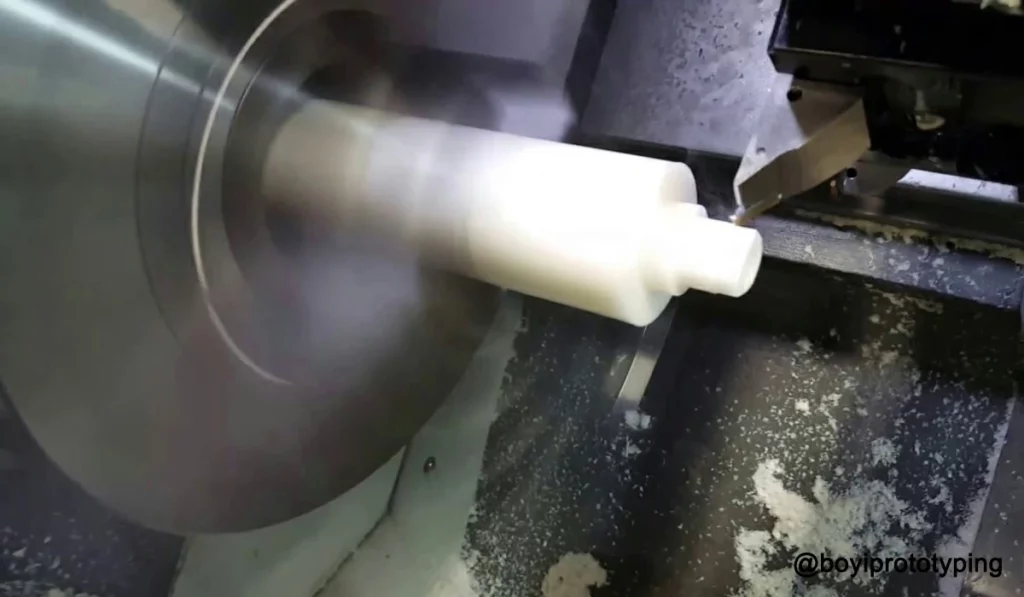

Токарная обработка с ЧПУ
Токарная обработка — это процесс вращения заготовки, при котором режущий инструмент удаляет материал. В основном он используется для изготовления круглых или цилиндрических деталей, таких как стержни, валы и трубы. Мягкая обработка при точении основана на небольшой глубине резания и низкой скорости подачи. Такой выбор защищает тонкие стенки и хрупкие секции от растрескивания.
Компании, работающие в сфере электроники и потребительских товаров, используют мягкая обработка точение для тестирования деталей, таких как металлические корпуса, корпуса разъемов и декоративные ручки. Контролируемая среда при мягкой токарной обработке гарантирует, что каждый образец соответствует проектным спецификациям.
Сверление с ЧПУ
Процесс сверления создает отверстия путем вдавливания вращающегося сверла в материал. При мягкой обработке инженеры часто объединяют сверлильный станок с фрезерным столом или сверлильным центром с ЧПУ. Сначала они используют центровое сверло, чтобы сделать пилотное отверстие, которое помогает направлять большее сверло.
Операторы держат сверло перпендикулярно заготовке, чтобы избежать дрейфа. Современные мягкие обрабатывающие центры могут использовать несколько осей для сверления под точными углами. Если заготовка пластиковая, инженеры добавляют воздух или охлаждающую жидкость для удаления стружки, предотвращая накопление тепла и повреждение поверхности.
Типичные материалы: Пластмассы, пены, мягкие металлы и композиты.
Шлифование с чпу
Шлифовальные Круги удаляют крошечные количества материала для полировки поверхностей и приведения размеров в соответствие с точными спецификациями. Мягкая шлифовка выбирает мелкозернистый круг и использует легкое давление. Эта комбинация инструмента и материала позволяет шлифовальной машине производить почти зеркальную отделку, не вызывая теплового повреждения.
Ищете высокоточные прототипы, изготовленные с заботой и опытом? BOYI TECHNOLOGY предлагает полный спектр решений с ЧПУ, осваивая фрезерование, точение, сверление, шлифование. Свяжитесь сегодня, чтобы ПРЕДЛОЖЕНИЕ ЦЕНЫ и начните свой следующий проект по обработке!
Готовы к своему проекту?
Попробуйте BOYI TECHNOLOGY прямо сейчас!
Загрузите свои 3D-модели или 2D-чертежи, чтобы получить индивидуальную поддержку
Материалы для мягкой обработки
Мягкая обработка адаптируется к широкому спектру материалов. Выбор материала зависит от назначения прототипа, требуемых свойств и бюджета.
пластики
Во многих прототипах используются пластмассы, поскольку инженеры могут проверить посадку, форму и отделку. Мягкая обработка обрабатывает как термопластики (например, полиэтилен и ПВХ), так и термореактивные пластики (например, эпоксидную смолу и уретан). Процесс обработки должен учитывать плохую теплопроводность пластмасс. Инженеры часто выбирают острые, полированные инструменты, чтобы быстро смести стружку и избежать плавления.
К распространенным пластмассам для мягкой обработки относятся:
- Термореактивные смолы (например, эпоксидные смолы, полиуретаны) для жестких, термостойких деталей
- Термопластики (например, полиэтилен, полипропилен, ПВХ, ПТФЭ) для гибких или прозрачных прототипов
- Эластомеры (например, резина, силикон) для проверки захватов или уплотнений изделий
- Пены (например, полиуретановые пены) для проверки эргономичности формы
Операторы также обрабатывают пенопласты, такие как полиуретан или пенополистирол, чтобы протестировать большие формы перед тем, как вкладывать средства в сплошные формы.
Драгоценные металлы
Во многих прототипах используются мягкие металлы, поскольку инженеры могут достигать точных размеров и гладкой отделки с меньшими усилиями резания. Мягкая обработка обрабатывает такие сплавы, как медь, латунь и бронза, используя неглубокие проходы и умеренные скорости шпинделя, чтобы предотвратить износ инструмента и деформацию детали.
К распространенным мягким металлам для обработки на станках с ЧПУ относятся:
- Медь (например, «сверхпроводящая медь» марки C101) для обеспечения высокой электро- и теплопроводности, а также для создания антимикробных поверхностей в медицинских приборах.
- Латунь (например, латунь 360) за ее теплый, золотистый внешний вид, хорошую обрабатываемость и коррозионную стойкость в декоративных и малофрикционных деталях.
- Бронза (например, фосфористая бронза C642) для превосходной износостойкости и прочности подшипников, втулок и морского оборудования
Операторы также обрабатывают другие цветные сплавы, такие как нейзильбер или алюминиевая бронза, для создания специализированных прототипов, прежде чем перейти к закаленной производственной оснастке.
Соответствие материалов целям обработки
Выбор подходящего материала начинается с перечисления того, чего должен достичь ваш прототип — электрических характеристик, износостойкости, внешнего вида, гибкости или легкого веса, — а затем выбирается сплав или полимер, который наилучшим образом соответствует этим целям в условиях мягкой обработки.
Распространенные пары «цель-материал» включают в себя:
| Цель обработки | Рекомендуемый материал |
|---|---|
| Высокая проводимость | Медь C101 (чистая медь) |
| Эстетичный и устойчивый к коррозии | Латунь 360 |
| Износостойкость | Фосфорная бронза C642 |
| Легкая прочность | Алюминий 6061 |
| Жесткий, термостойкий | Эпоксидные или полиуретановые термореактивные смолы |
| Гибкий или прозрачный | Термопластики (ПЭ, ПП, ПВХ, ПТФЭ) |
| Мягкие уплотнения и ручки | Резиновые или силиконовые эластомеры |
| Эргономичные проверки большого формата | Пенополиуретан или полистирол |
Преимущества и ограничения мягкой обработки
Мягкая обработка предлагает определенные преимущества и несколько компромиссов. Понимание этих факторов помогает командам выбирать правильный подход.
Преимущества мягкой обработки
- Инженеры тратят меньше времени и денег на программную оснастку.
- Команды могут тестировать новые идеи в течение нескольких дней, а не недель.
- Мягкая оснастка позволяет легко обновлять формы и приспособления.
- Мягкая обработка выполняется с использованием пластика, металлов и композитных материалов.
Ограничения мягкой обработки
- Мягкие формы изнашиваются быстрее, чем закалённая сталь.
- Мягкая оснастка лучше подходит для малых и средних партий, чем для массового производства.
- Некоторые процессы требуют нескольких световых проходов, что может удлинить цикл обработки.
Взвесив все «за» и «против», инженерные группы могут решить, имеет ли смысл мягкая обработка.
Проблемы и лучшие практики
Мягкая обработка имеет свои собственные препятствия. Мастерским нужно тщательно планировать, чтобы добиться успеха.
- Выбор инструмента: Выбирайте износостойкие пластины (например, с алмазным покрытием или твердосплавные) и тестируйте различные марки, чтобы найти баланс между остротой и долговечностью.
- Планирование процесса: Заранее определите шаг и глубину резания каждого слоя и используйте моделирование CAM для прогнозирования сил резания и тепловыделения.
- Крепление и фиксация работы: Закрепите мягкие детали с помощью специальных приспособлений, вакуумных столов или мягких зажимов, а также добавьте жертвенные пластины для защиты деликатных поверхностей.
- Охлаждение и смазка: Применяйте охлаждающую жидкость в виде тумана или струи для обработки пластика и используйте установки с воздушной струей для обработки композитных материалов, чтобы обеспечить удаление стружки и контролировать температуру заготовки.
- Мониторинг и контроль: Интегрируйте датчики в режиме реального времени для измерения усилий резания и нагрузки на шпиндель, а также устанавливайте сигналы тревоги для отслеживания износа инструмента или перемещения детали до возникновения брака.
Применение в различных отраслях мягкой обработки
Мягкая обработка находит применение во многих секторах, где прототипы проверяют концепции и упрощают путь к производству:
Аэрокосмическая индустрия
Компоненты самолета требуют легкого веса, высокой прочности и точной подгонки. Мягкая обработка помогает производить панели кабины, нервюры крыла и корпуса датчиков для проверки подгонки. Она также создает испытательные образцы для деталей двигателя и узлов шасси. Техники часто обрабатывают титановые и алюминиевые сплавы в условиях мягкой обработки, чтобы избежать трещин и теплового повреждения.
Медицинские приборы
Производителям медицинских приборов нужны прототипы моделей для хирургических инструментов, индивидуальных имплантатов и диагностических корпусов. Мягкая обработка помогает им сохранять точные размеры деталей, которые взаимодействуют с человеческим телом. Мягкая обработка также формирует прозрачные пластики для корпусов эндоскопических камер.
Electronics
Бренды бытовой электроники полагаются на мягкую обработку для металлических корпусов, радиаторов и декоративной отделки. Электронные дома часто сотрудничают с цеха с ЧПУ специализирующиеся на мягкой обработке для ускорения циклов разработки продукции. Они используют этот метод для создания прототипов рамок смартфонов, корпусов камер и прецизионных разъемов.
Потребительские товары
Ювелиры используют мягкую фрезеровку и шлифовку для формирования сложных узоров в драгоценных металлах. Дизайнеры мебели работают с прототипными мастерскими, чтобы вырезать деревянные и пластиковые компоненты перед полномасштабным производством литье под давлениемПроизводители музыкальных инструментов применяют мягкую обработку для вырезания ладовых пазов и придания формы корпусам гитар и фортепиано.
Твердая и мягкая обработка: основные различия
Оба метода удовлетворяют различные производственные потребности и адаптированы к конкретным типам материалов и требованиям к производительности.
| Аспект сравнения | Твердая обработка с ЧПУ | Мягкая обработка с ЧПУ |
|---|---|---|
| Применяемые материалы | Твердые металлы (титан, сталь, нержавеющая сталь, вольфрам и т. д.) | Пластик, алюминий, дерево, резина, композиты, кожа |
| Прочность на резание | Высокая сила резания, подходит для твердых материалов | Меньшее усилие резания, подходит для мягких материалов |
| общие приложения | Детали для аэрокосмической отрасли, автомобильные компоненты, медицинские приборы, промышленные формы | Корпуса продуктов, прототипы, поделки, детали упаковки |
| Уровень терпимости | Очень высокая точность (например, ±0.005 мм или лучше) | Средняя точность, подходит для некритических деталей |
| Система охлаждения | Требуется — обычно жидкостное охлаждение или охлаждение туманом | Обычно не требуется или требуется минимальное охлаждение |
| Термическая обработка | Часто необходимо (например, закалка или отжиг до/после обработки) | Требуется редко; тепло может деформировать или расплавить мягкие материалы. |
| Стоимость машины | Более высокие первоначальные и эксплуатационные расходы из-за использования современных компонентов | Более низкая стоимость; более простая структура, подходящая для небольших мастерских |
| Потребление энергии и шум | Высокое энергопотребление, более громкая работа | Низкое энергопотребление, более тихая работа |
| Сложность программирования | Сложная; часто использует расширенные возможности CAM и 5-осевое планирование траектории инструмента | Проще; в основном 2D или 3-осевое программирование |
| Скорость обработки | Быстро, идеально подходит для крупносерийного производства | Медленнее, но бережнее к материалам, подходит для индивидуальных заказов или небольших партий |
| Обслуживание | Требует частого обслуживания — смазки, проверки системы охлаждения, калибровки. | Низкие эксплуатационные расходы, меньший износ компонентов |
| Уровень навыков оператора | Требуются квалифицированные операторы и специализированное обучение | Легче учиться и работать |
| Сценарии использования | Высокоточное производство, где важна прочность конструкции | Легкая промышленность, креативный дизайн, DIY, детали малой прочности |
Выбор между жесткой и мягкой обработкой с ЧПУ должен зависеть от:
- Тип материала: Твердые металлы против мягких полимеров или композитов
- Сложность дизайна: Допуски точности и универсальное формование
- Объем и бюджет: Высокопроизводительные компоненты против быстрого прототипирования или мелкосерийного производства
- Рабочая среда: Промышленные помещения против небольших или тихих пространств
Если вы не уверены, какой метод обработки на станке с ЧПУ лучше всего подойдет для вашего проекта, разумно проконсультироваться с опытным специалистом. Обработка с ЧПУ провайдер. BOYI TECHNOLOGY предлагает экспертное руководство, адаптированное к вашим конкретным требованиям. Не стесняйтесь обращаться к нам по адресу [электронная почта защищена] — наша команда готова помочь вам определить оптимальный подход к обработке для вашего случая.
Мягкая оснастка в мягкой обработке
Мягкая обработка часто использует мягкая оснастка—формы или приспособления, изготовленные из доступных, легко формируемых материалов. Эти инструменты идеально подходят для небольших партий, ранних прототипов или испытаний дизайна перед инвестированием в более дорогую жесткую оснастку.
Силиконовые формы
Силиконовые формы стоят дешевле и требуют меньше времени на изготовление. Инженеры заливают силикон вокруг шаблона. После того, как силикон затвердеет, они могут отливать уретаны, смолы или легкоплавкие металлы. Силиконовые формы служат от десятков до сотен деталей.
Приспособления из углеродного волокна
Углеродные фиксаторы сочетают жесткость с малым весом. Техники накладывают листы волокна на форму и отверждают их. В результате получается фиксатор, который может надежно зажимать или поддерживать прототипы. Инженеры используют фиксаторы из углеродного волокна для зажимов и калибровочных блоков во время проверки.
Модели из стекловолокна
Модели из стекловолокна предлагают более дешевую альтернативу углеродному волокну для больших форм. Материал быстро формируется, но может потребовать обработки поверхности для гладкой отделки. Мягкая обработка помогает техникам дорабатывать формы из стекловолокна перед полномасштабным производством.
Алюминиевые прототипные формы
Machined алюминиевые формы преодолеть разрыв между мягкой и твердой инструментальной обработкой. Инженеры обрабатывают алюминий мягкими методами обработки перед закалкой или анодирование. Эти формы могут выдерживать сотни и тысячи производственных циклов.
Подготовка вашего прототипа с помощью BOYI TECHNOLOGY
Готовы ли вы воплотить свои идеи из концепции в реальность? БОЙИ ТЕХНОЛОГИИНаши передовые услуги по обработке на станках с ЧПУ охватывают как мягкую, так и твердую обработку для обеспечения точности изготовления пользовательские прототипы для любого материала — пластика, композита или металла.
У нас вы можете получить:
- Первые образцы через 24–48 часов.
- Мягкие инструментальные материалы и инструменты с более коротким циклом обработки снижают затраты на 30–50%.
- Допуски достигают ±0.01 мм при превосходном качестве поверхности.
- Множество быстрых прототипов поддерживают внесение изменений в конструкцию с минимальным временем выполнения.
Наша команда экспертов и современное оборудование гарантируют быстрое выполнение заказов, жесткие допуски и безупречное качество. отделка поверхности каждый раз. Свяжитесь с нами сегодня, чтобы обсудить ваши спецификации, отправить заявкуи позвольте BOYI TECHNOLOGY превратить ваши проекты в высококачественные прототипы, которым вы можете доверять.
Готовы к своему проекту?
Попробуйте BOYI TECHNOLOGY прямо сейчас!
Загрузите свои 3D-модели или 2D-чертежи, чтобы получить индивидуальную поддержку
Вывод
Мягкая обработка предлагает практичный способ разработки и тестирования прототипов. Инженеры могут обрабатывать широкий спектр материалов, от пластика до высокопроизводительных сплавов, используя гибкие инструменты и контролируемые процессы. Такой подход экономит время и деньги, сохраняя точность, необходимую для разработки современных продуктов. На следующем этапе проекта рассмотрите возможность объединения мягкой обработки с Аддитивные производства или жесткие инструменты для оптимизации скорости и масштабируемости.
FAQ
Мягкая оснастка относится к временным формам, изготовленным из таких материалов, как силикон, алюминий, углеродное волокно или стекловолокно. Эти формы используются при прототипировании или мелкосерийном производстве, поскольку их производство быстрее и дешевле, чем жесткая оснастка.
Мягкая обработка позволяет проводить быстрые итерации, экономически эффективные корректировки и высокую гибкость конструкции. Она идеально подходит для тестирования и доработки конструкций изделий перед запуском в массовое производство с использованием дорогостоящего твердого инструмента.
Статья написана инженерами из команды BOYI TECHNOLOGY. Фуцюань Чен — профессиональный инженер и технический эксперт с 20-летним опытом работы в сфере быстрого прототипирования, производства металлических и пластиковых деталей.
