Что такое прихваточная сварка: определение, виды и преимущества

Сварка остается основополагающим процессом в металлообработке. Со временем сварщики разработали множество методов соединения металлических деталей. Одним из таких методов является прихваточная сварка.

В этой статье мы рассмотрим, что такое прихваточная сварка, почему она важна, как она работает и какие передовые методы позволяют добиться надежных результатов.

Что такое прихваточная сварка?

Прихваточная сварка относится к размещению небольших временных сварных швов в ключевых точках вдоль стыка двух или более металлических деталей. Эти короткие сварные швы служат в качестве анкеров. Они удерживают детали выровненными и зафиксированными, пока сварщик выполняет непрерывный сварной шов по всей длине стыка. Прихваточные швы обычно имеют длину от ½ дюйма (12 мм) до ¾ дюйма (18 мм). Прихваточные швы также используют меньшее количество тепла и более короткую дугу, чем основной сварной шов.

Каждый прихваточный шов использует те же принципы, что и полный шов. Электрод или сварочная проволока переносит электрический ток через дугу. Дуга расплавляет основные металлы и присадочный материал вместе. После того, как прихваточный шов остывает, он удерживает соединение в точном предполагаемом положении. Прихваточные швы позволяют сварщикам вносить небольшие корректировки перед тем, как приступить к постоянной сварке.

Какова цель прихваточных швов?

Прихваточные швы служат в качестве «временных зажимов» для:

• Удерживайте металлические детали на месте перед окончательной сваркой.
• Соблюдайте выравнивание и правильное расположение швов.
• Сокращение потребности во внешних приспособлениях
• Помогает контролировать деформации, вызванные нагревом во время сварки
• Сделайте возможными корректировки, прежде чем приступать к постоянной сварке

Они особенно полезны для мелкосерийного производства, прототипов или единичных заказов, где изготовление полной оснастки слишком затратно или требует много времени.

Почему прихваточная сварка важна?

Несмотря на то, что прихваточные швы не являются постоянными, они имеют решающее значение, поскольку они:

• Предотвращение смещения во время сварки
• Поддерживайте правильное выравнивание и расстояние между швами
• Уменьшение деформации и усадки, вызванных теплом
• Добавляйте механическую опору при подъеме, вращении или транспортировке деталей.
• Разрешить быструю корректировку, если ошибки обнаружены на ранней стадии

Некачественная прихватка может нарушить выравнивание или привести к появлению трещин в конечном сварном шве, поэтому качество по-прежнему имеет значение — даже для временных швов.

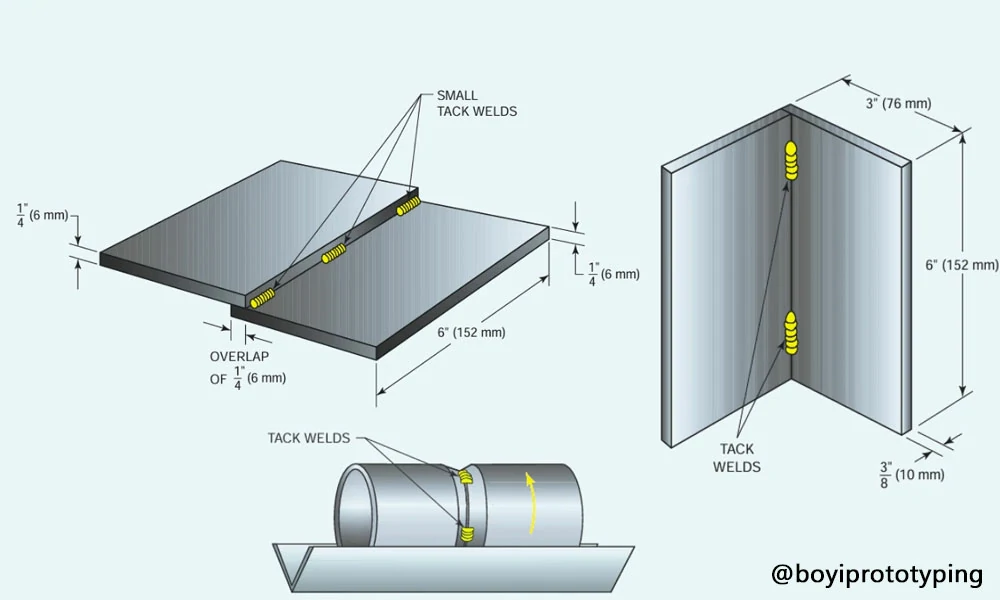

Как работает прихваточная сварка

Прихваточная сварка использует те же принципы, что и полная сварка: электрический ток, тепло и плавкий металл под давлением. Основные различия заключаются в масштабе и технике:

1. Действуют как штифты, удерживая металлы на месте.
2. Короткие и расположены на расстоянии, зависящем от размера и формы деталей.
3. При необходимости можно удалить или переделать.
4. Должен быть достаточно прочным, чтобы выдерживать нагрузки, такие как подъем или вращение во время перемещения.

Несмотря на размер, прихваточные швы требуют точности и должны выполняться с использованием того же (или аналогичного) процесса, что и окончательная сварка, — только с меньшим нагревом.

Распространенные типы прихваточной сварки

Методы сварки прихватками различаются в зависимости от процесса сварки и состояния соединения. Вот пять широко используемых типов:

Стандартная прихватка

Стандартный прихваточный шов обеспечивает поддержку окончательного шва и выдерживает вес сборки. Производители выбирают эти прихватки достаточно большими, чтобы удерживать тяжелые детали, но достаточно маленькими, чтобы легко изнашиваться на последнем проходе.

Горячая приправа

Горячая прихватка использует дополнительный присадочный металл для заполнения зазора, а затем соединяет детали вместе под действием силы, например, постукиванием молотком. Горячие прихватки фиксируют детали в контакте до того, как они остынут. Этот тип прихватки подходит для более крупных структурных узлов, которым требуется прочное зацепление в нескольких точках.

Термитная прихватка

Сварка термитным прихватом использует химическую реакцию — алюминиевый порошок, смешанный с оксидом железа — для получения чрезвычайно высокой температуры (более 4,000°F). Производители используют термитные прихваты для ремонта на месте, где источники питания недоступны.

Мостовая прихватка

Мостовая прихватка заполняет небольшой зазор между деталями, когда они не могут плотно прилегать друг к другу. Сварщики делают прихватки попеременно с обеих сторон зазора, давая одной стороне остыть, пока другая нагревается. Эта техника минимизирует коробление тонких или термочувствительных металлов. Мостовая прихватка особенно хорошо сочетается с MIG, TIG или дуговой сваркой с флюсовым сердечником.

Ультразвуковая прихватка

Ультразвуковые прихваточные швы используют высокочастотные механические колебания под давлением для формирования твердотельной связи. Этот метод не основан на плавлении и работает в основном для тонких проводов или фольги в неструктурных применениях.

Основные формы узоров прихваточных швов

Схема прихваточных швов влияет на прочность соединения и сопротивление перемещению. Вот четыре распространённых схемы прихваточных швов:

1. Вертикальная схема: Сварщик размещает прихватки по прямой линии вдоль вертикальной плоскости. Эта схема подходит для соединений, которые несут вертикальные нагрузки.
2. Квадратный шаблон: производитель размещает четыре гвоздя по углам квадрата. Такая схема стабилизирует соединения под прямым углом и равномерно распределяет напряжение.
3. Угловой шаблон: производитель прикрепляет прихватки к внешнему углу стыка. Этот шаблон удерживает внешние края, пока окончательный сварной шов сплавляет внутренний угол.
4. Прямоугольная схема: сварщик устанавливает прихваточные швы на 90° углах двух перпендикулярных пластин. Каждая прихватка касается обеих частей, фиксируя их в Т-образную или Г-образную сборку.

Выбор правильной схемы зависит от геометрии соединения, направления нагрузки и удобства доступа к конечному сварному шву.

Материалы, подходящие для прихваточной сварки

Почти любой свариваемый металл может получить прихваточный шов. Легкость прихваточной сварки зависит от толщины материала и температуры плавления. Тонкие металлы требуют более легких настроек, чтобы избежать прожога, в то время как толстые пластины требуют большего нагрева. Распространенные семейства металлов для прихваточной сварки включают:

• Углеродистая сталь и нержавеющая сталь
• Алюминиевые сплавы
• Чугун
• Медь и латунь
• Сплавы титана и магния

Во всех случаях толщина основного металла играет большую роль. Тонкие листы (менее 1 мм) быстро нагреваются и могут прогореть, если дуга прихватки длится слишком долго. Более толстые пластины (более 10 мм) отводят больше тепла, требуя более сильных прихваток или большего их количества для надежного удержания деталей.

Преимущества и недостатки прихваточной сварки

Как и любой процесс, прихваточная сварка имеет свои преимущества и ограничения.

• Прихваточные швы позволяют производителям проверить точность соединения перед тем, как приступить к полной сварке.
• Установка кнопок занимает всего несколько секунд.
• Прихваточные швы используют меньше присадочного металла и энергии. Они часто устраняют необходимость в дорогостоящих приспособлениях.
• Изготовители могут легко снимать или регулировать гвозди.
• Для простых сборок механические зажимы часто заменяют гвозди.

Несмотря на явные преимущества, прихваточная сварка также имеет свои ограничения:

• Прихватки сами по себе выдерживают меньшую нагрузку, чем готовый сварной шов. Прихватки служат только временными якорями.
• Сварка вблизи тонкого края или очень тонкой пластины может привести к прожогу во время прихватки.
• Чрезмерный размер или количество прихваток может усложнить окончательную зачистку сварного шва, потребовав дополнительной шлифовки и смешивания.
• Неправильно выполненные или нерегулярные прихватки могут привести к ошибкам выравнивания, которые отразятся на всем сварном шве.

Советы по выполнению высококачественных прихваточных швов

Хотя прихваточные швы являются временными, плохое качество прихваточных швов может поставить под угрозу конечный сварной шов. Вот лучшие практики для обеспечения надежных прихваточных швов:

Баланс тепла с обеих сторон

Стремитесь к времени дуги в одну секунду на прихватку. Этот короткий, контролируемый выброс тепла дает металлу достаточно энергии для сплавления без перегрева какой-либо стороны. Сохраняйте плавность движения электрода, чтобы равномерно распределить тепло по всему соединению.

Очистите все поверхности и шпатлевку

Грязь, масло, ржавчина и краска могут помешать сплавлению металла. Протрите как основные металлы, так и присадочную проволоку подходящим очистителем или растворителем. Убедитесь, что вы достигли каждого угла предполагаемой зоны прихватки, чтобы избежать подрезов или слабых связей.

Тщательно выбирайте места для стоянки

Определите точки на вашей заготовке, где два или три правильно расположенных гвоздя будут надежно удерживать все. Сосредоточьтесь на областях, которые несут наибольшую нагрузку или где контроль зазора имеет решающее значение. Избегайте прихватывания слишком близко к краям, где тепло может вызвать прожог.

Используйте временные держатели или ленту

Даже незначительные смещения положения могут привести к несоосности после начала окончательной сварки. Используйте высокотемпературную ленту, магниты или легкие зажимы, чтобы предотвратить перемещение деталей. Эта дополнительная поддержка сохраняет углы прямыми, а зазоры постоянными, когда вы накладываете каждую прихватку.

Дайте достаточно времени для охлаждения

Не спешите с одного прихвата на другой. Дайте каждому месту немного остыть, пока оно не станет теплым на ощупь. Эта пауза предотвращает перегрев окружающего металла и помогает избежать образования трещин или избыточного остаточного напряжения.

Планируйте последовательность тактов, чтобы минимизировать искажения

Тепло накапливается даже при коротких прихватках. Чтобы предотвратить деформацию, начните прихватку в центре длинного шва и «пропускайте» наружу, чередуя стороны стыка. Этот рисунок вперед-назад уравновешивает поступление тепла и уменьшает неравномерную усадку.

Выберите правильный наполнитель и защитный газ

Подберите присадочную проволоку или пруток к основному металлу. Для сварки MIG выберите совместимый защитный газ для стабилизации дуги. Использование правильных комбинаций гарантирует, что каждый прихваточный шов будет плавиться чисто и не внесет загрязняющие вещества в ваш конечный сварной шов.

Практика на обрезках

Прежде чем приступить к настоящей работе, выполните несколько пробных сварок на металлоломе того же типа и толщины. Это испытание поможет вам настроить правильную силу тока, угол наклона электрода и скорость перемещения. Оно также покажет вам, сколько присадочной проволоки вам нужно и в каком порядке прихватывать каждое соединение.

Что такое символ прихваточного шва?

В стандартных системах символов сварки (например, AWS A2.4) нет специального или официально признанного символа сварки для прихваточного шва. Однако на практике символ точечной сварки — простой круг — часто используется для обозначения прихваточного шва на инженерных чертежах.

Для обозначения прихваточного шва можно использовать следующий круглый символ:

• Выше контрольной линии, если закрепка должна быть нанесена со стороны стрелки
• Ниже контрольной линии, если она находится на противоположной стороне.
• Через опорную линию, если прихватка должна быть применена с обеих сторон

Поскольку прихваточные швы являются временными и не являются частью готового шва, проектировщики обычно добавляют примечание или выноску возле символа, чтобы пояснить, что это относится к прихваточному шву, а не к постоянному точечному шву. Это помогает избежать путаницы во время изготовления.

Какие проблемы могут возникнуть при сварке прихваточными швами?

На качество прихваточных швов могут повлиять следующие проблемы:

• Слабые сварные швы: если прихватка недостаточно прочная, детали могут сместиться или разорваться во время обработки.
• Растрескивание: высокие нагрузки или быстрое охлаждение могут привести к появлению небольших скрытых трещин, особенно в закаленных сталях.
• Зоны термического влияния (ЗТВ): Неправильный контроль нагрева может привести к образованию хрупких участков, которые впоследствии могут разрушиться, даже если прихватку сошлифовать.
• Дефекты конечной сварки: Некачественные прихваточные швы могут привести к образованию остатков шлака, пробоев дуги или кратеров, которые ухудшают качество конечной сварки.

Чтобы избежать этого, прихваточные швы следует выполнять с осторожностью, как и постоянные сварные швы.

Могут ли прихваточные швы стать причиной трещин?

Могут, особенно если:

• Охлаждение происходит слишком быстро (быстрое закаливание)
• Сталь чувствительна к трещинам.
• Слишком много тепла применяется к небольшой площади.
• На месте сварки остаются шлак и брызги.

Послесварочные обработки, такие как предварительный нагрев или медленное охлаждение, могут помочь уменьшить трещины, но не всегда используются для прихваток. Вот почему передовые методы и правильное планирование имеют важное значение.

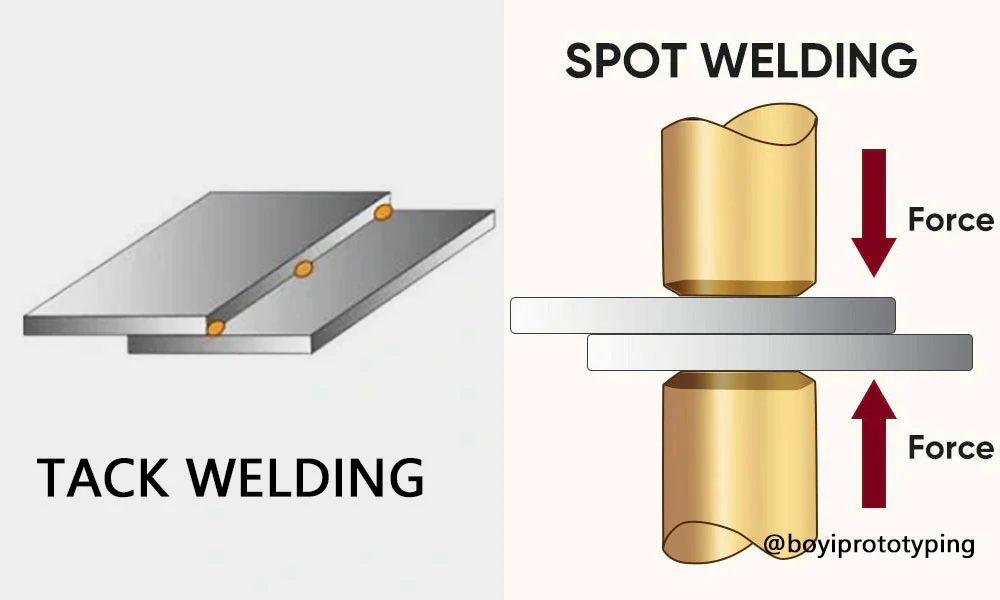

Прихваточная и точечная сварка: основные различия

Прихваточную сварку легко спутать с точечной, но они выполняют разные функции:

Аспект	Прихваточная сварка	Точечная сварка
Цель	Временное выравнивание перед окончательной сваркой	Постоянные электрические соединения
Производство тепла	Дуговой нагрев с присадочным металлом	Резистивный нагрев посредством давления электрода
Материал наполнителя	Обычно используется проволока или стержень.	Нет наполнителя; ток просачивается через металл
Типы соединений	Стыковые, нахлесточные, угловые, Т-образные соединения	В основном нахлесточные соединения на тонких листах
сменяемость	Можно отшлифовать и прикрепить заново	Постоянный, несъемный
Подобрать оборудование	Установки для дуговой сварки, сварки MIG, TIG или термитной сварки	Специализированные контактные сварочные аппараты

Точечная сварка блистательно применяется в высокоскоростном производстве сборочных узлов из листового металла (автомобильные кузова, бытовая техника). Прихваточная сварка отлично подходит для универсальных типов соединений и когда окончательный сварной шов требует точной подгонки.

BOYI TECHNOLOGY – Ваш партнер по изготовлению металлоконструкций

Мы предлагаем полный комплекс услуг, включая услуги по изготовлению листового металла, Обработка с ЧПУи специализированная сварка — для оптимизации вашего рабочего процесса и сокращения расходов. Мы подкрепляем наши конкурентоспособные цены быстрыми сроками выполнения и надежной международной доставкой, чтобы вы могли уложиться в график и бюджет своего проекта.

Воспользуйтесь нашими онлайн-форма представления загрузите файлы дизайна CAD или PDF, и вы получите быструю и прозрачную смету. Мы также предоставим бесплатную подробную обратную связь DFM, чтобы вы могли доработать свой дизайн до начала производства.

Заключение

Прихваточная сварка — важный этап в изготовлении металла, который обеспечивает правильное выравнивание и надежное крепление компонентов перед окончательной сваркой. Этот временный шов действует как направляющая, помогая сварщикам поддерживать зазоры в стыках, уменьшать искажения и производить точные, высококачественные конечные продукты. Хотя она не предназначена для постоянной выдержки нагрузок, роль прихваточной сварки в рационализации производства, экономии затрат и повышении точности сварки нельзя переоценить.

Если вы хотите изучить услуги по изготовлению и сварке металлоконструкций, смело обращайтесь к экспертам за советом и высококачественными производственными решениями, адаптированными под потребности вашего проекта.
